Cadence OrCAD Capture层次化电路设计展开的方法

1，概述

    典型的层次化 设计 是指顶层模块中，调用1个电路模块超过1次的电路设计。这种电路设计方法，将电路模块视为 IP核 直接使用，且不对其内部内容进行更改。但是有时，需要将这种电路进行展开以便分别对其进行更改而不改变其标号。

2，展开方法

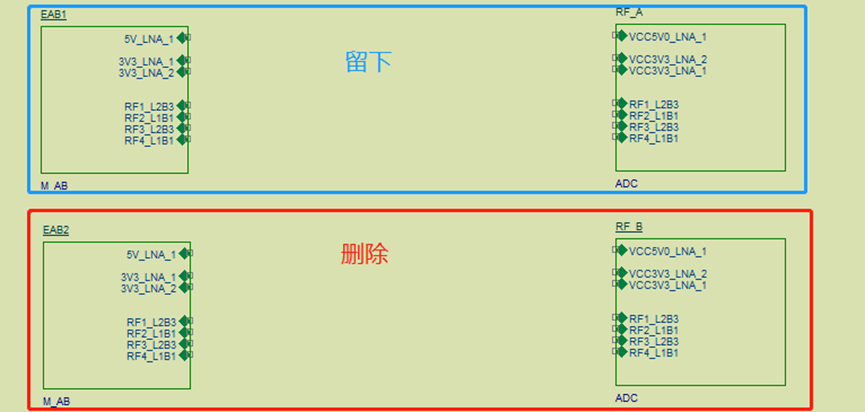

第1步：备份整个电路图并删除调用多次的模块，只剩下调用1次的模块

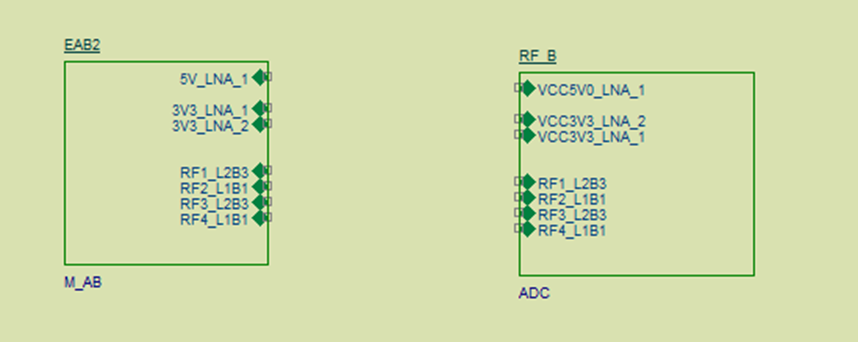

第2步：删除后的效果如下图

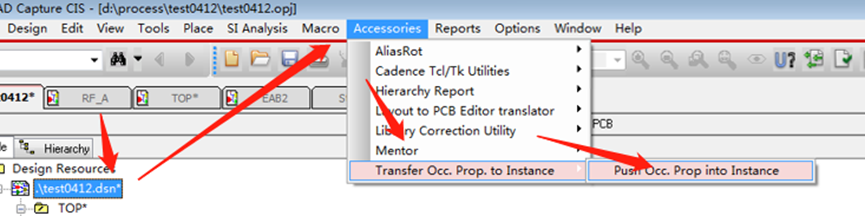

第3步：将元件的OCC属性合并到Instance属性，保证这些电路被复制时使用其OCC属性值。

第4步：将电路模块备份为A并保存。

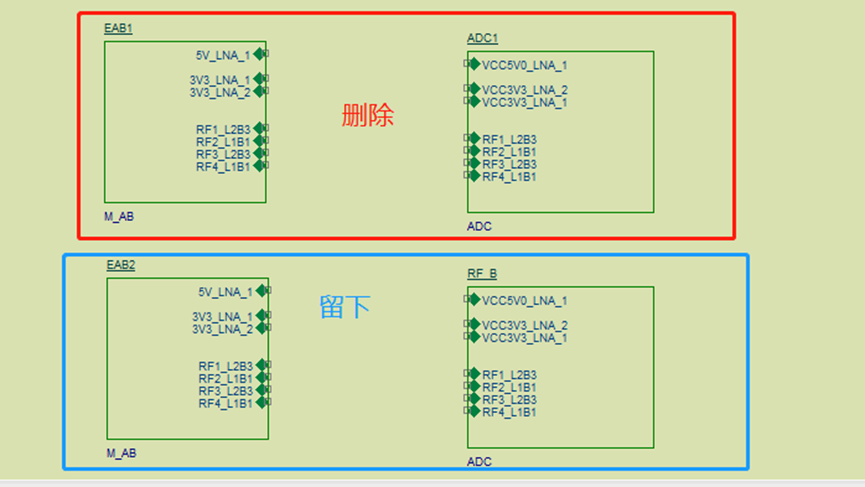

   第5步：备份整个电路图并删除调用多次的模块，只剩下调用1次的模块（本文以模块被调用了2次为例进行说明，如果被调用了更多次，则需要进行更多次第1步到第4步的操作）

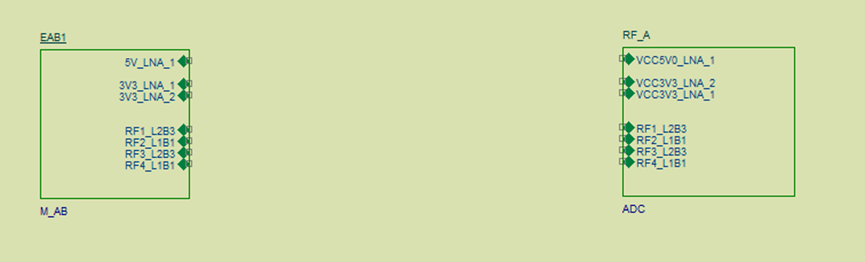

第6步：删除后的效果如下图

第7步：将元件的OCC属性合并到Instance属性，保证这些电路被复制时使用其OCC属性值。

第8步：将电路模块备份为B并保存。

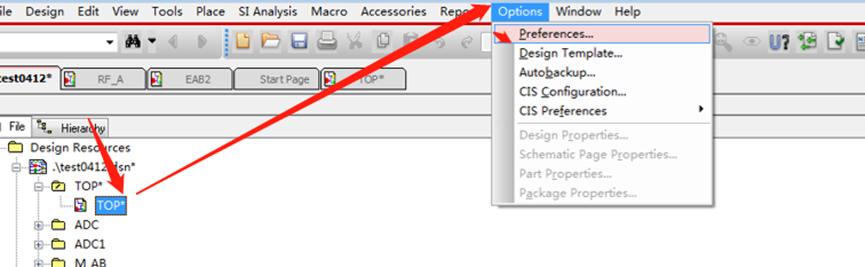

   第9步：在备份的原始电路图中，执行Option→Preference

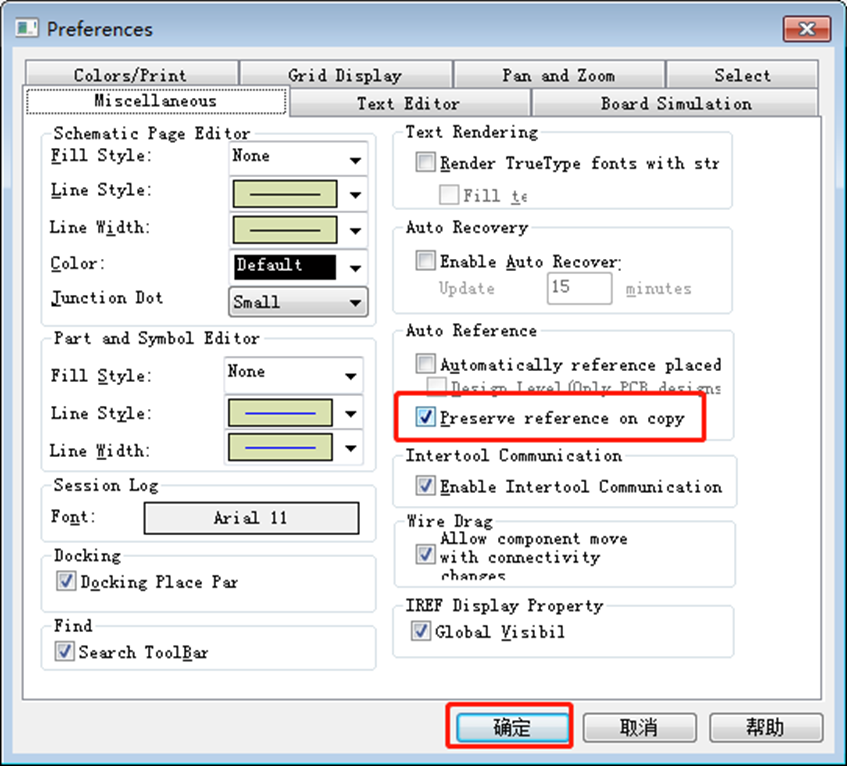

第10步：勾选Preserve reference on copy然后点击确定，保证复制电路时不改变元件编号。

第11步：将备份的电路模块A和B复制到原始电路图中

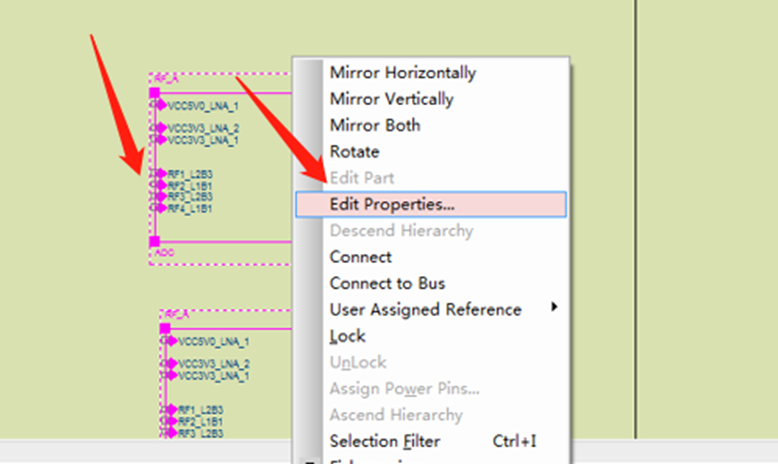

   第12步：选中顶层需要展开的电路模块，然后单击右键选择Edit Properties

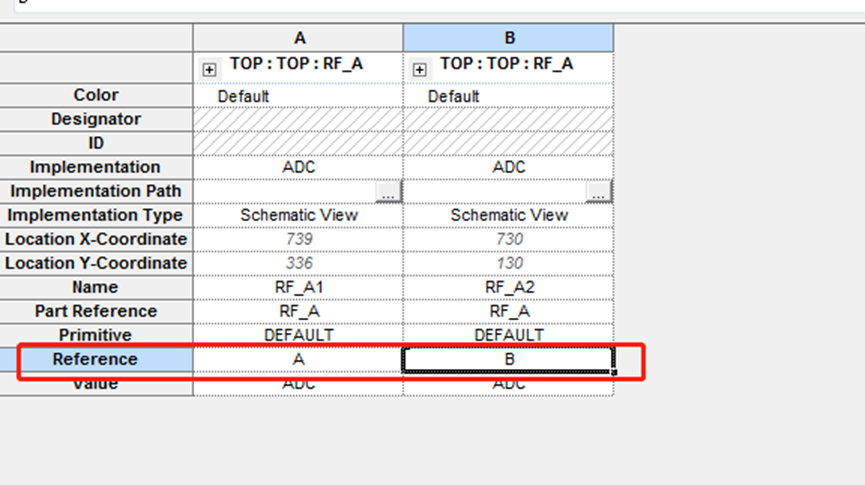

第13步：修改Reference属性为备份的电路A和B的名字。保证电路A,B只被调用1次。展开成功。

3，总结

    电路图展开前，如果修改电路模块内部的电路，则由于该模块被调用多次，则被调用多次的模块会同步更改。展开后可以对齐进行不同的修改，以实现差异化设计。
