如何在Cadence Virtuoso中自定义快捷键？

引言

在使用Cadence Virtuoso画电路的时候，快捷键可以提高我们的工作效率。但Virtuoso中只定义了一些常用的基本快捷键，有些时候我们在进行一些额外操作的时候也希望有快捷键，这时候就需要自定义快捷键了。

举个例子，我们都知道schematic中快捷键9可以高亮Net，但是如何取消高亮呢？

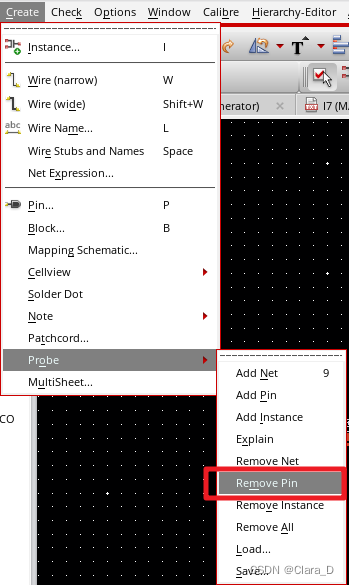

   如果没有定义快捷键，就需要从菜单Create>>Probe>>Remove all了，十分麻烦。


   能不能把取消高亮变得和高亮一样简单呢？答案是可以的，只需要用户自定义取消高亮的快捷键。

   其实从上图还可以看出一个 信息 ，那就是高亮Add Net的快捷键是9，平时也可以通过这个方法快速查看某些操作对应的快捷键。

下面介绍两种自定义快捷键的方法。

自定义快捷键

0. 准备工作：获取快捷键对应操作的命令

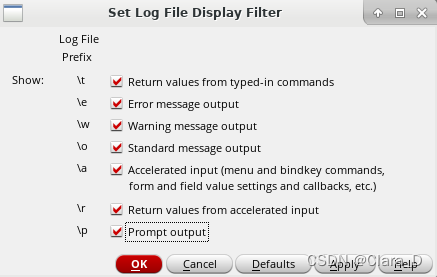

在CIW窗口点开Options>>Log Filter，并将所有选项都选中。这样，Virtuoso中所有的操作命令都将在CIW窗口中print出来。

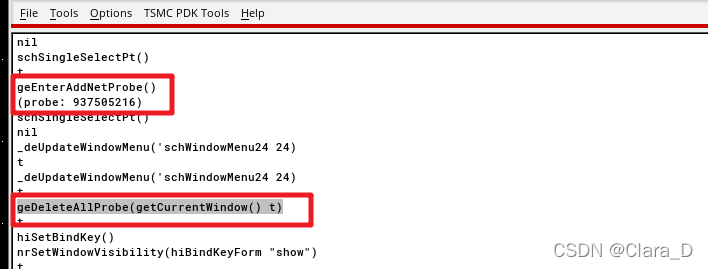

   打开一个schematic文件，选中某一net并将其高亮，然后通过菜单Create>>Probe>>Remove all将其取消高亮。这时可以观察到CIW窗口中的操作指令：

geEnterAddNetProbe()
(probe: 937505216)

上述指令对应高亮net的操作，并且告诉了probe的ID。

geDeleteAllProbe(getCurrentWindow() t)

上述指令对应取消高亮net的操作，而这个操作指令就是我们需要的，把它复制到剪贴板上，一会要用到。（其实还有个更简洁的指令 geDeleteAllProbe() 也可以有同样的操作效果）

1. 方法一：利用CIW的GUI界面自定义快捷键

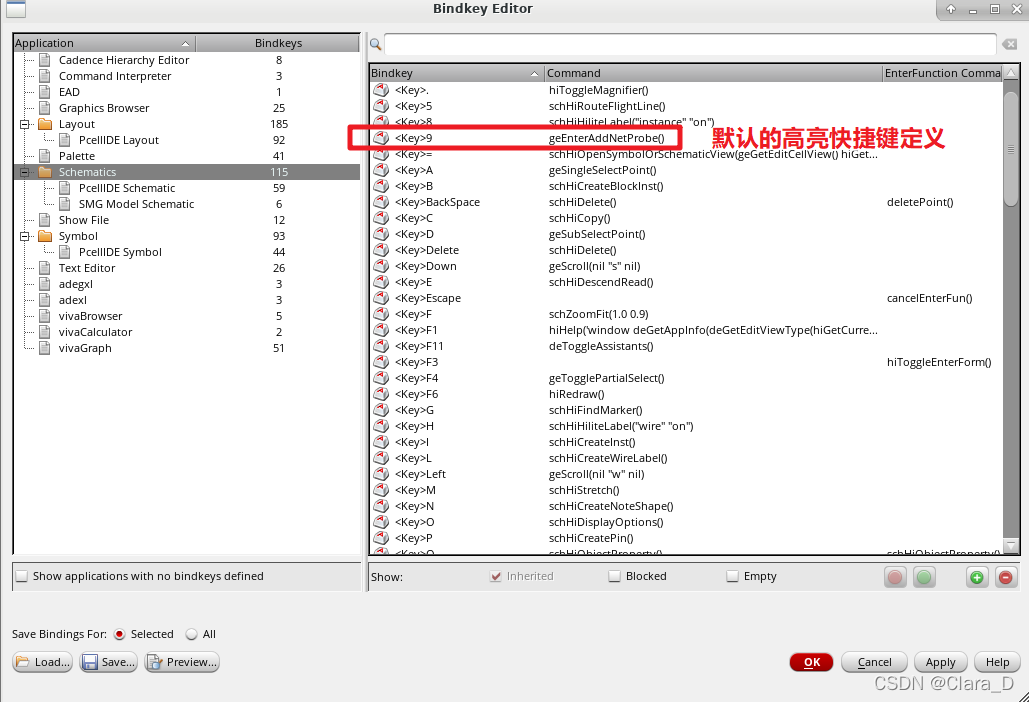

CIW窗口打开Options>>Bindkeys，可以看到很多快捷键的定义。

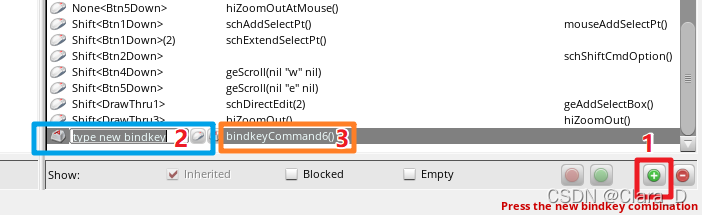

   点击Schematics，然后点击右下角的绿色加法符号。

   然后点击蓝色框，在键盘上输出你想要的快捷键，Viruoso会自动获取。然后在橙色框中输入刚刚 复制的  取消高亮的指令：geDeleteAllProbe(getCurrentWindow() t)

   (同样地，输入geDeleteAllProbe() 指令也是可以的)


   设置好之后显示如下，我选择了Shift+9作为取消高亮的快捷键，Vrituoso自动识别成了(。如果是Shift没有定义的快捷键，将会识别为Shift< key >的模式，如其他你可以在Bindkeys窗口中观察到的快捷键定义所示。


   点击右下角的Apply就设置完成啦~赶紧去试试吧！

2. 方法二：修改.cdsinit文件自定义快捷键

直接在.cdsinit文件中添加如下定义：

hiSetBindKey("Schematics" "< Key >(" "geDeleteAllProbe()")

注意< Key >之后要加你想定义的快捷键名称，在我们的例子中是 ( 噢。

   然后加载 配置文件  、重新启动Virtuoso就可以了啦~

相比起方法一，方法二更具有可复用性，一个人设置了之后，将.cdsinit复制到其他人的启动目录下就可以统一设置了。

*附赠小技巧

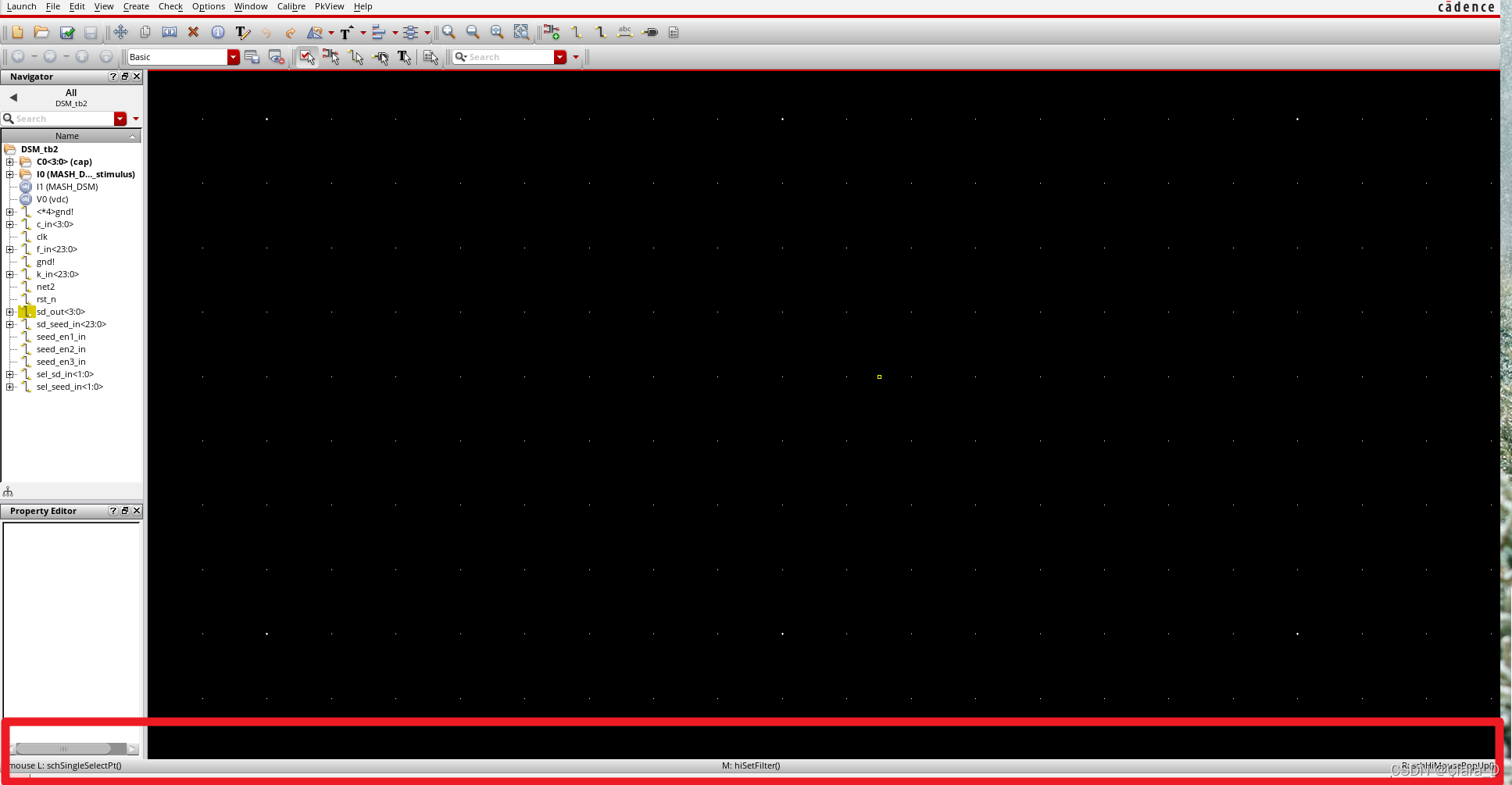

其实鼠标的左右中键也有很多快捷功能，在schematic界面下方有提示，L代表左键、 M 代表中键、R代表右键，随着操作的变化，这个提示也会变化噢，个人认为还是很方便的。
