器件标号回注

（0）在回注之前，把相应的原理图和电路板图备份

这很重要，回注的步骤比较繁琐，有些操作不可逆，备份下还是很有必要的。

（一）PCB，器件标号重命名

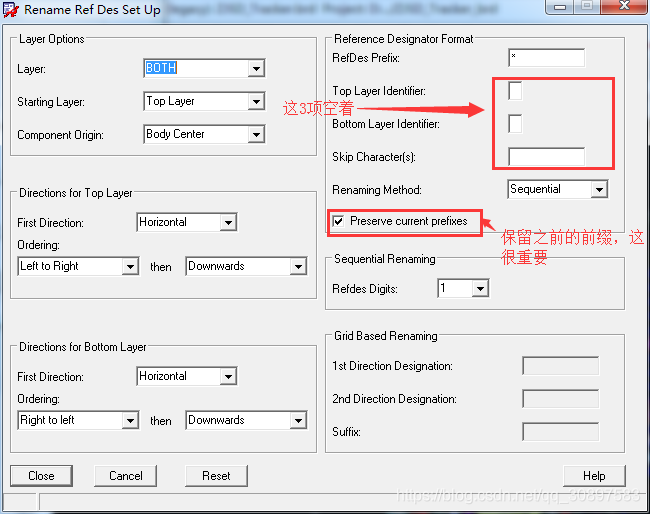

1. Allegro PCB，菜单【Logic】->【Auto Rename Refdes】->【Rename…】,弹出对话框“Rename RefDes”，选择复选框“Rename all components”，点击按钮【More…】，弹出对话框“Rename Ref Des Set Up”，如下图：


       设置完成，按钮【Close】回到对话框“Rename RefDes”，按钮【Rename】完成器件重命名，在command信息框显示Auto rename of refdes complete; 56 components renamed.，按钮【Close】关闭对话框。

       确认后，保存。千万注意，确认后再保存，否则将万劫不复！
2. 菜单【File】->【Export】->【logic…】，弹出对话框，在Export directory处填写导出网络的目录。按钮【Export Cadence】导出新的网络文件，【Close】，保存。

（二）SCH，器件标号回注

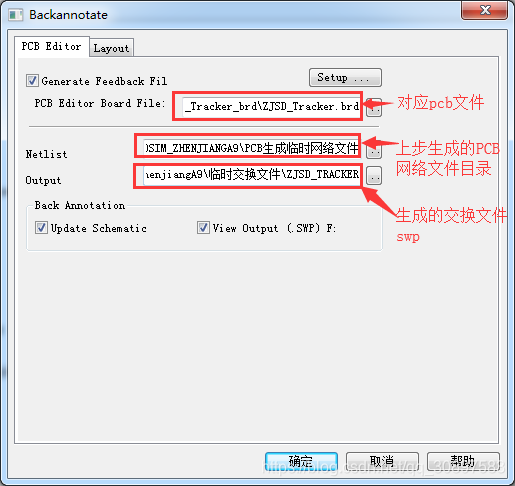

1. 在OrCAD Captrue，菜单【Tools】->【Back Annotate…】，弹出对话框Backannotate，设置如下图：


       【确定】后，开始回注，回注完成后确认电路图中的标注是否正确，确认后保存即可。
2. 至此回注成功！

Allegro生成制板文件的过程

优化布线

优化布线（Route->Gloss->Parameters->Glossing Controller 对话框  ->Line smoothing选项）、敷铜、打孔（地）；

检查各种报告

1. 初步查看布线是否完成，菜单Display->Status…，打开Status对话框，查看是否有红色或黄色的警告标志，没有的话再分项检查；
2. 查看DRC报告，Tools->Quick Reports->Design Rules Check(DRC) Reports，确认无DRC错误；
3. 查看器件报告，Tools->Quick Reports->Unplaced Components Report，确认器件place完成；
4. 查看网络报告，Tools->Quick Reports->Unconnected Pins Report，确认网络连接完成；

Database Check

菜单Tools->Database Check…；

生成钻孔图

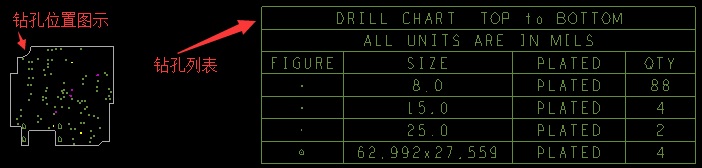

生成钻孔图示图纸和钻孔列表（在图层Manufacturing->Nclegend-1-x），如下图，菜单Manufacture->NC->Drill Legend…

生成钻孔和长孔SLOT的相关文件

• 菜单Manufacture->NC->NC Parameters…生成钻孔参数设置文件（nc_param.txt）
• 菜单Manufacture->NC->NC Drill，生成钻孔文件（xxx.drl）
• 菜单Manufacture->NC->NC Route，生成长孔文件（xxx.rou）

生成丝印

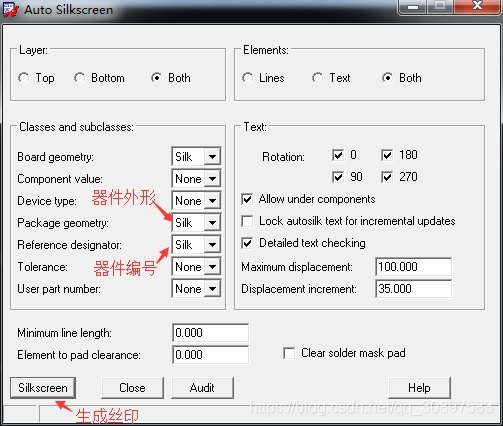

1. 菜单Manufacture->Silkscreen…注意，生成丝印后会自动覆盖之前的改动，器件标号可以根据实际情况更改（菜单Edit->Change）

2. 调整丝印字体位置和大小，参考求问在Allegro中如何更改字体和大小（丝印，位号等）

生成各层的底片文件

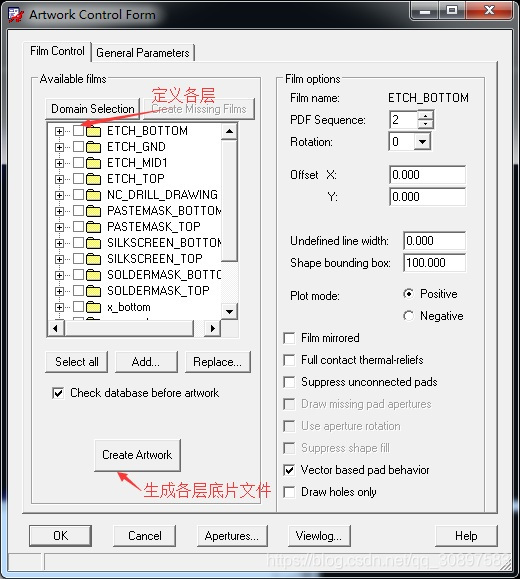

菜单Manufacture->Artwork…


   需要生成的层底片说明如下，这里只是以顶层为例说明：

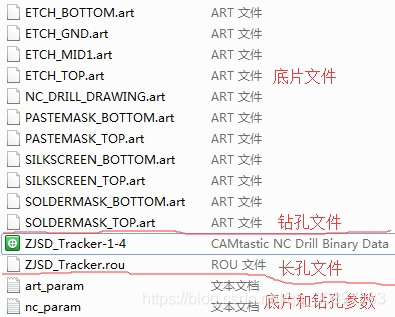

1. 至此制板文件制作完成，把相应的文件（如下图，主要看相应的类型）复制出来即可：


生成料表

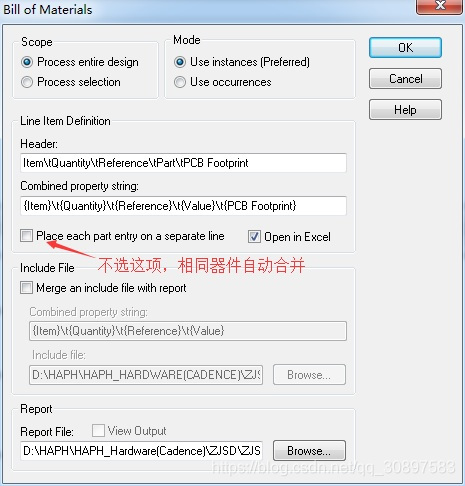

可以在原理图和PCB里生成BOM，这里选择在orCAD原理图里，菜单Tools->Bill of Materials…

制作电路板的器件安装图

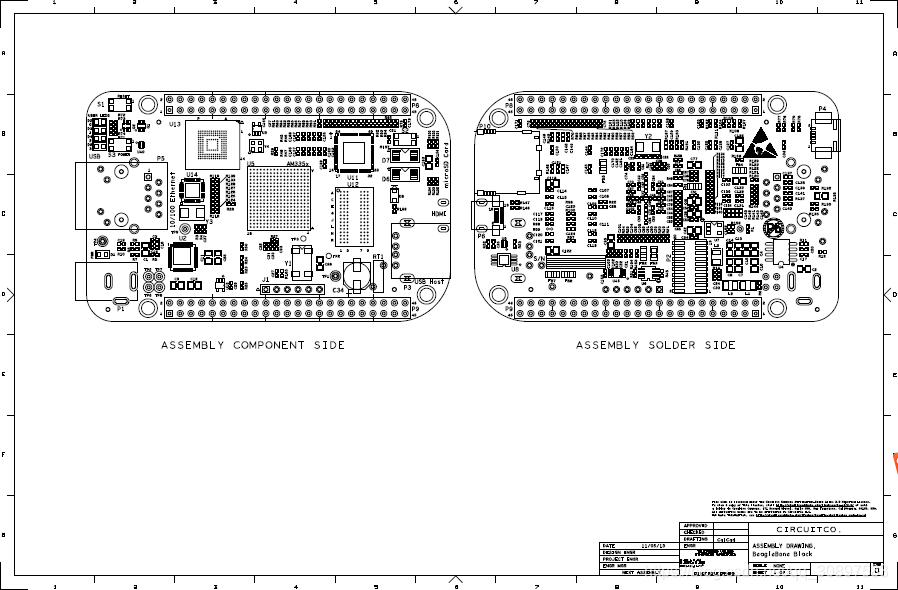

电路板设计完成后，公司要求用 标准图框 生成器件安装位置图，包含器件丝印、焊盘和公司的标准图框，类似以下图纸：

上图为beaglebone的设计图纸，位于图层“Drawing Format->Assy和Drawing Format->Outline”,这个图纸被生成了相应底片（Manufacture->Artwork…）.可以选在相应底片快捷的显示该图。

下面就参考上图，生成自己的装配图。

导出器件安装图dxf

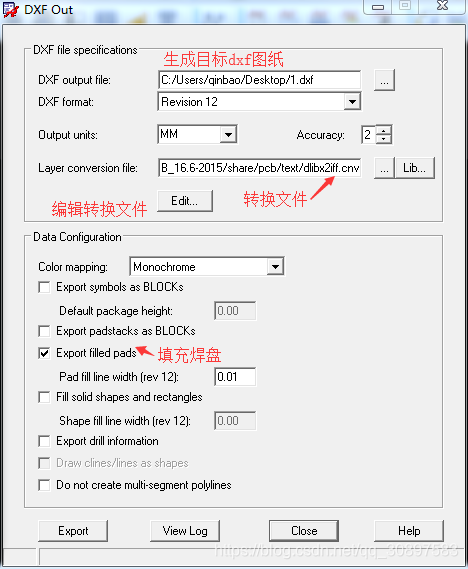

菜单【File】->【Export】->【DXF…】


   编辑转换文件

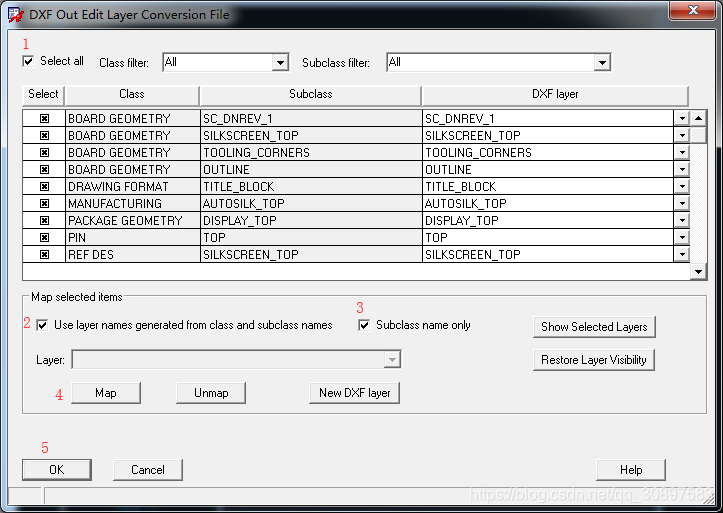

   选择相应的图层映射到dxf图纸的相关图层。

   生成文件，如example_assy.dxf

编辑上节生成的DXF装配图纸

上节生成的DXF装配图(example_assy.dxf)只有内容，没有图框，这里就需要有公司提供的DXF格式的标准图框。

   用 AutoCAD  编辑example_assy.dxf，如放大、镜像、编辑添加文字等，最重要的是，把公司的标准图框加上。

   保存为 dxf文件  （如example_assy_1.dxf）,以便导入allegro。

导入上节编辑完成的装配图

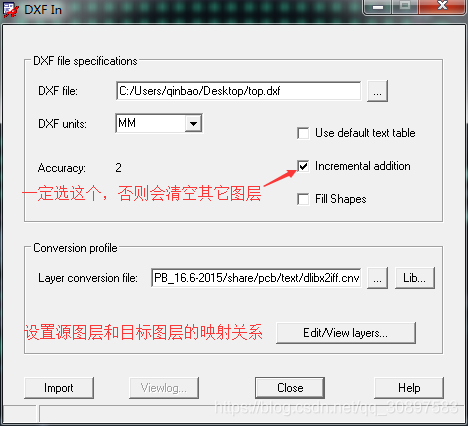

菜单【File】->【import】->【DXF…】，把上节编辑完成的标准装配图example_assy_1.dxf导入到allegro的相关图层（如Drawing Format->Assy和Drawing Format-> Outline  ），

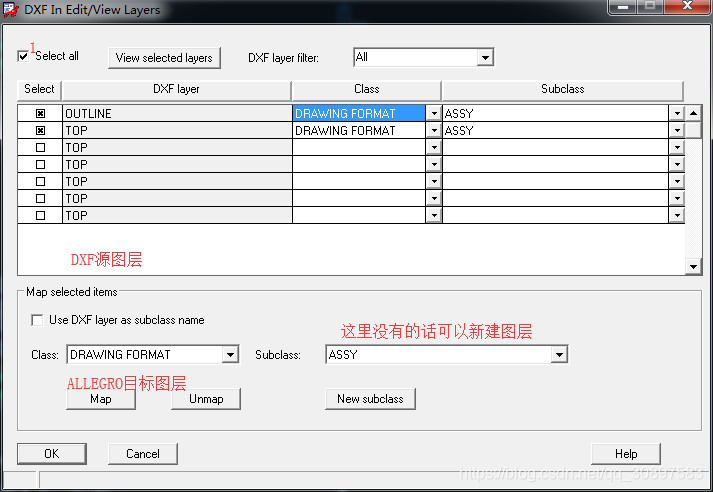

   设置源图层和目标图层的对应关系：

目标图层如果没有的话，自动新建。若想删除图层可以在菜单【Setup】->【Subclasses】,在相应对话框中选择删除。

Cadence常用功能说明之链接

1. 电源层分割

参考Allegro中电源层分割的步骤；

2. Allegro PCB转换成PADS

参考Allegro PCB转换成PADS方法，亲测通过；

3.原理图标准化

制作原理图标题title，参考Cadence OrCAD Cpature创建Title Block；
