| 键盘 按键 | 对应的操作 |
| I | 放大 （可以滚轮操作） |
| O | 缩小 （可以滚轮操作） |
| W | 画线 |
| Esc | 退出现在的状态 （画图界面 右键 End xxx） |
| N | 放置网络标号 |
| J | 放置节点 (控制画线时候， 两条线连接的时候是否有交点) |
| F | 放置电源 |
| G | 放置地 |
| H | 元件 左右翻转 |
| V | 元件 上下翻转 |
| R | 元件 旋转90 度 |
| B | 放置总线 （多条线连在一起） |
| Y | 画多边形 （和画线差不多） |
| T | 放置标题 |
| N | 线 写名称， （无线连接） |
| ctrl + c | 复制 |
| ctrl + v | 粘贴 |
| ctrl + s | 保存文件 |

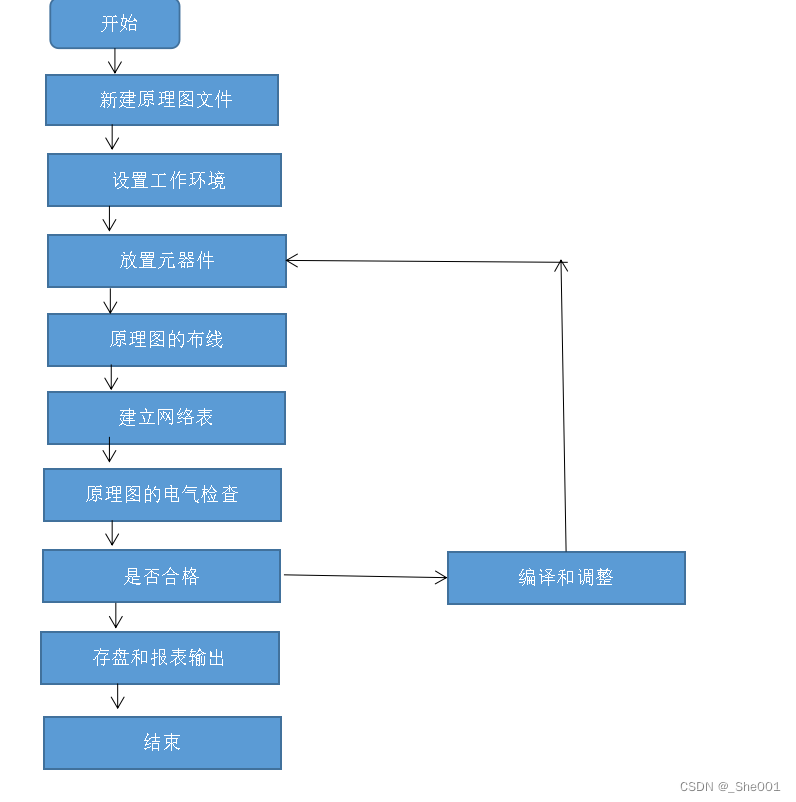

步骤：：新建原理图文件--->新建库文件--->放置元件--->原理图的布线--->电气检查---->存盘和报表输出
完整的步骤：

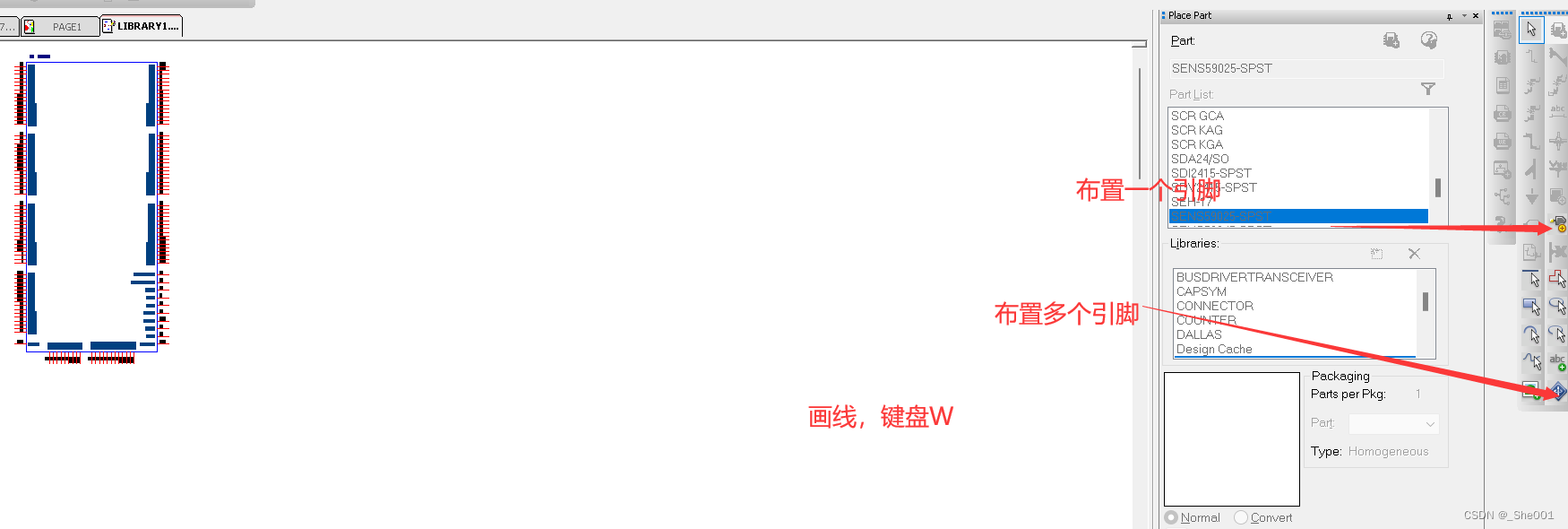

1. 画出大致部分 （ 引脚 和 引脚数字） （库按照原理图画就行了） （这个是画库）
2. 画好后 画一个框
3.画图中遇到的问题， vss 名字重复
