【Cadence 16.6—Day5】初始化与偏好设置教程

目录

1. 设置大十字光标

2. 双单位显示mil/mm

​3. 网络高亮​

3.1 设计模式选取

4. 手动放置元器件以及修改网络 Logic -> Net Logic

4.1 手动放置元器件Logic -> Part Logic

4.1.1 在封装管理器中选择一个封装

4.1.2 选择一个Devices

4.1.3 添加元器件Place -> Manually

5. 交互式布局（必须要用第一份网表）

5.1 交互式布局准备工作

5.2 进行交互式布局

5.2.1 选择MOVE命令

5.2.2 在原理图中选择相应的元器件

5.2.3 添加临时器件高亮

5.2.4 显示信息提示

5.2.5 元器件定位​

6. 飞线的处理方法

6.1 开启飞线

6.2 将电源和地的飞线收起来

6.2.1 第二种不显示飞线方法

7. 布局MOVE命令的使用

8. 布局 Spin命令和Rotate命令的区别

8.1 Edit -> Spin 可直接旋转和批量旋转

8.2 Move命令选择之后才能选择Rotate命令、

9. 创建Group模块电路

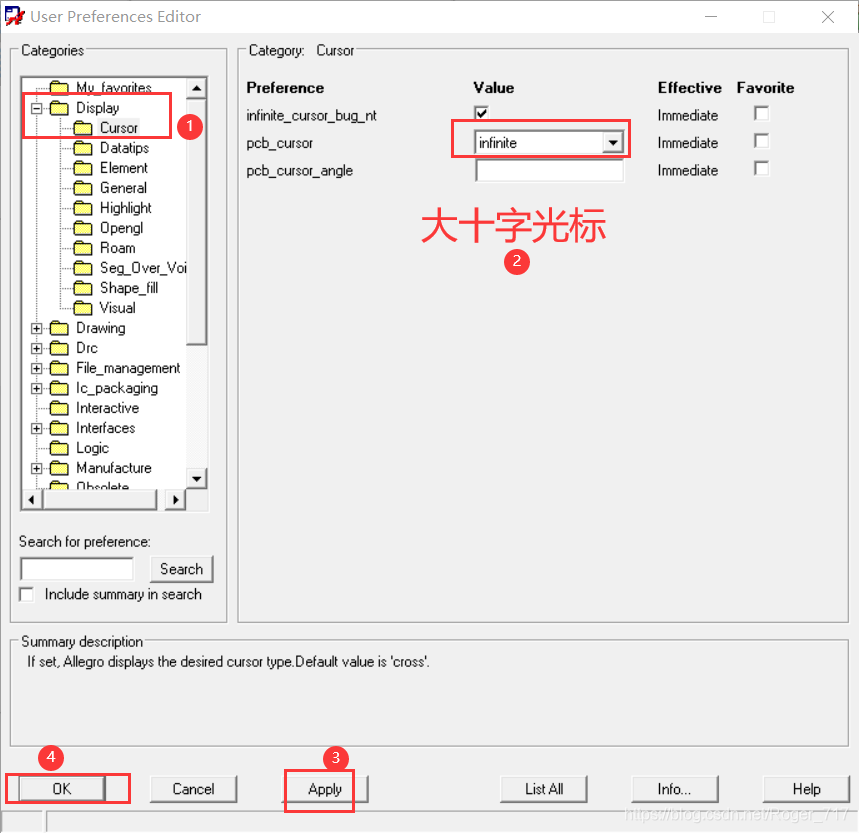

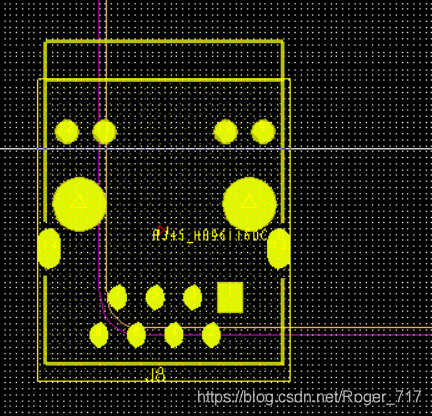

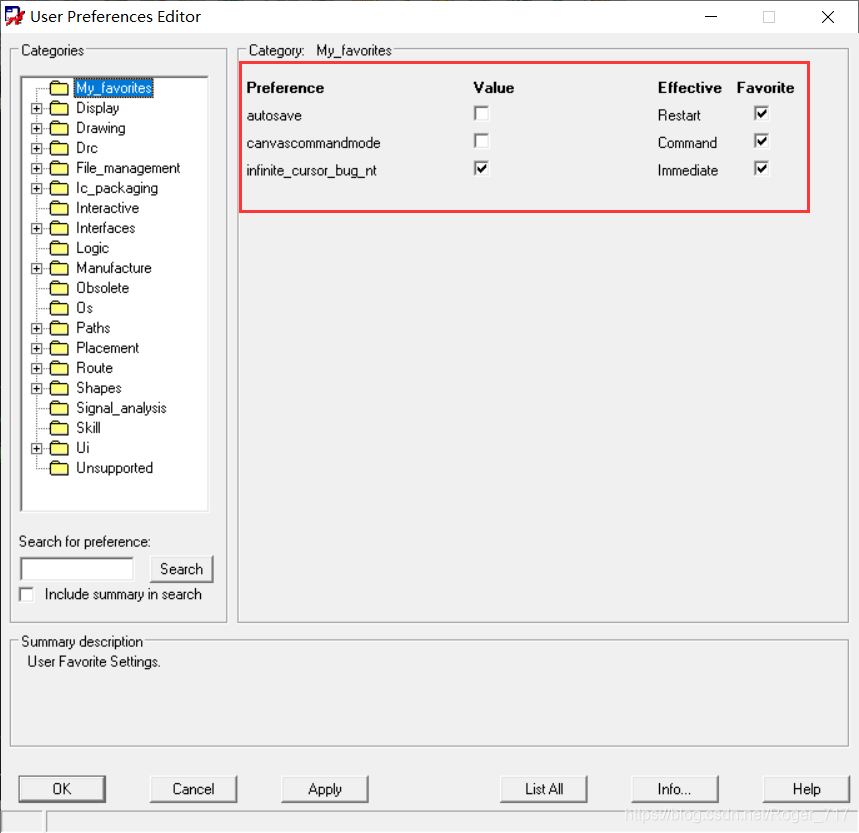

1. 设置大十字光标

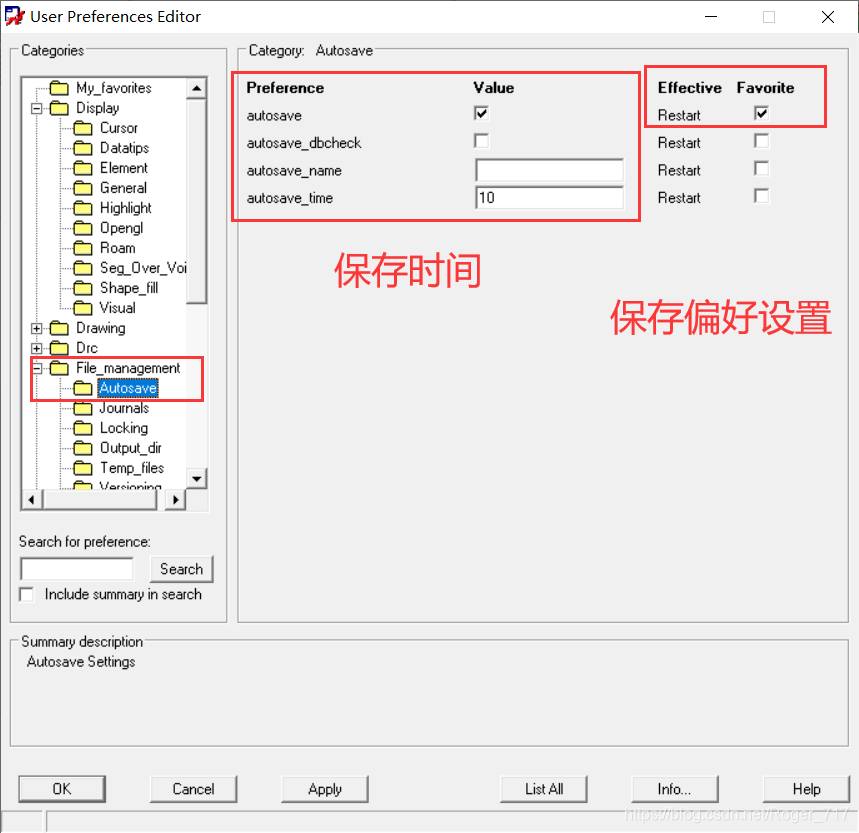

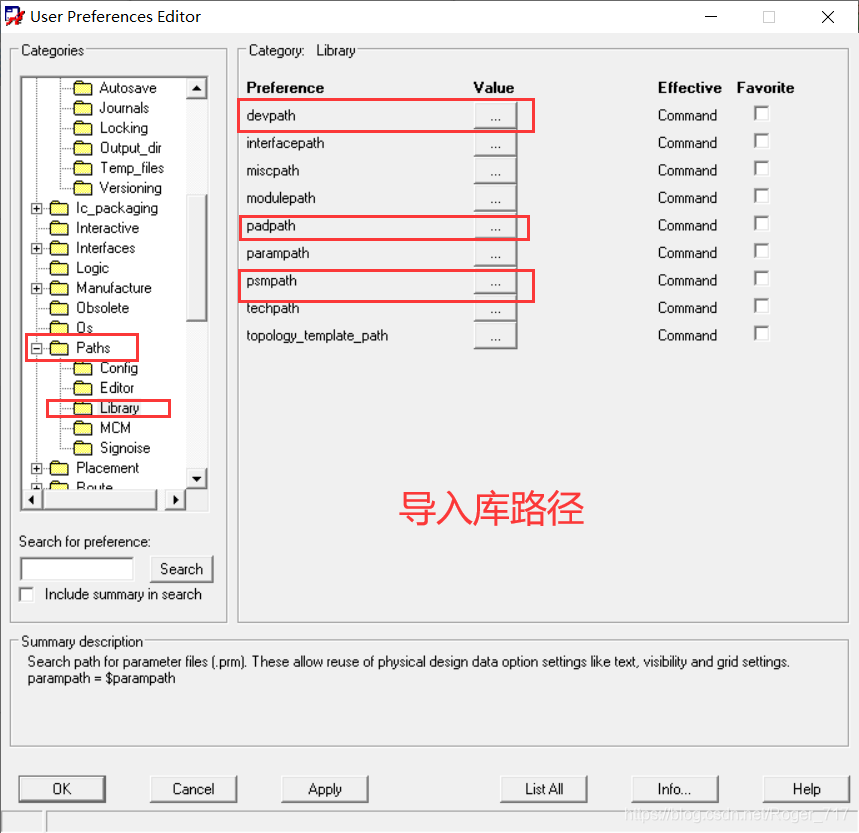

Setup->UserPreference设置初始化

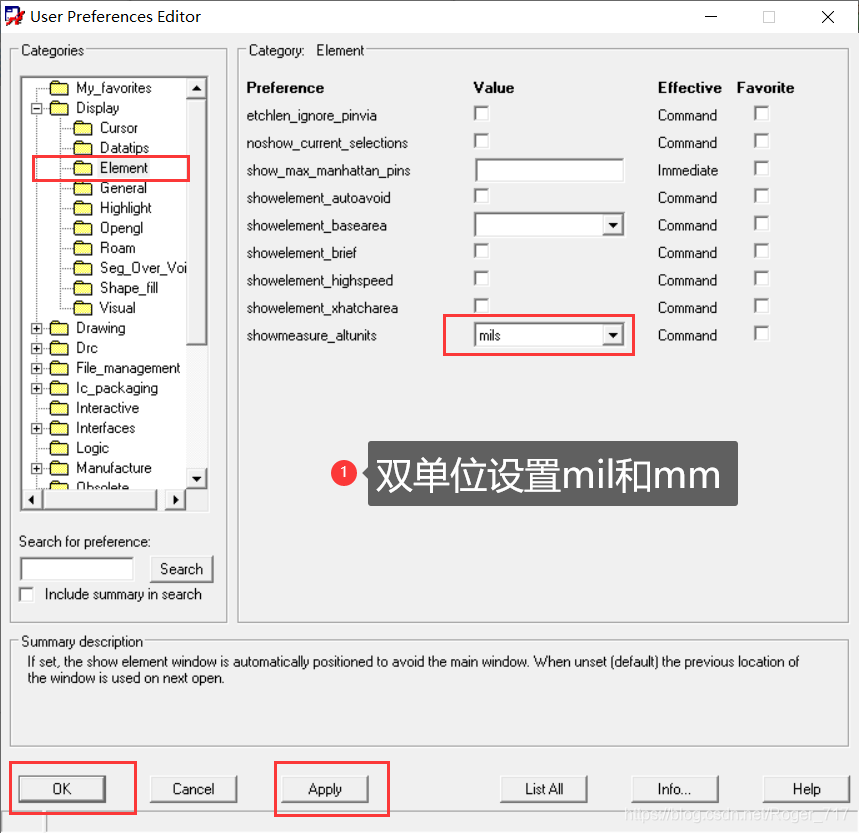

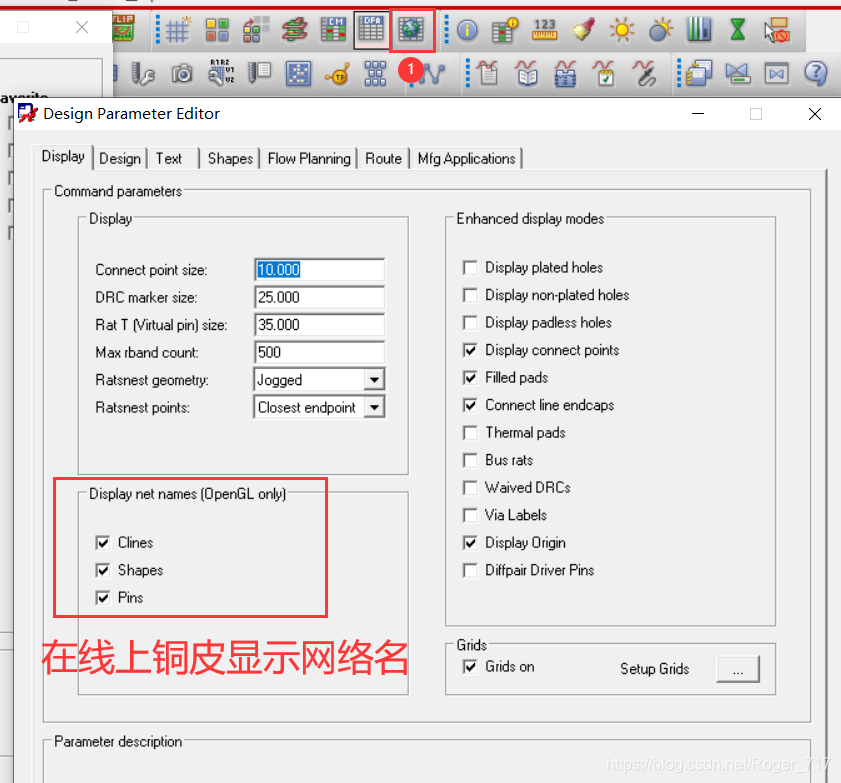

2. 双单位显示mil/mm

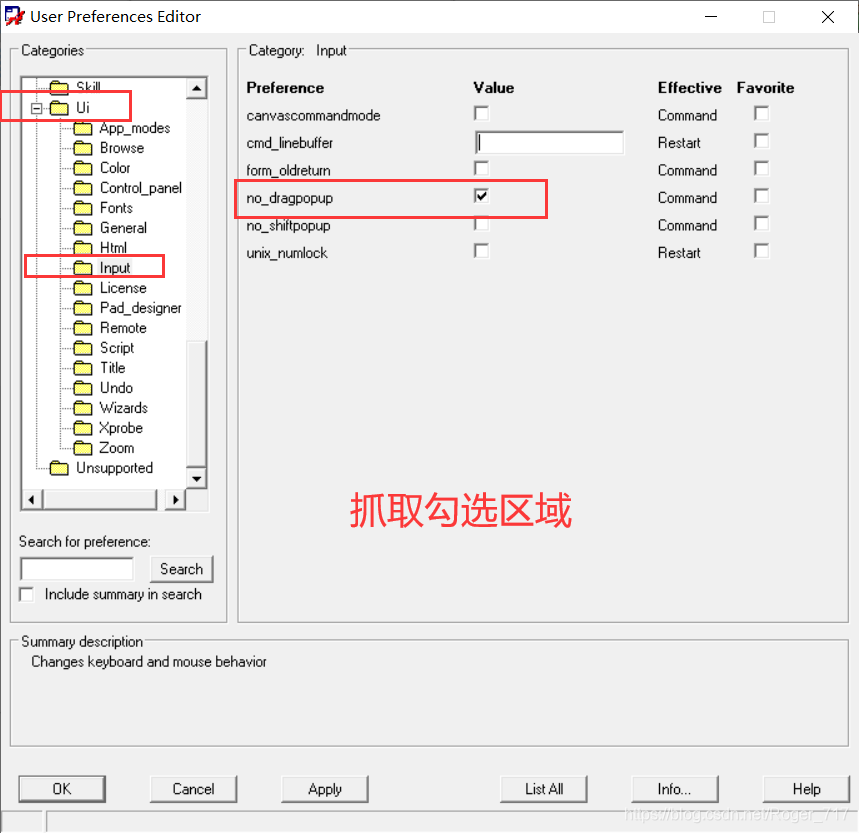

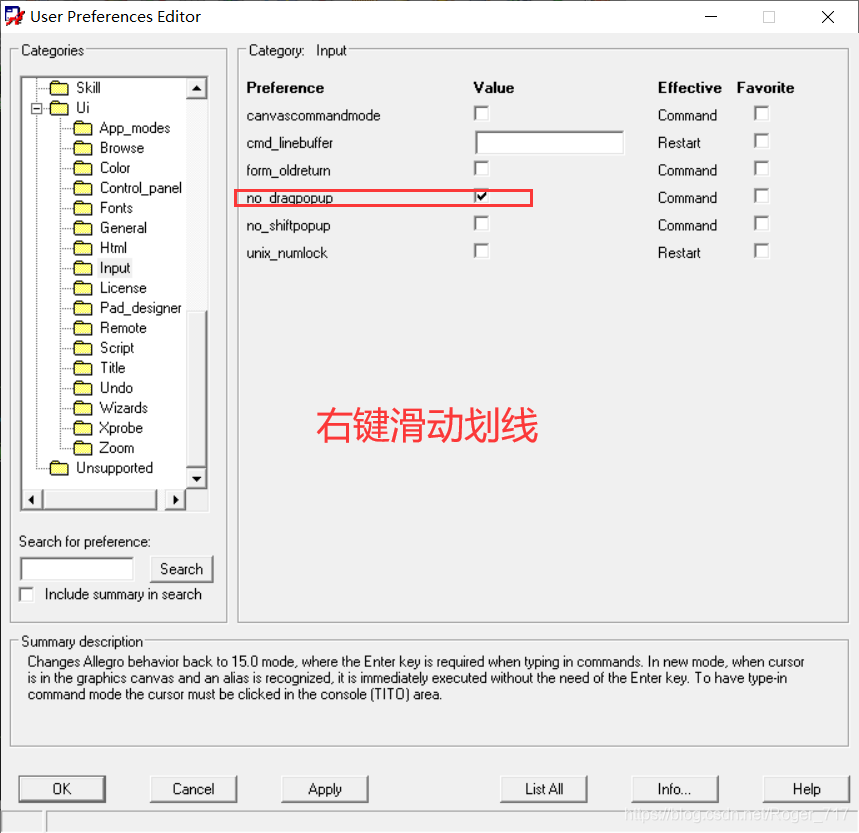

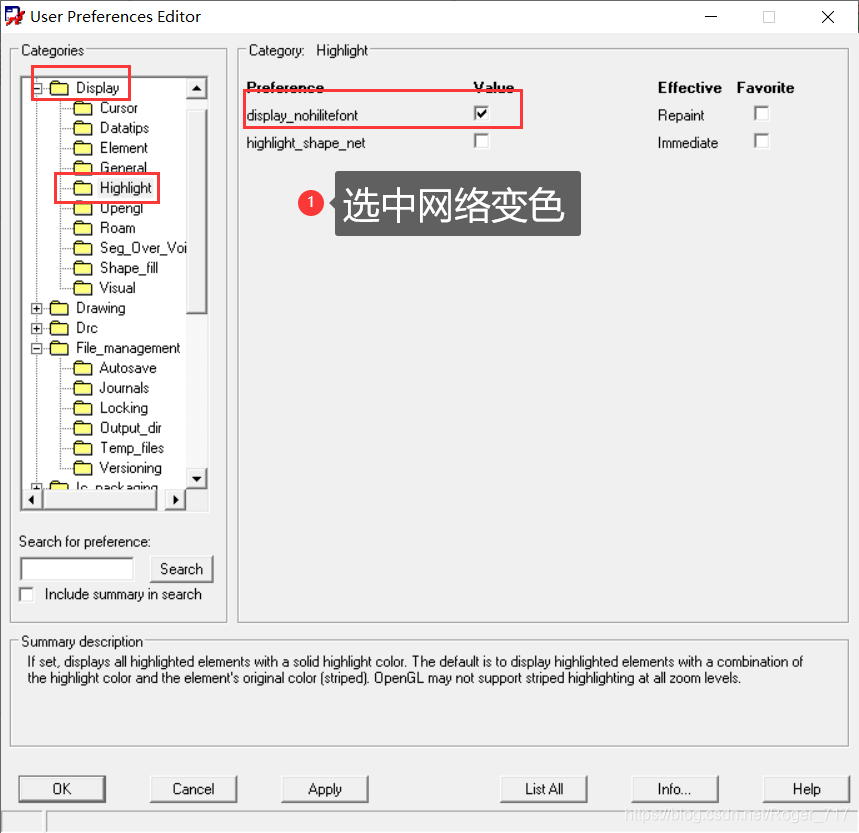

3. 网络高亮

3.1 设计模式选取

Setup -> Application Mode 选取相应的设计模式，或点击这里选取。第一个模式是常用的模式General Mode，所有元素都能使用，第二种是布局模式，模块对齐，线的交换。第三种是布线模式。

4. 手动放置元器件以及修改网络 Logic -> Net Logic

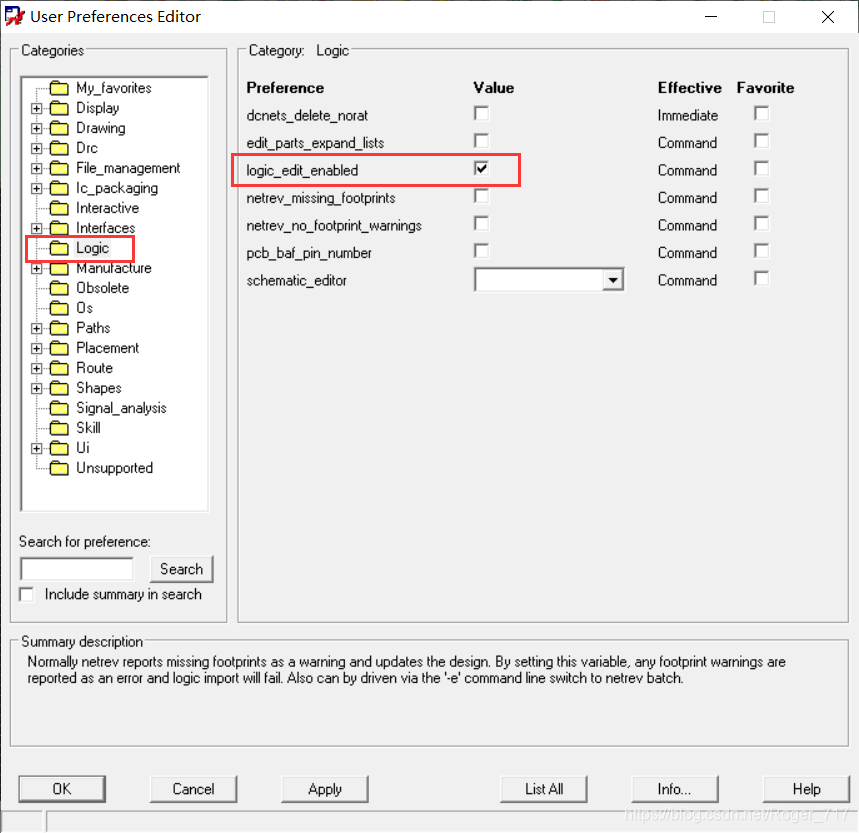

前提：首先 开启 修改网络控制开关：setup -> user preference

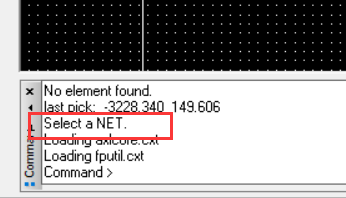

Logic -> Net Logic 手动修改网络。

选择该网络后，再点击其他网络就完成了网络的粘贴转换。

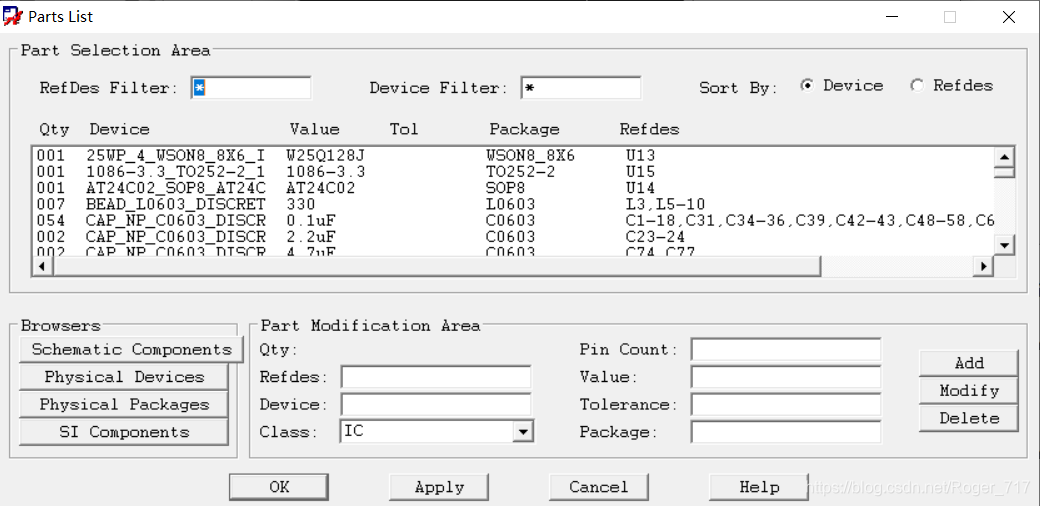

4.1 手动放置元器件Logic -> Part Logic

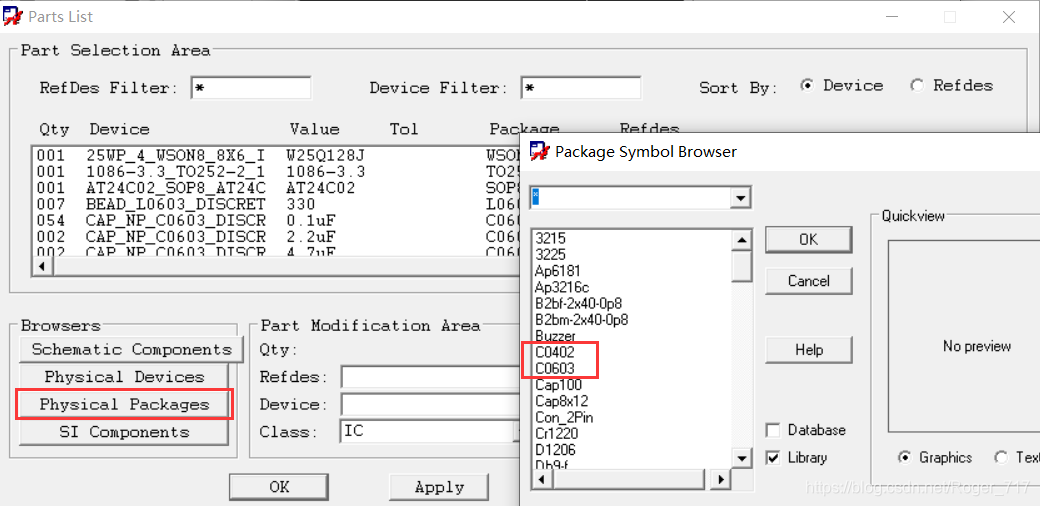

4.1.1 在封装管理器中选择一个封装

4.1.2 选择一个Devices

但是我们发现这里面没有我们需要的Device。

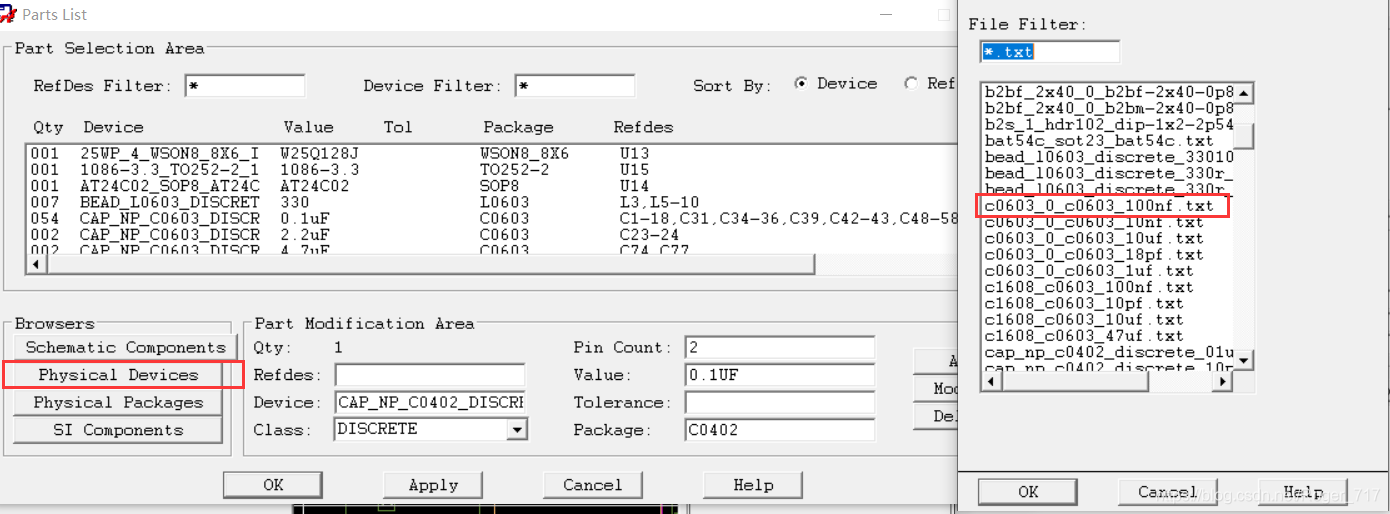

首先打开库，找到我们需要的c0402的电容，然后点击File -> Creat Device File。

再按上述方法进行添加。

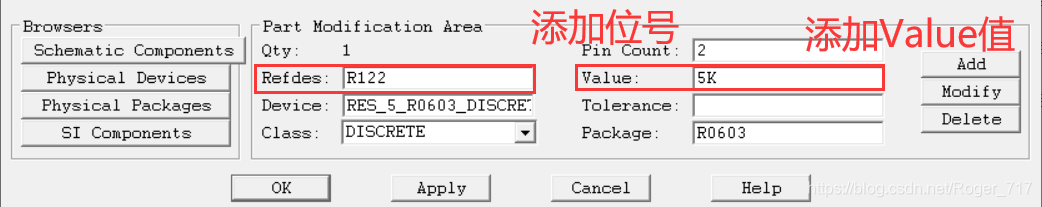

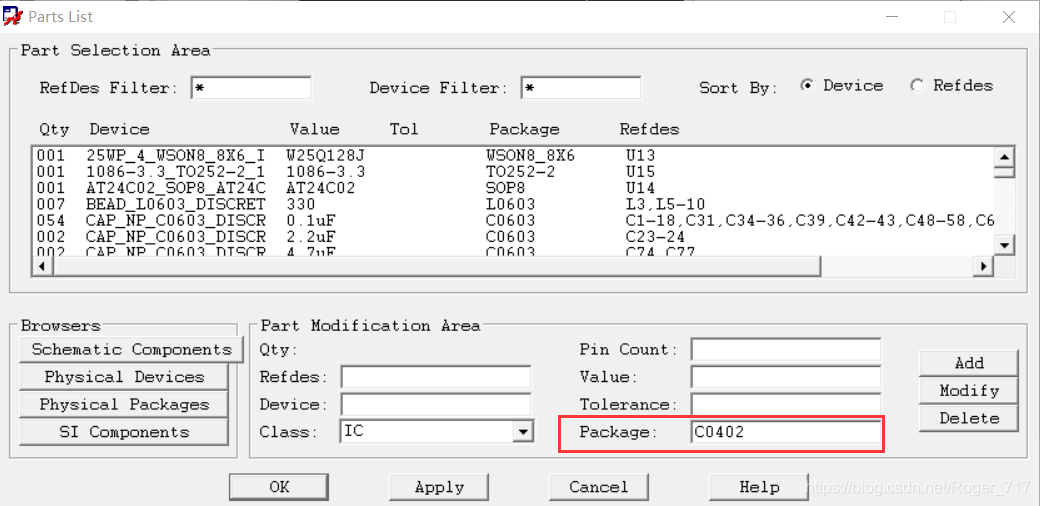

同时添加其位号和Value值：

Apply -> OK，即可进行添加电阻了。增加的电阻是没有网络的，按照上述的方法 Logic -> Net Logic 手动修改网络。

4.1.3 添加元器件Place -> Manually

5. 交互 式布局（必须要用第一份网表）

5.1 交互式布局准备工作

打开PCB文件，同时再打开原理图文件。

注意原理图文件，必须是导入PCB第一份网表的文件，不然不能够进行同步。

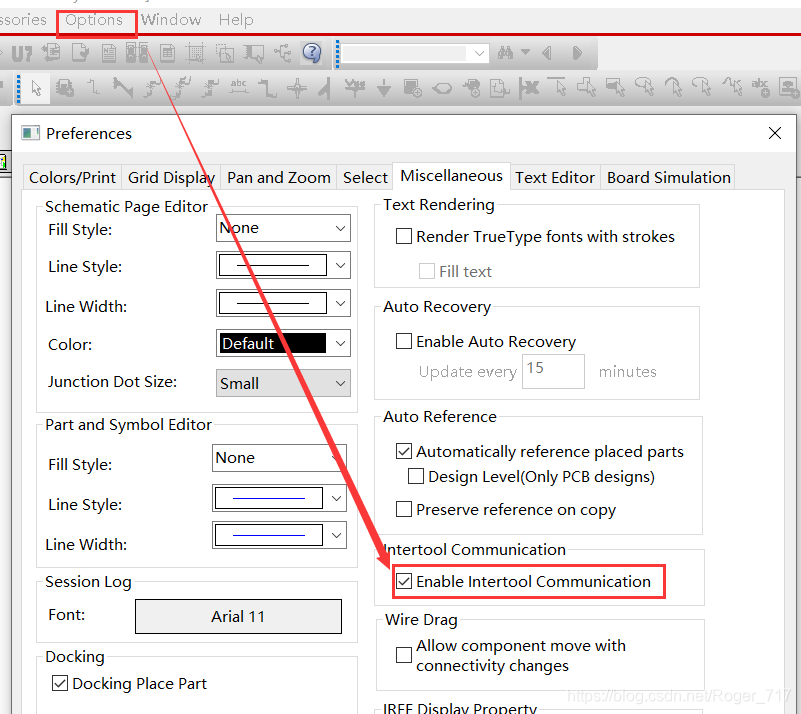

交互式布局之前原理图的交互式布局选项要进行勾选。

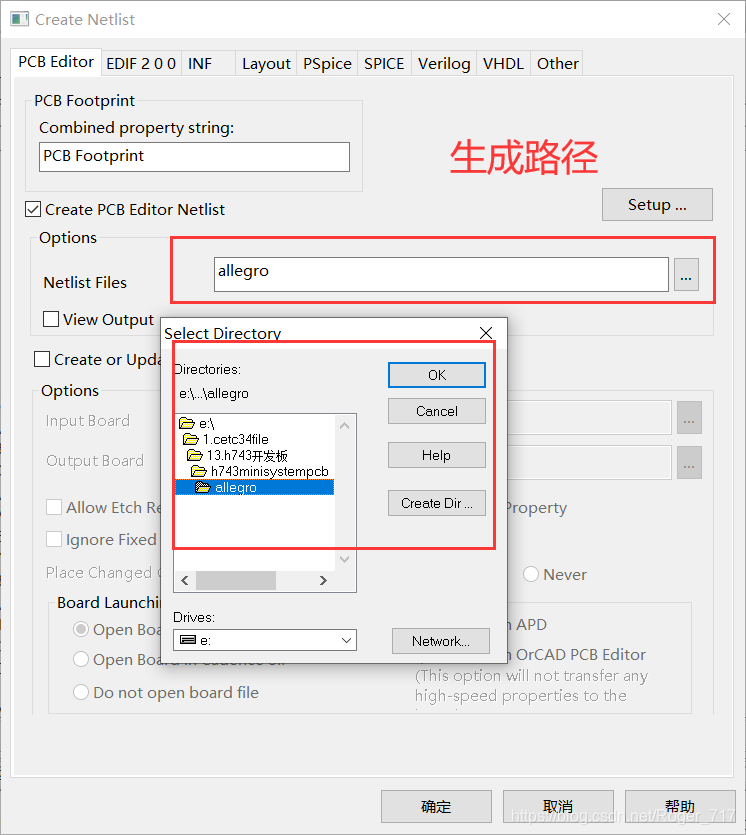

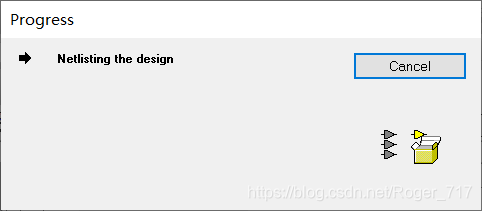

产生第一方网表：选中.dsn文件，选择Tools -> Creat Netlist ，点击确定。

我们再将第一份网表导入PCB中。

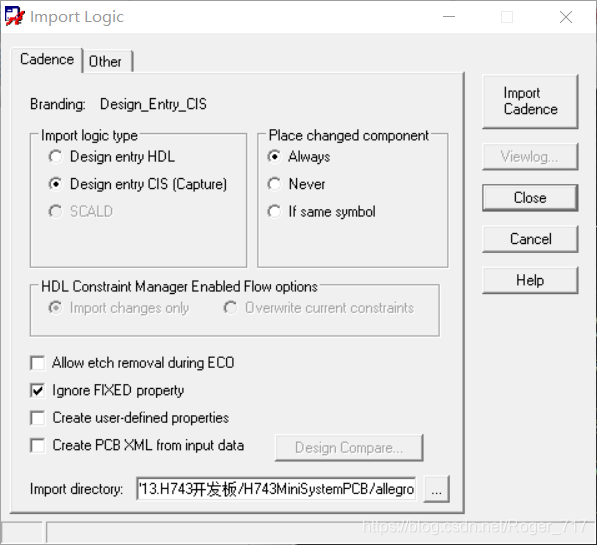

File -> Import Logic

生成之后即可进行交互式布局。

5.2 进行交互式布局

5.2.1 选择MOVE命令

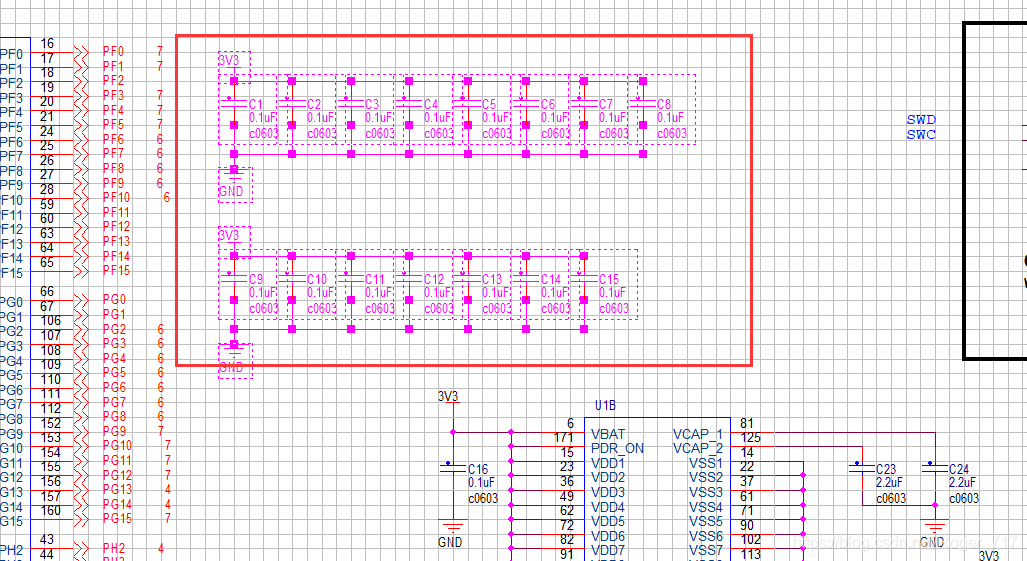

5.2.2 在原理图中选择相应的元器件

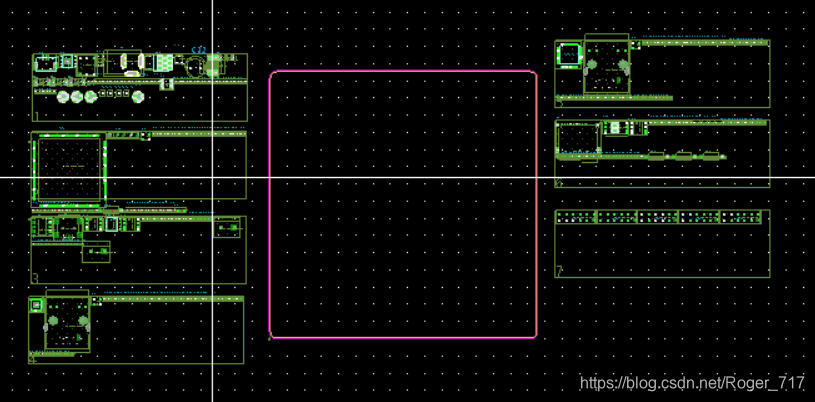

回到PCB布局中就可以对以上选择的元器件进行移动了。

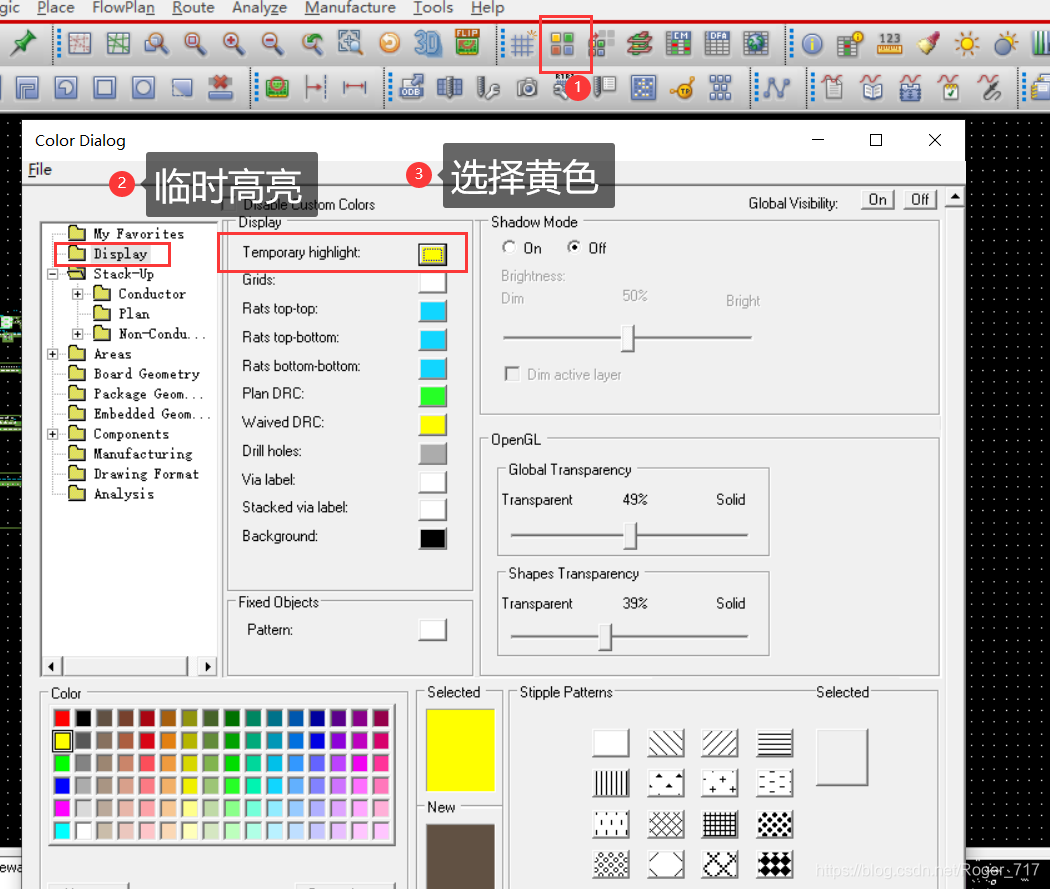

5.2.3 添加临时器件高亮

选择之后APPLY -> OK。

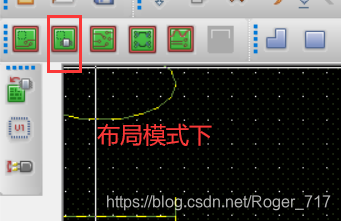

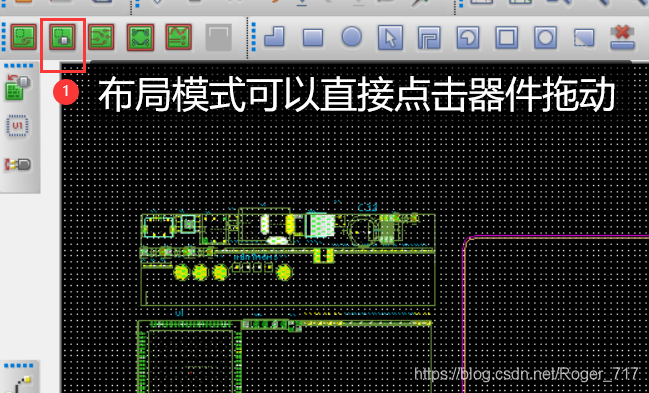

布局模式省去了MOVE命令。

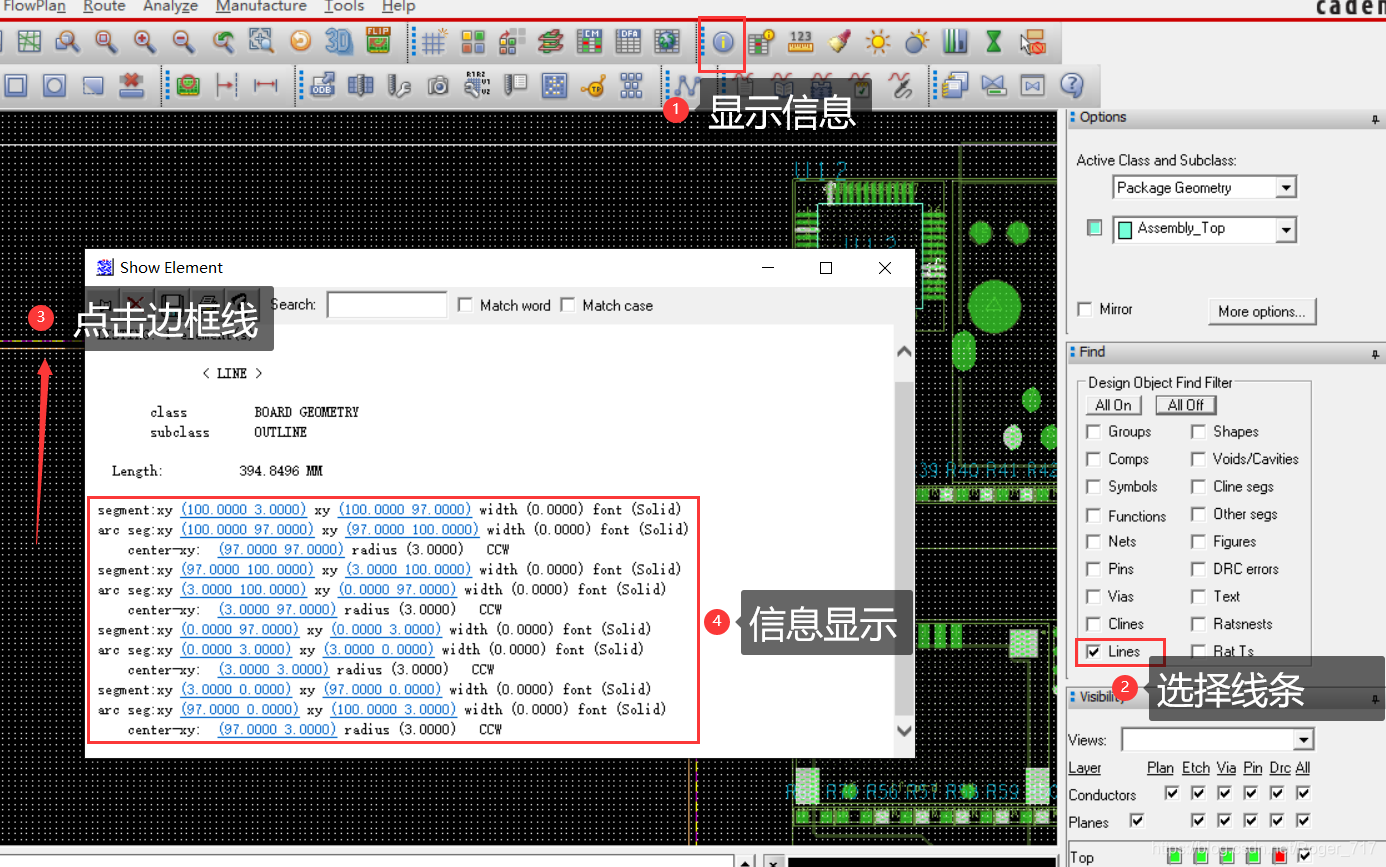

5.2.4 显示信息提示

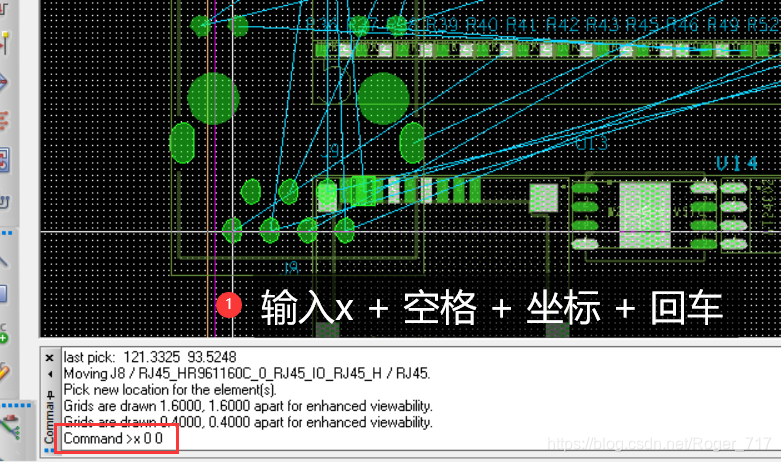

5.2.5 元器件定位

元器件就在对应坐标点上面了。

6. 飞线的处理方法

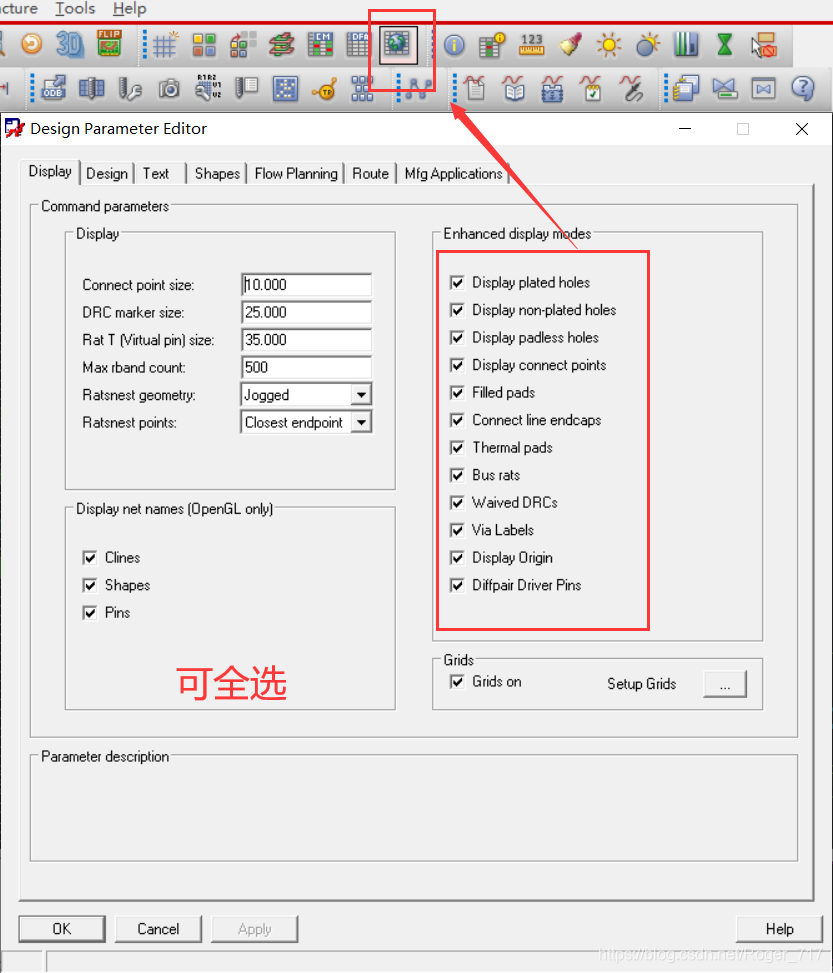

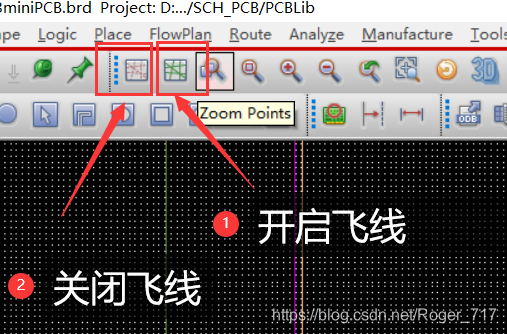

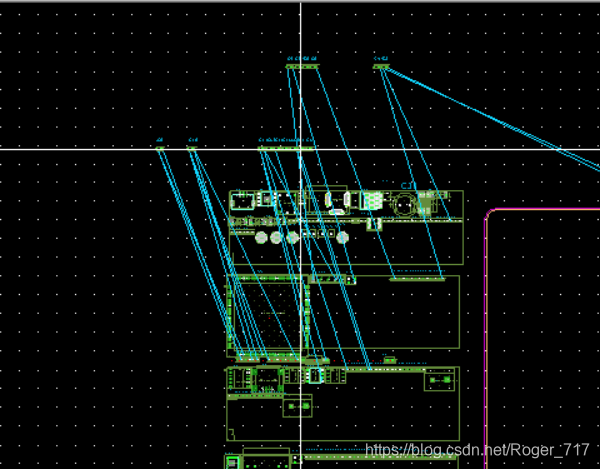

6.1 开启飞线

6.2 将电源和地的飞线收起来

显示部分飞线 Display   -> Show Rats -> Net

然后点击GND

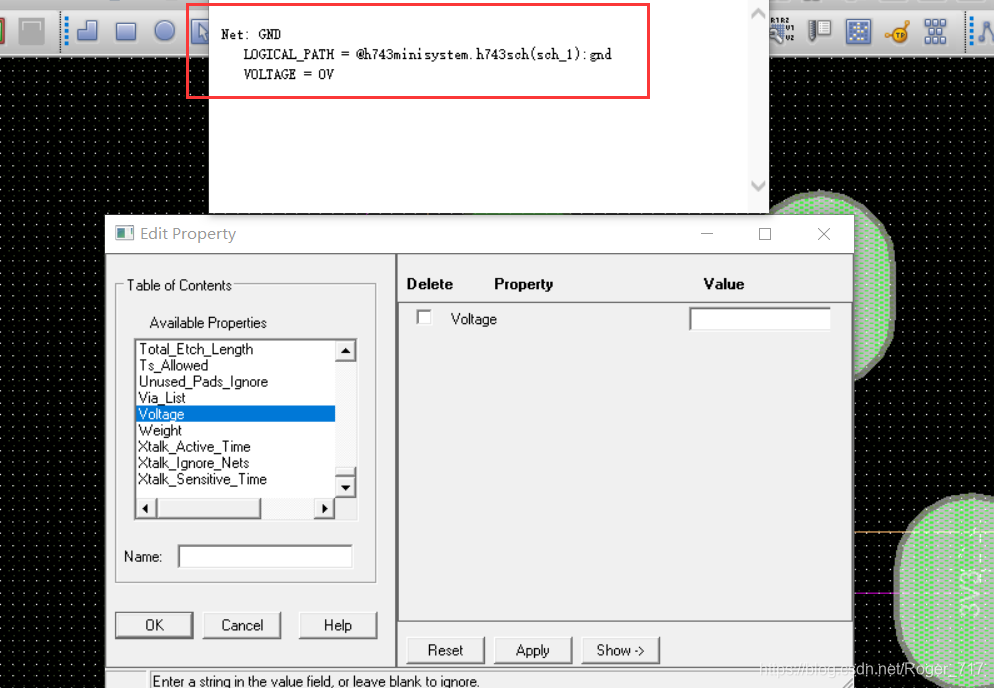

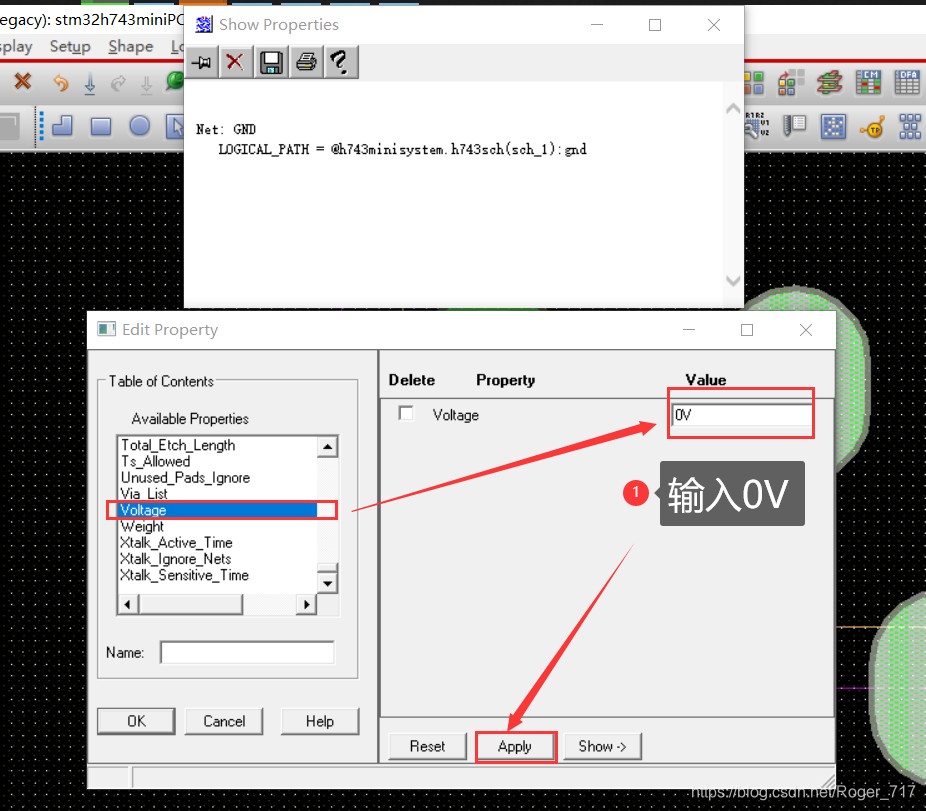

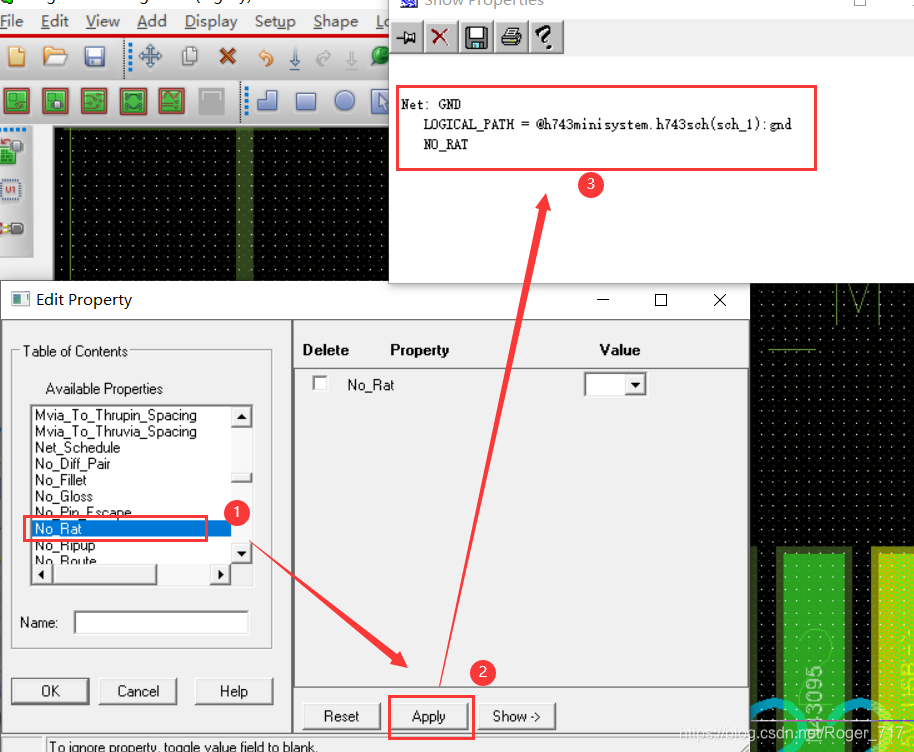

Edit -> Properties(shift + F2)

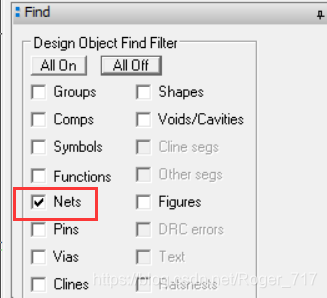

Find  选项卡中选择网络Nets

然后点击GND这个网络

或者

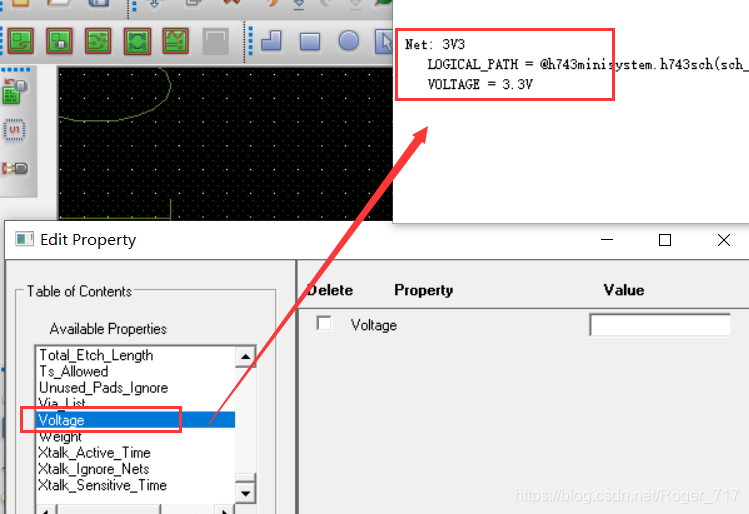

6.2.1 第二种不显示飞线方法

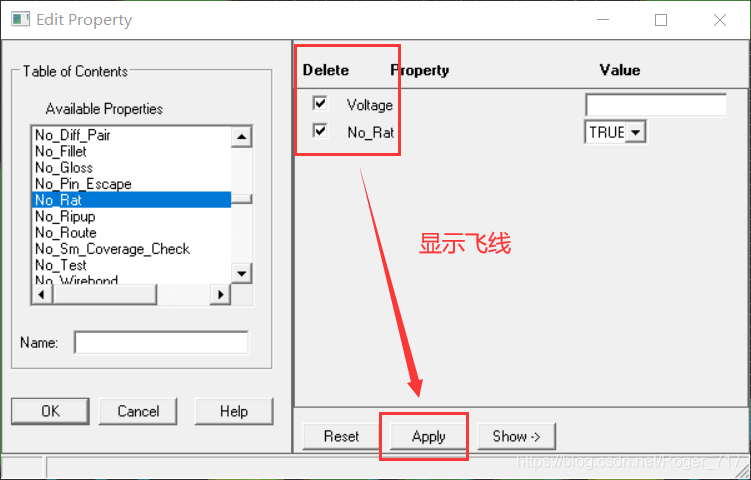

将之前的设置删除掉。

3.3V也同样操作

7. 布局MOVE命令的使用

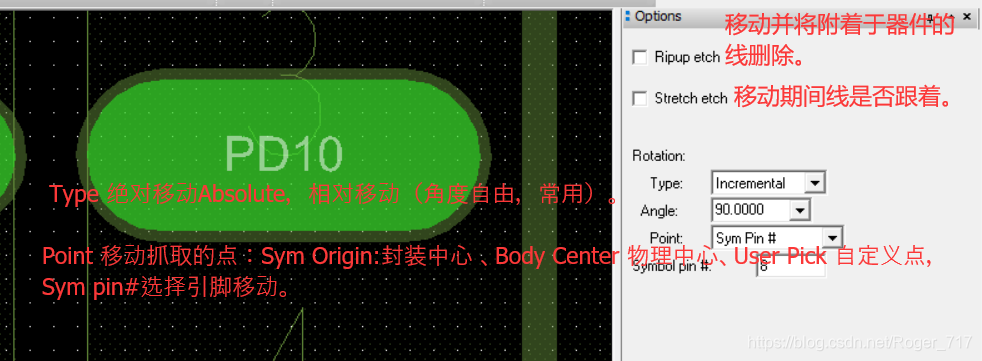

点击MOVE命令，下列菜单中对MOVE命令有效。

Type 绝对移动Absolute，相对移动（角度自由，常用）。

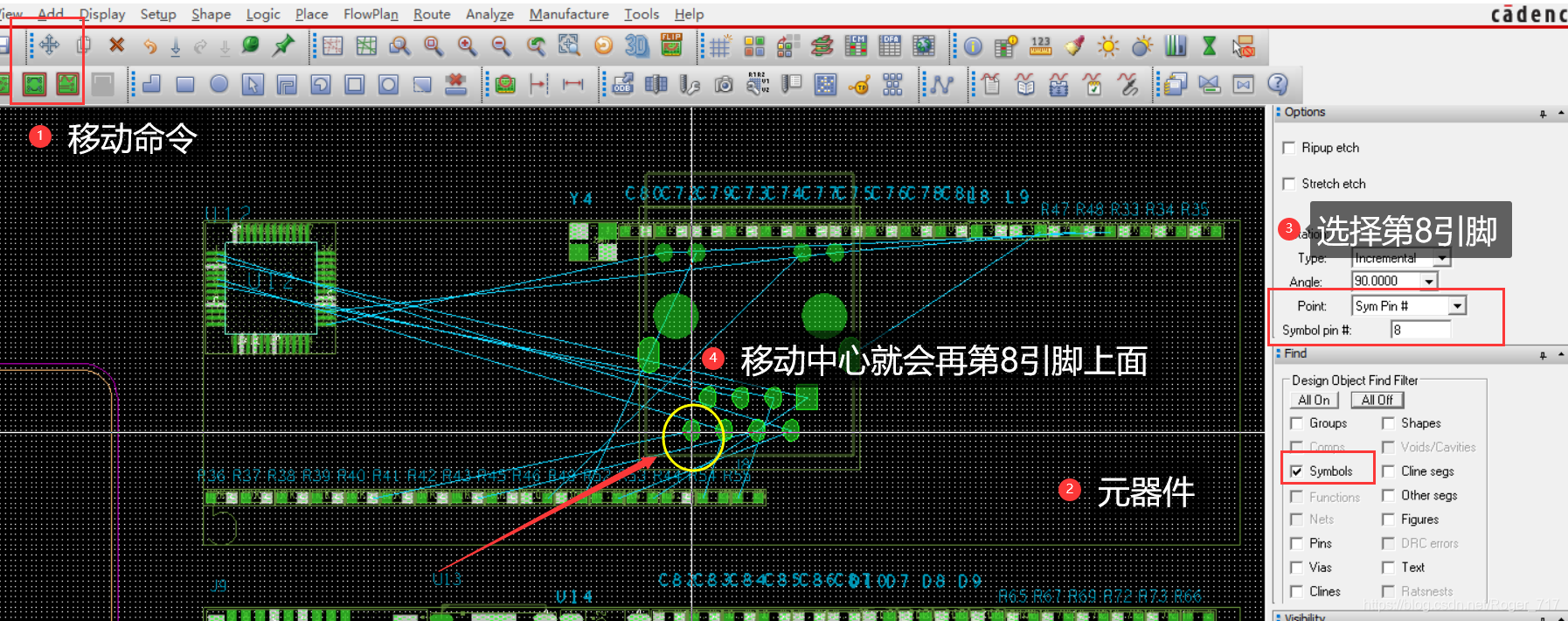

Point 移动抓取的点：Sym Origin  :封装中心 、Body Center 物理中心、User Pick 自定义点，Sym pin#选择引脚移动。

Ripup etch 移动并将附着于器件的线删除。

Stretch eth 移动期间线是否跟着走。

8. 布局 Spin命令和Rotate命令的区别

8.1 Edit -> Spin 可直接旋转和批量旋转

8.2 Move命令选择之后才能选择Rotate命令、

但是Rotato 在move还没有结束时，可以使用Rotate命令。

9. 创建Group模块电路

可以将过孔，铜皮进行移动。

选择Symbols，同时框选所要建立成Group的器件，同时点击鼠标右键选择 Place replicatr create

框选 选择铜皮，线和孔。

然后单击鼠标右键 -> Done，同时单击左键出现保存按钮，我们将其命名然后保存（mdd模式）。

然后选择Move命令，选择Group，就可以整体的移动和旋转这个Group了。
