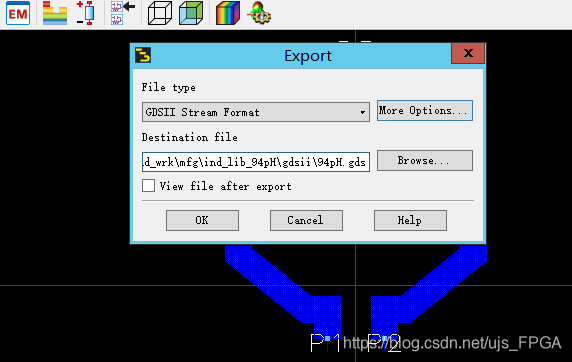

在ADS的layout中，选择【File】→【export】。
在【More Option】中，导入layer.map文件，之后点击OK。

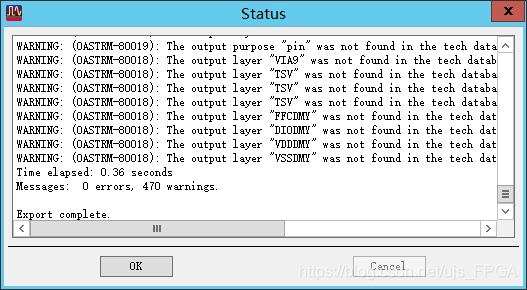

结果显示导出成功。

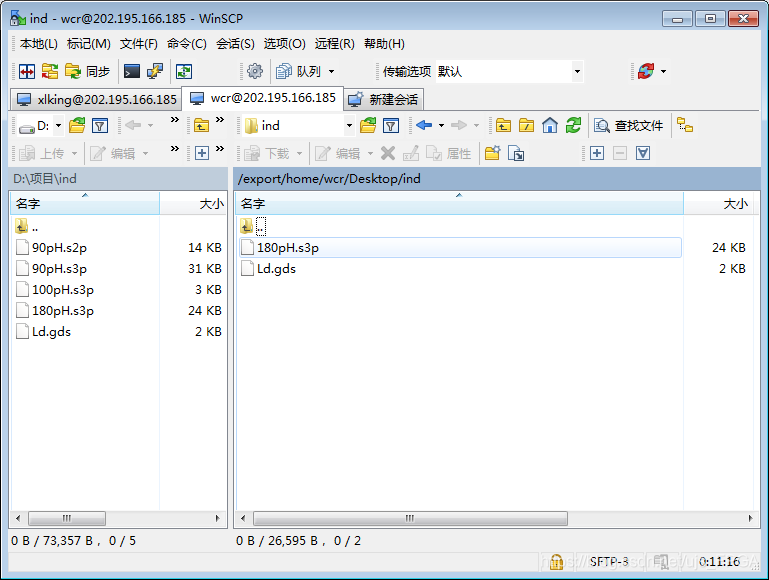

利用 Winscp 软件将gds文件拷贝到Cadence中。
在Cadence中的主界面，选择【File】，选择【Import】，选择【Stream】。注意，如果要导入的Library正打开，导入会失败。

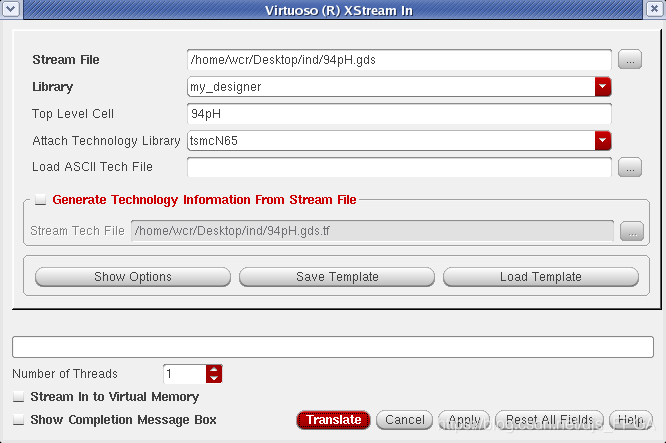

第一步：填写需要导入的GDS2名字。
第二步：填写需要导入的Cell名字，如果不填会将GDS2中全部Cell都导入。
第三步：填写需要导入GDS2到哪个Library。
第四步：填写导入时使用Technology File。

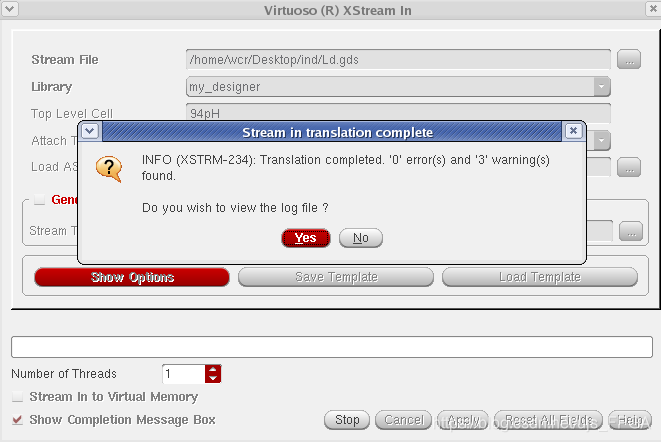

第五步：点击Ok后，可以进行其他操作，导入完成后会弹出提示窗口，注意其中是否有包含错误或警告。

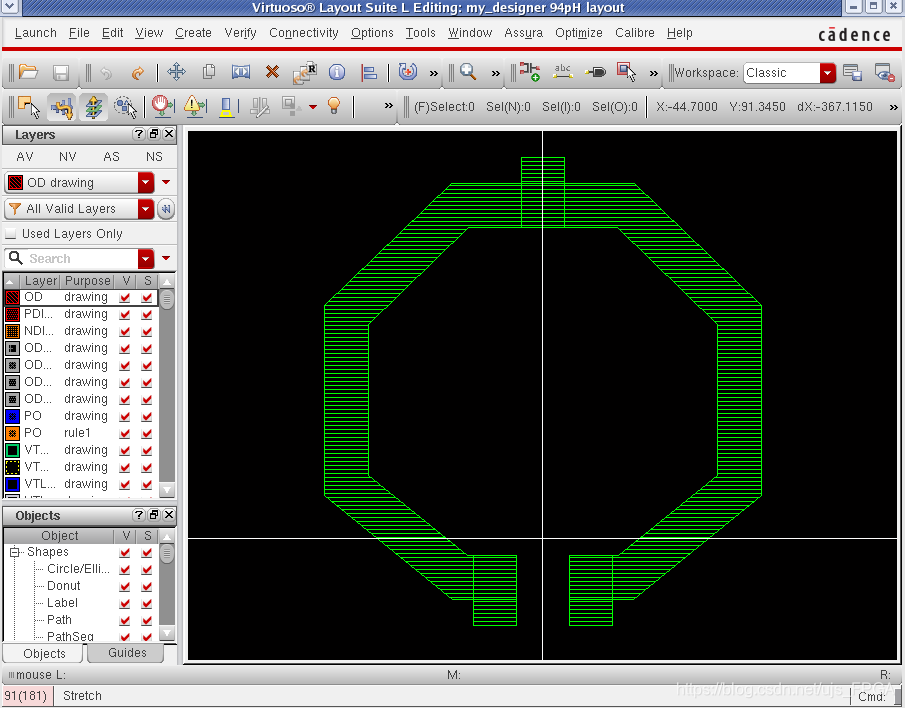

如果0 error就说明导入成功，进入版图界面，可以看到版图文件。
