线槽在Eplan Pro Panel中和安装导轨都属于机械 类 部件，同时线槽也自动隶属于Pro Panel的布线路由。在布线状态下，可分析布线的槽满率，帮助用户分析布线是否合理。

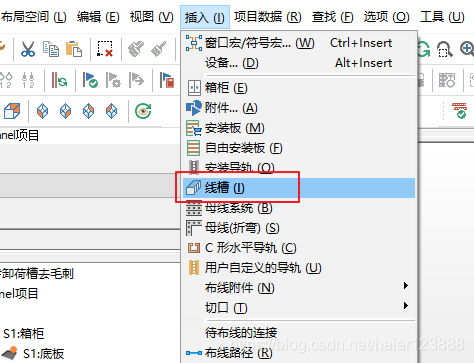

1.单击菜单【插入】→【线槽】

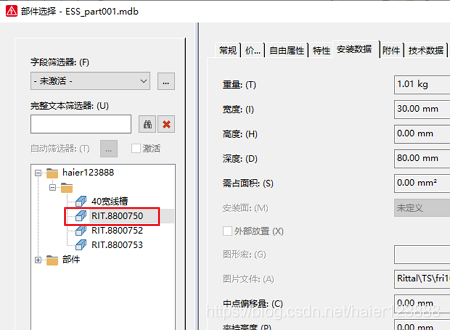

进入部件选择对话框，选择线槽，单击【确定】。
2.放置线槽。确定线槽部件选择后，进入线槽放置状态。线槽随光标进行移动，选择放置起始点，即可放置。

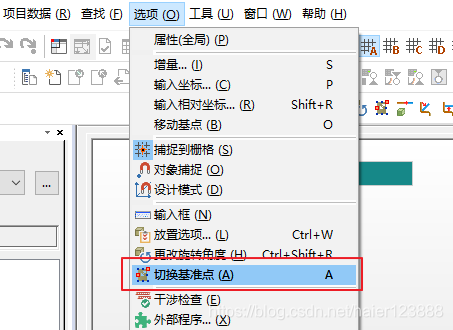

放置过程中，通过菜单【选项】中的【切换基准点】可切换放置的基准点。也可以使用快捷键A，这样操作更方便。

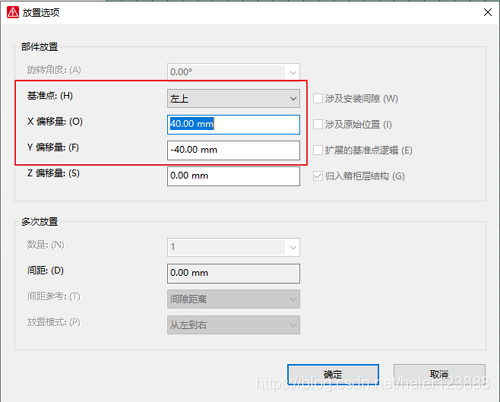

当基准点切换好后，通过【放置选项】可进行放置偏移量的设置，以基准点在左上角为例。

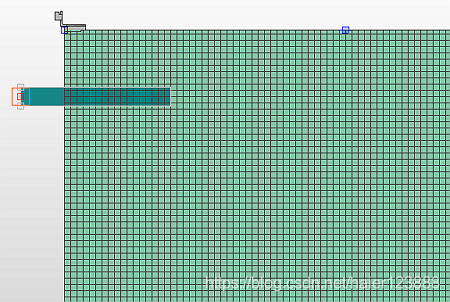

单击【确定】后，可看出线槽的基准点向上偏移了40mm，向左偏移了40mm
