STEP(stp)文件导入ANSYS 2020 R2 Workbench Geometry的方法

小编在这里用到的软件是ANSYS 2020 R2 workbench（已汉化，具体步小编之前的文章中有做说明），对于版本不同的软件可能需要的操作和界面不同，但是大致可以作为参考。

外部中间格式的几何模型，例如stp、x_t、sat、igs等，都可以导入到ANSYS 2020 R2 workbench。

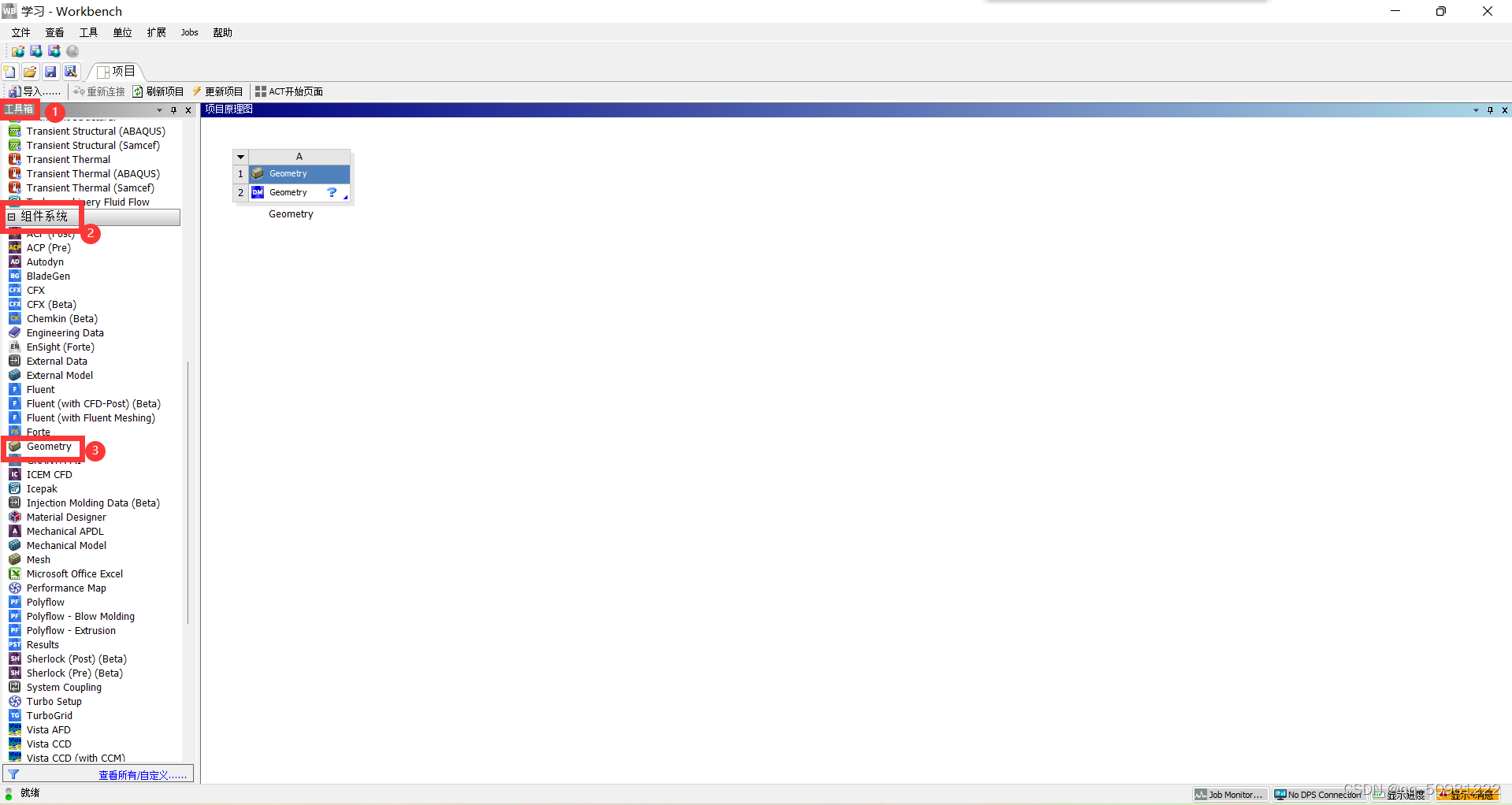

1.打开ANSYS 2020 R2 workbench，点击Toolbox（工具箱）—Component Systems（组件系统）—Geometry，在项目管理图窗格中显示如图 样式 。

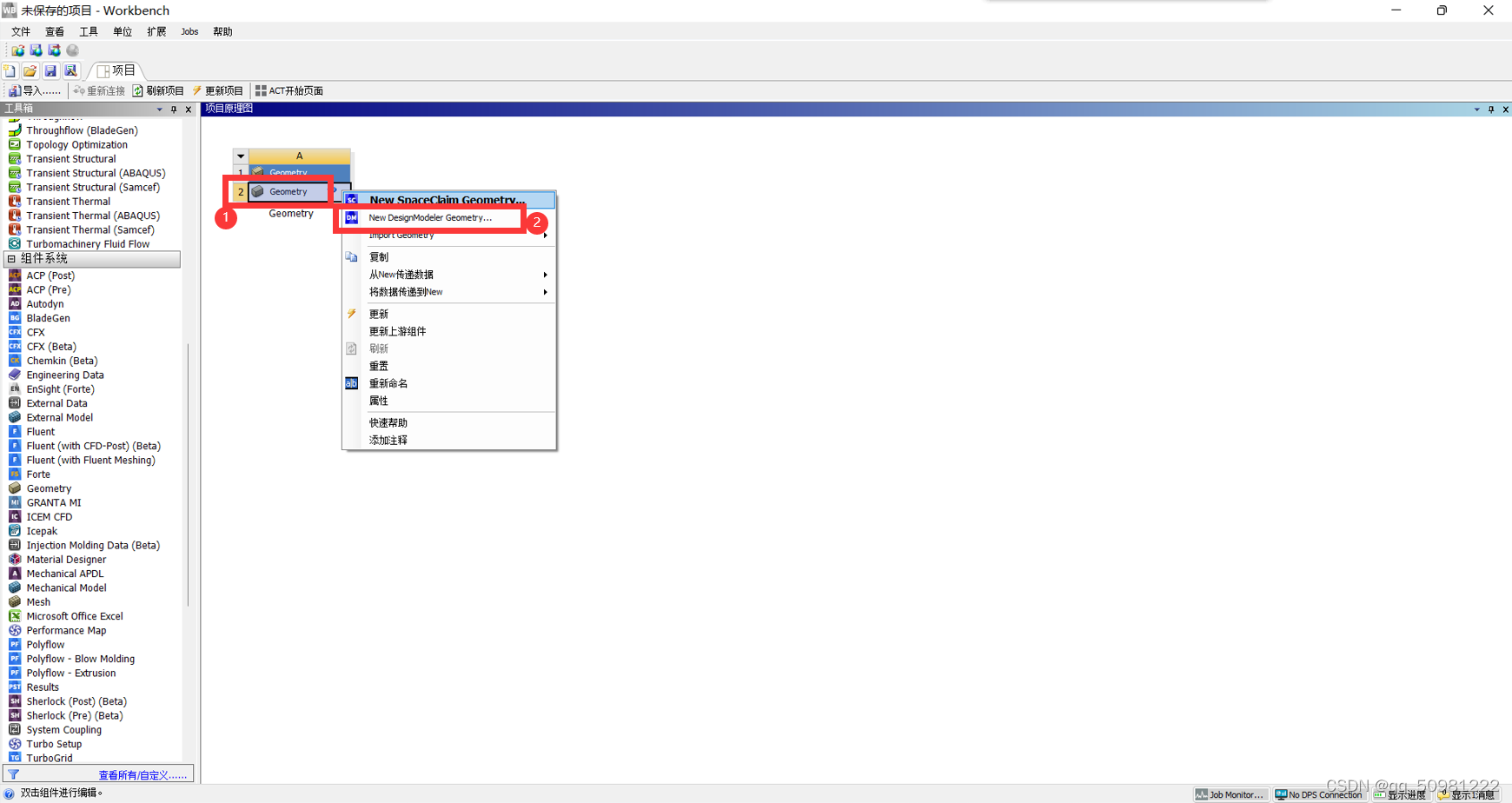

2.右击项目管理窗格中的 A2 栏的Geometry选项，在弹出的快捷菜单中选择New DesignModeler Geometry命令。

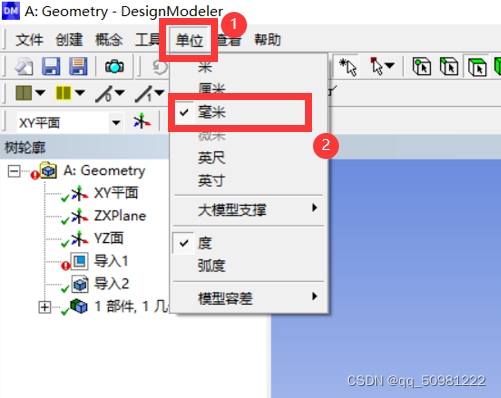

3.即可进入如图所示的DesignModeler平台界面。依次选择Units（单位）—Millimeters（毫米） 命令 ，完成单位设置。

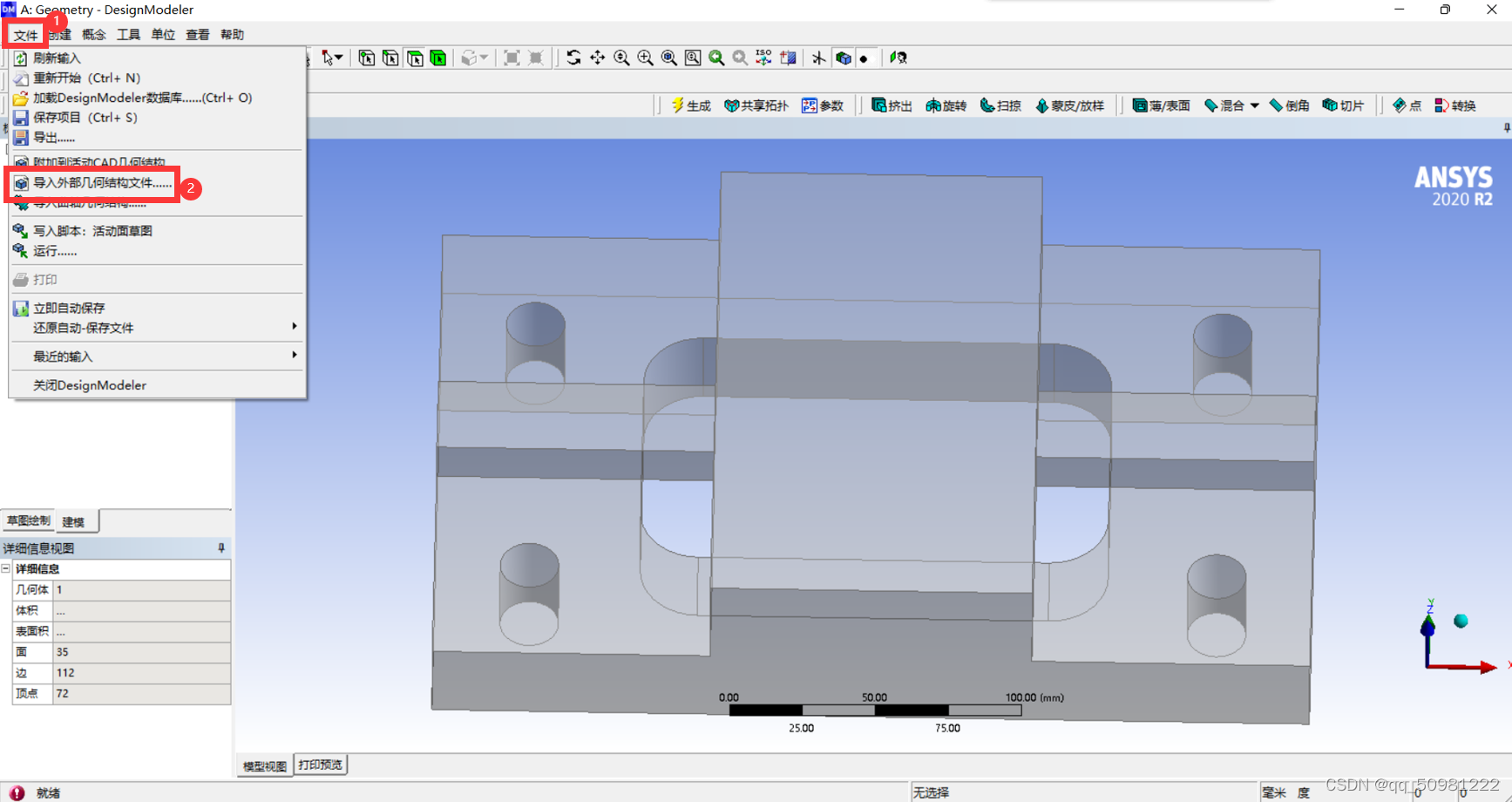

4.在DesignModeler平台界面依次点击File（文件）—import external geometry file...（导入外部几何结构文件...）。

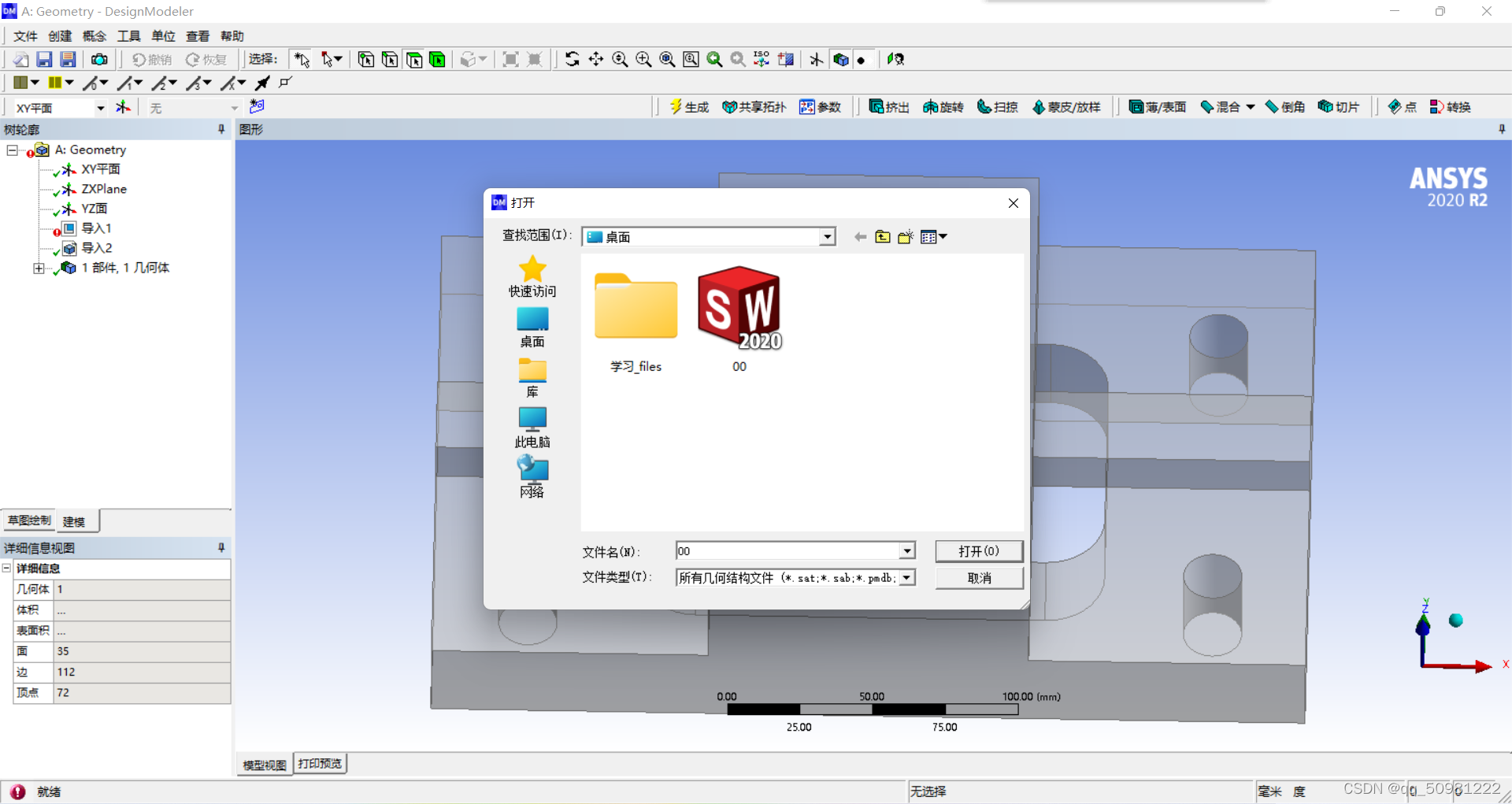

5.选择你要导入的step格式文件的位置（小编这里是直接将 step文件 放在了桌面上）。

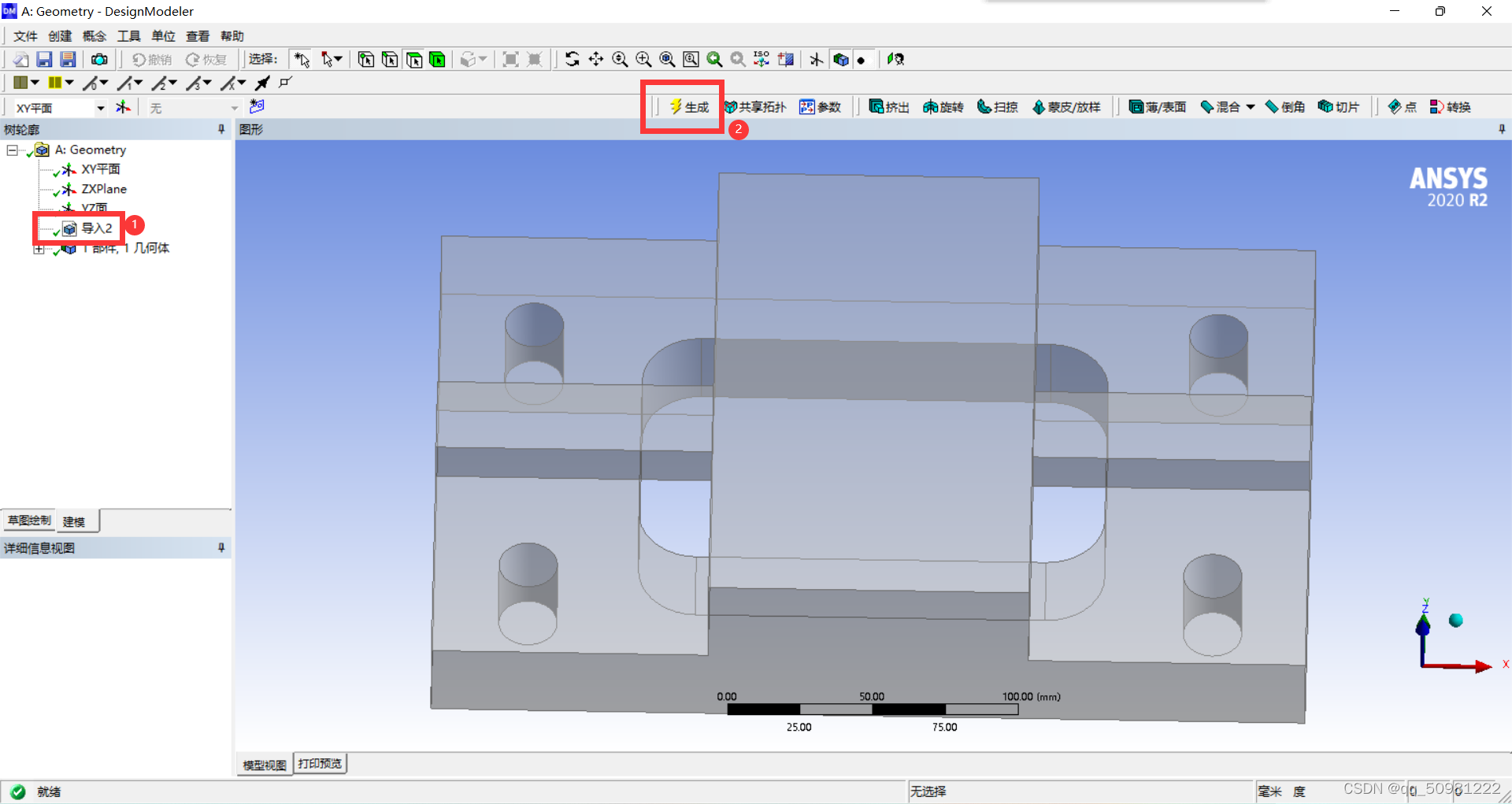

6.返回DesignModeler平台界面，此时已经出现import（导入2）文件了，再点击generate（生成），生成几何文件，导入外部几何完成，如图所示。
