【PCB设计】Mac系统Autodesk EAGLE PCB使用入门教程

1 安装

软件下载
安装教程
入门视频教程

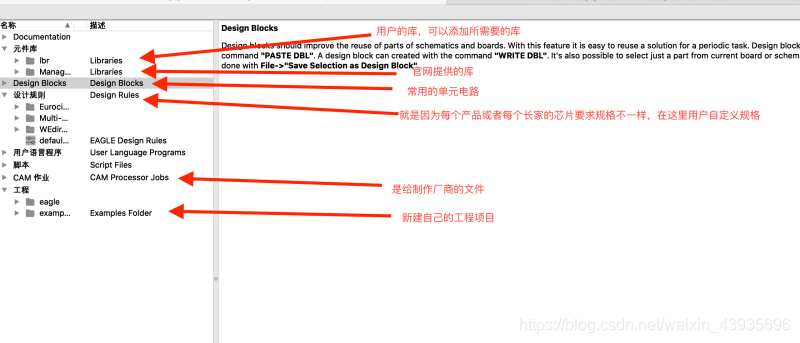

2 界面介绍

3 入门介绍

3.1 通配符

*（星号） ：可以代表任意长度的任意字符

   ?（问号）：可以代表一个长度的任意字符

   比如

74*0N：包括了7410N、7420N、74190N、74540N、7440200N 74?0N：包括了7410N、7420N、7430N、7440N

3.2 规格

Eagle中40、74系列通常后缀N:插件封装

   Eagle中40、74系列通常后缀D：贴片封装

   最终的封装一定要以芯片手册为准

   芯片手册查询网站：https://www.alldatasheet.com/或https://www.ic37.com

3.3 常用库名称

（1） 电阻

   R-EU( 欧标 )

   R-US（美标）

   R-TRIMM(电位器)

   （2）电容

   C-EU(欧标无极性)

   C-US(美标无极性)

   C-TRIMM(可调电容)

   CPOL-EU（有极性欧标）

   CPOL-US（有极性美标）

   （3）电感

   L-EU（欧标）

   L-US(美标)

   （4）2.54MM排针：PINHD*

   （5）5.08排针：MSTBV*

   （6）测试点：TP*

   （7） switch  -omron:常用的按键库

   （8）display-*:数据吗LCD等

   （9）rcl:电阻电容电感

3.4 命令

（1）常用命令

   在命令框输入以下命令，回车后开始执行相应的操作。比如删除一个器件，先输入delete回车后，选中器件，就删除了。左边有工具栏，也可直接操作工具栏实现相应的功能。
add：添加器件。输入命令后，在查找框，输入器件的名称查找相应器件

   move：用于移动器件

   delete：用于删除

   net：用于器件之间连线

   group：用来选择操作对象

   （2）工具命令
GRID工具：设计栅格的尺寸（图纸的网格）

   举例

GRID INCH 0.12 lines on GRID ALT INCH 0.01

val工具：设计原件值

   举例，在命令框输入命令后，点击原件，即可实现给原件设置值

   VAL 10K

5 举例实现

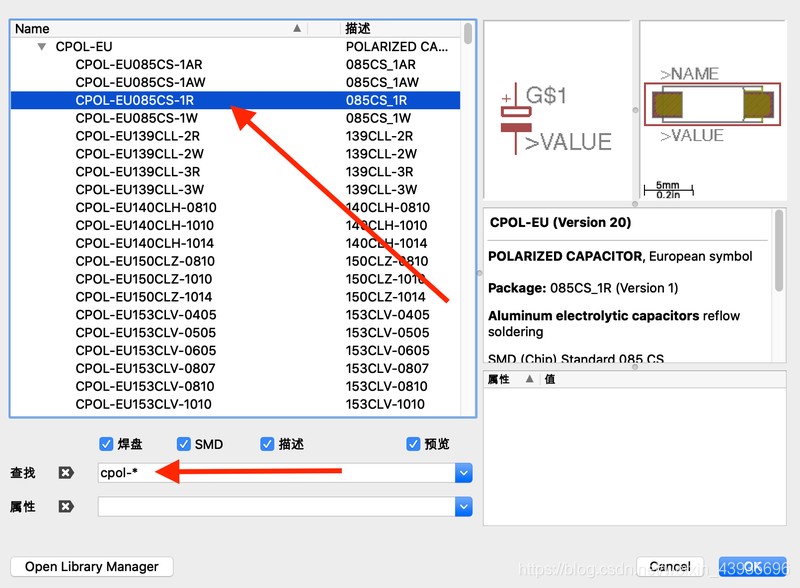

输入add，然后查找cpol-*,找到需要的电容（如图所示）点击OK 插入

同理，然后查找gnd和vcc，然后插入

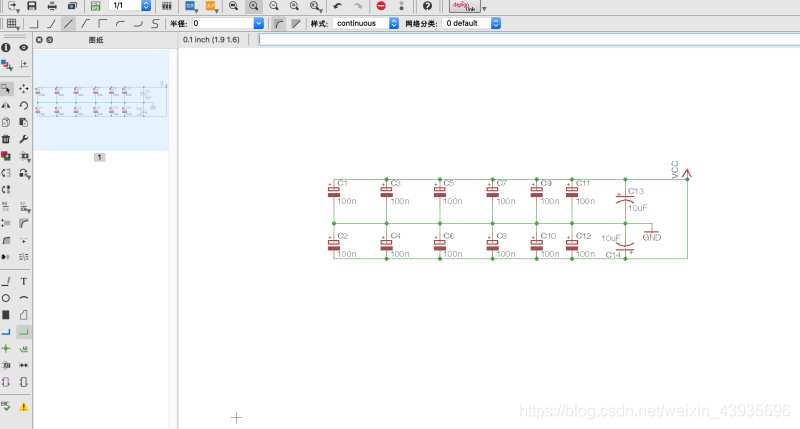

   输入net，开始连接器件。实现如下图
