ANSYS Fluent瞬态模拟动画制作教程

本篇文章的例子的网格划分的文章：ANSYS ICEM CFD二维结构网络生成实例——流动传热

https://blog.csdn.net/weixin_48615832/article/details/114945181

   FLUENT的处理是紧接着这篇文章ANSYS FLUENT二维结构网络数值计算及后处理——流动传热，来进行瞬态 模拟 动画制作。

https://blog.csdn.net/weixin_48615832/article/details/115029861

在初始化流场之前要进行的动画设置操作：

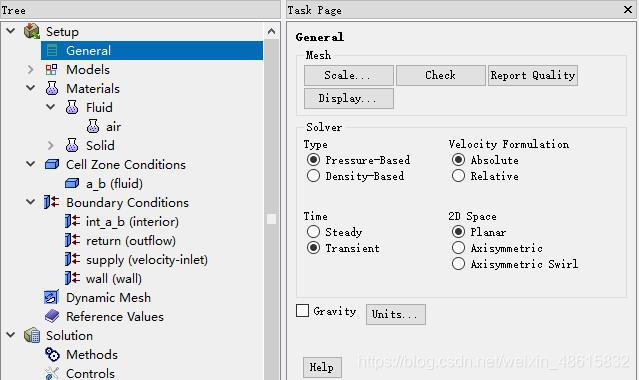

   时间Time改为瞬态Transient

   求稳态时，选择Steady

设置动画面

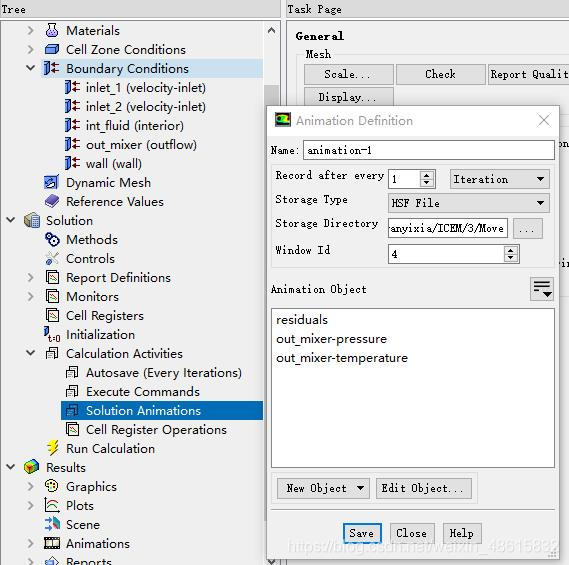

模型 树 →Solution→Calculation Activities→Solution Animations（动画）


   改变名称——liquid_temperature

   New Object→Contour→Contour name改为liquid_temperature1，

record after every 设为1，旁边的设为Iteration，表示每迭代一次时记录一次。可以理解为每迭代一次把图截一下屏，最后动画就是由这么多图片组成的。可以下拉选项框选择Time Step ，根据时间步长来记录温度变化。
