基于ABAQUS的钢管缩径分析

   基于Abaqus的钢管缩径分析，了解金属塑性变形–接触的数值 仿真 方法。获得如下方法和经验：
（1）基于草图关系，避免后续装配调整位置关系

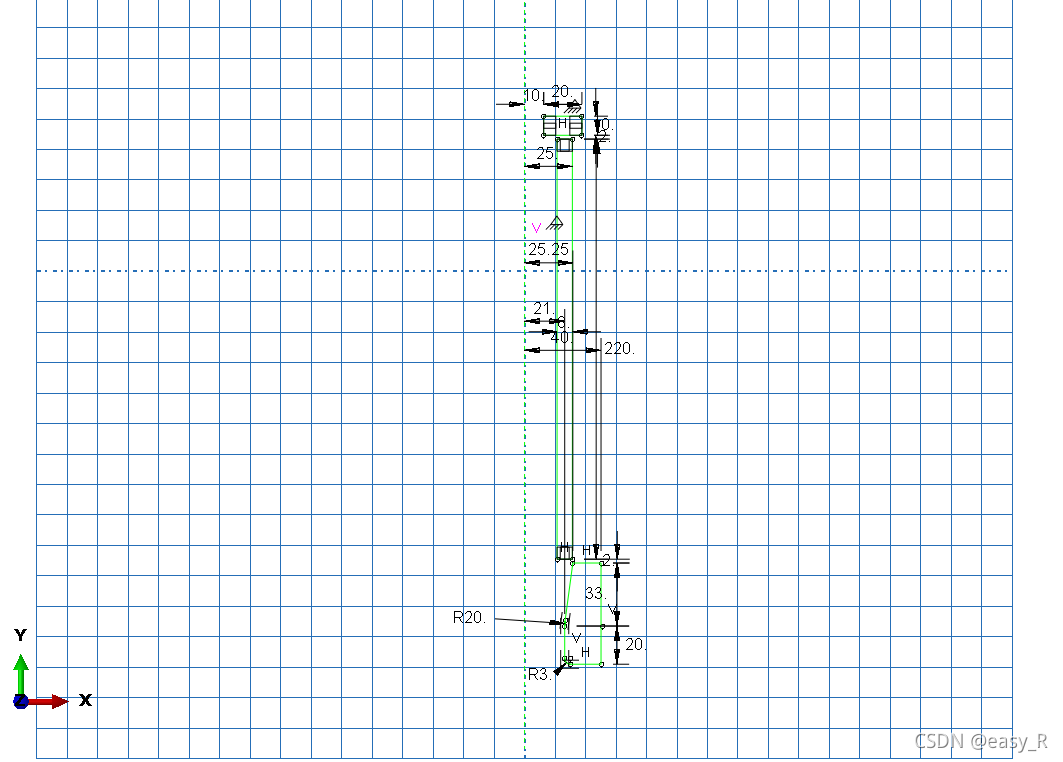

   针对钢管缩径过程，主要包括模头、钢管和缩径模具三个部分组成，很显然组成装配关系。通过提前草图配置，在后续的part建立时，均通过【add sketch】命令调用总草图，来分别建立模头，钢管和缩径模，如此一来简化后续位置关系调整；

（2）定义参考点的时机可能导致后续分析的错误

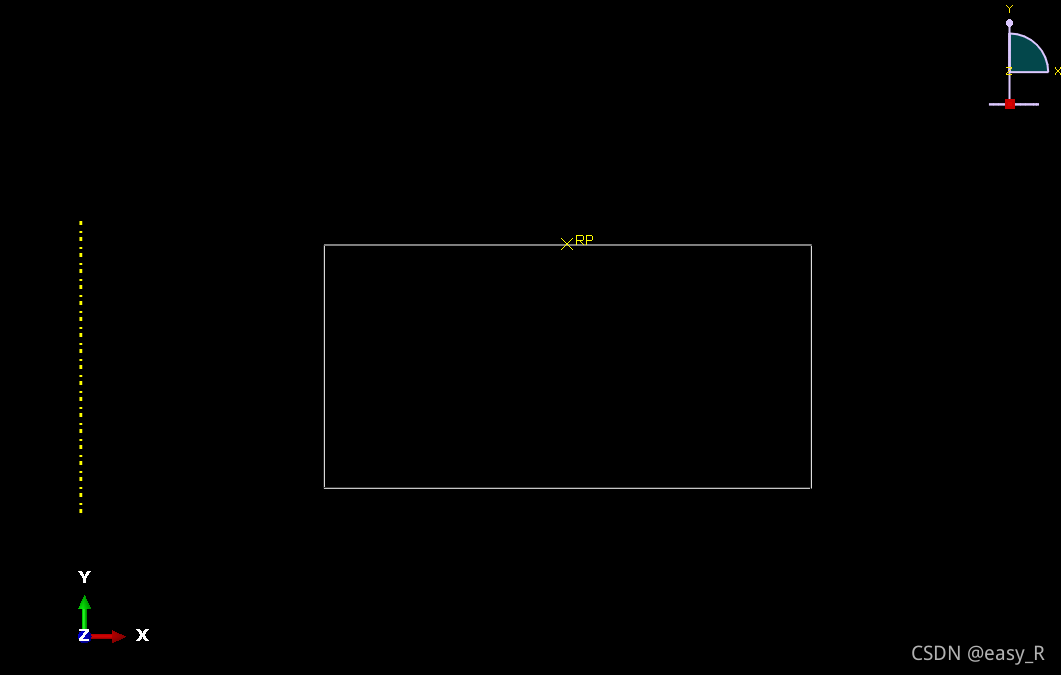

   在添加边界条件时，需要增加load约束，此时如果有参考点会相对简便。参考点"xPR"的添加，应该在建立part之后随后建立，方法是：【tools】–【reference points】

（3）接触定义的内外面选择需要考虑，主从面参考规则

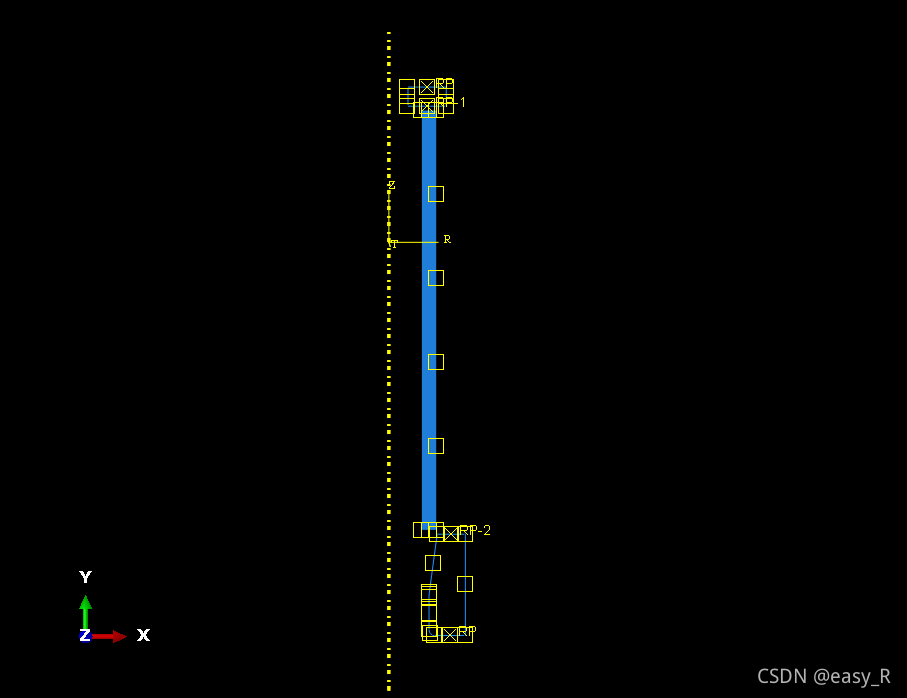

   接触定义时，主从面遵从刚度大的、网格粗大的、硬度高的选择为master surf, 对应面选择为slave surf; 而内外面的选择，则是通过选择颜色【紫色/黄色】；

（4）理解分析步

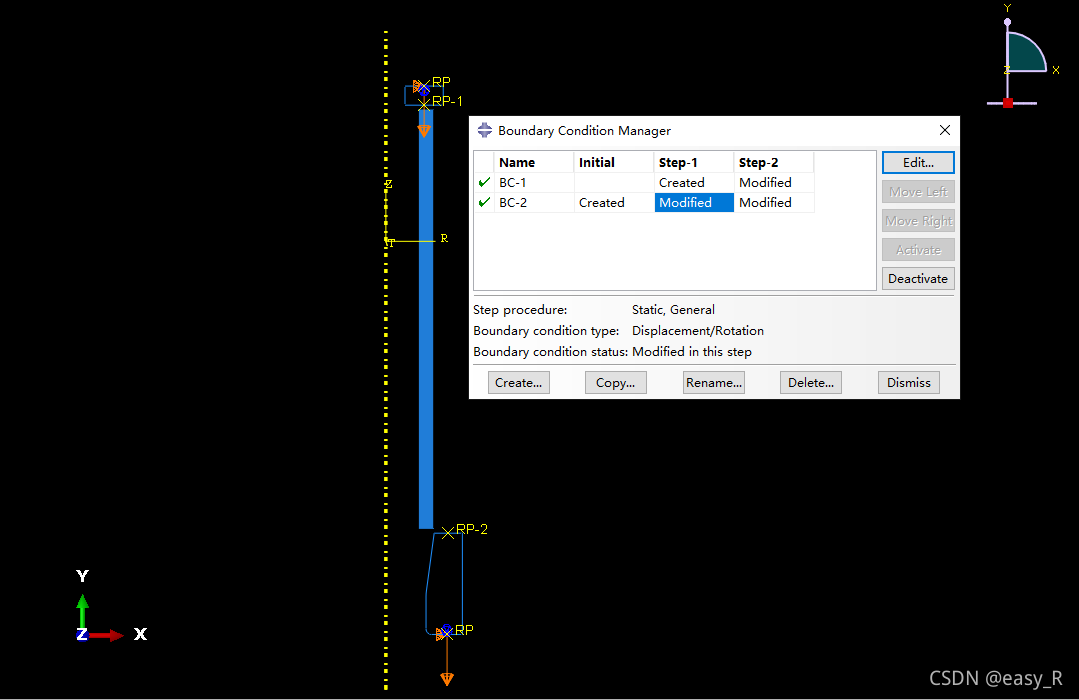

   初始平衡状态，工作状态，其他状态是要分割开来的，要建立不同的 step 来进行描述这个过程的模拟。同时需要结合边界条件boundary condition manager ，来定义不同过程。针对静力学分析，通过位移控制，修改边界约束条件，从而实现不同状态下的分析步求解。我也还不是怎么理解，这里还需要再琢磨琢磨！

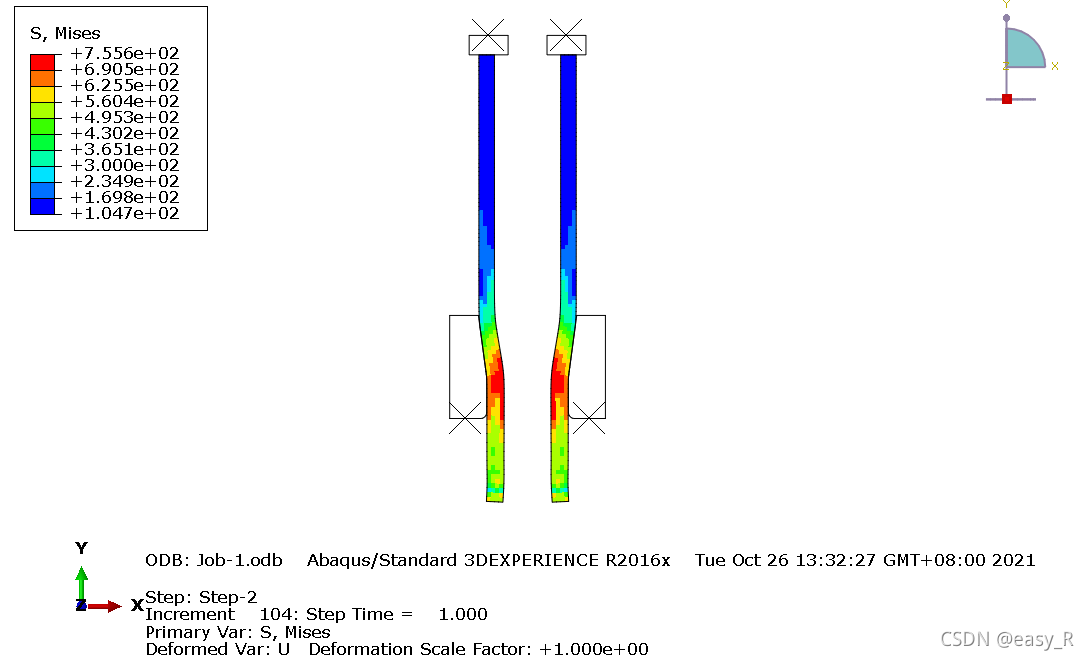

（5）对称分析状态下镜像扩展对称结构的结果!

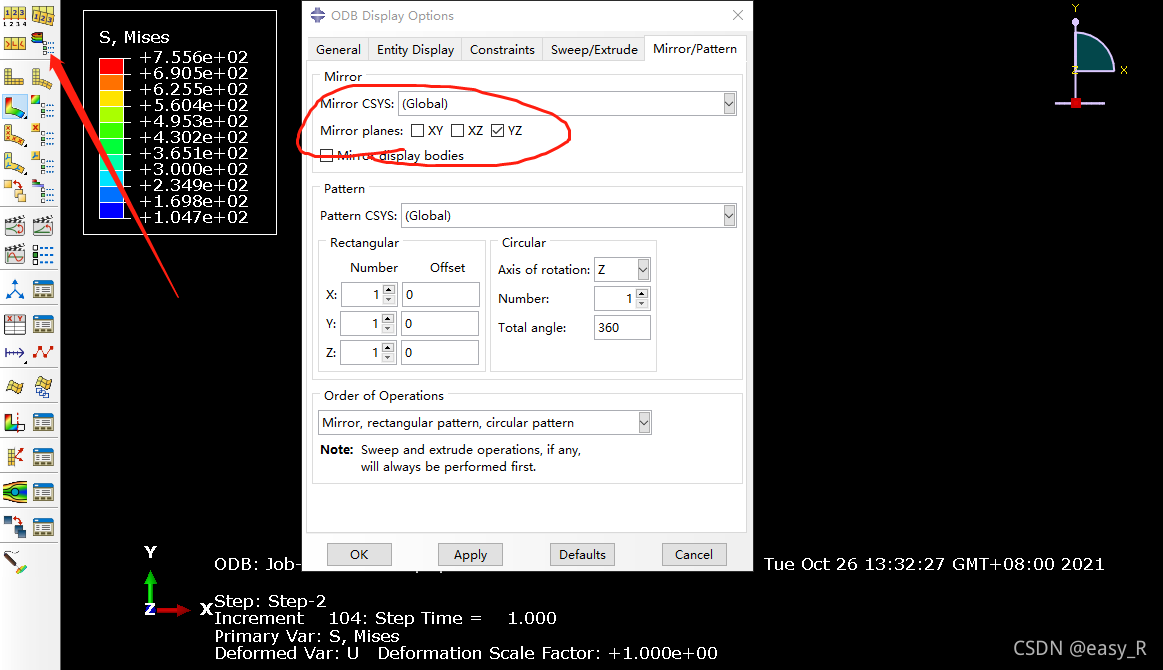

   对称结构扩展对称结果时候，通过一下操作实现即可！


   **（6）动画输出需要注意频率和快慢速度及格式的输出

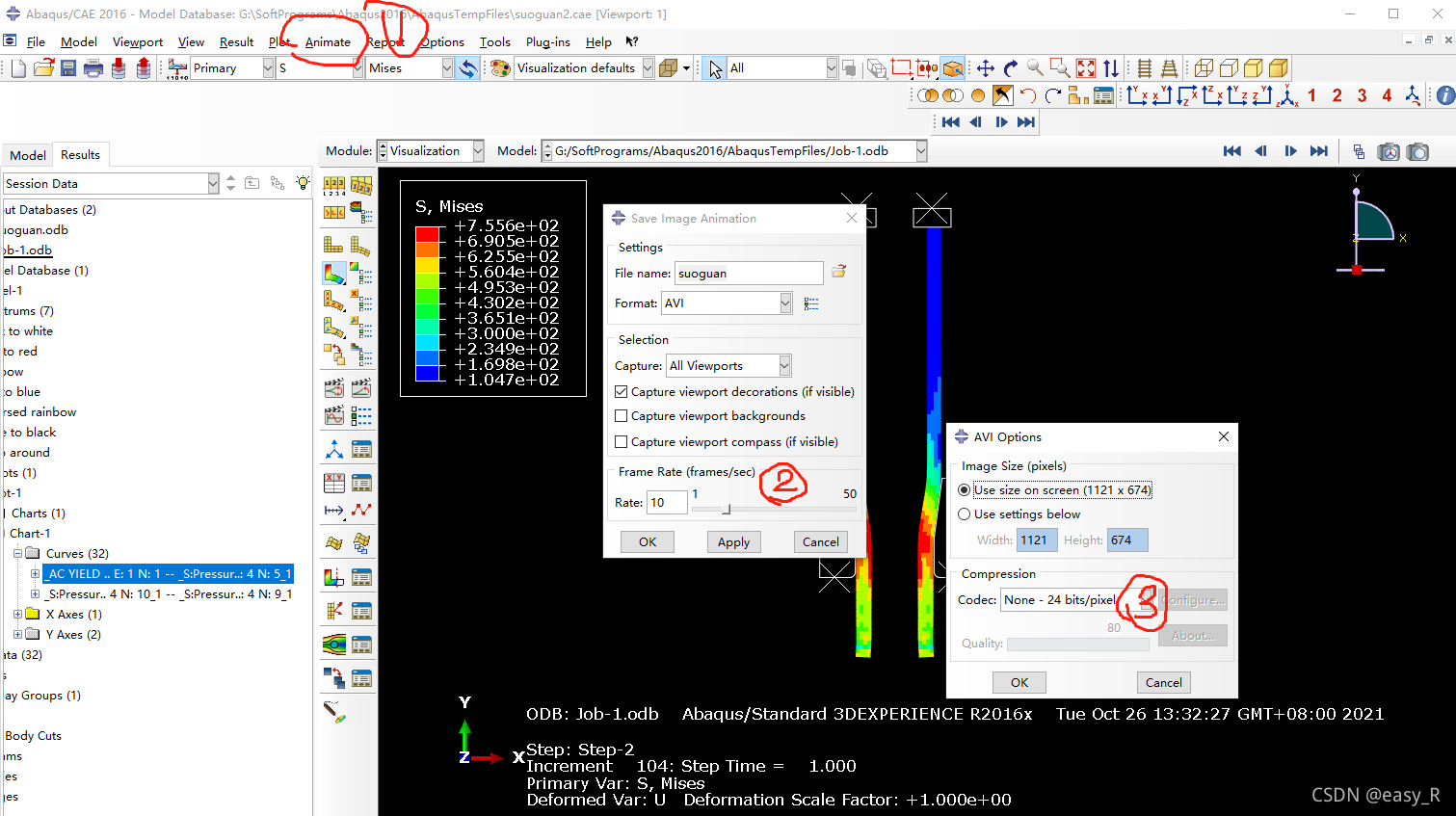

在动画输出时，特别需要注意快慢速度合适，帧数的选择，这样才能输出合适的动画。有时候可能会输出动画后，发现视频并不动，这里是选择的动画编码格式不正确，尤其是要注意下图③处的设置，默认是第一选项！
