ABAQUS热力耦合模拟教程学习笔记

热力耦合模拟

• ch01-固体热传导过程模拟讲解（稳态过程）
• ch02-对流换热过程模拟讲解（稳态过程）
• ch03-辐射换热过程模拟讲解（稳态过程）
• ch04-固体热传导-对流换热-辐射换热模拟讲解（瞬态过程）
• ch05-纯力学分析过程模拟讲解
• ch06-稳态的完全热力耦合过程模拟讲解
• ch07-瞬态的完全热力耦合过程模拟讲解
• ch08-瞬态的顺序热力耦合模拟过程讲解
• ch09-热膨胀子程序UEXPAN的讲解及使用示范
• ch10-接触面之间的接触热传导
• ch11-摩擦生热模拟

学习 资源：BV1je4y1a7Ku

   软件：abaqus2016

   以m为单位制

ch01-固体热传导过程 模拟 讲解（稳态过程）

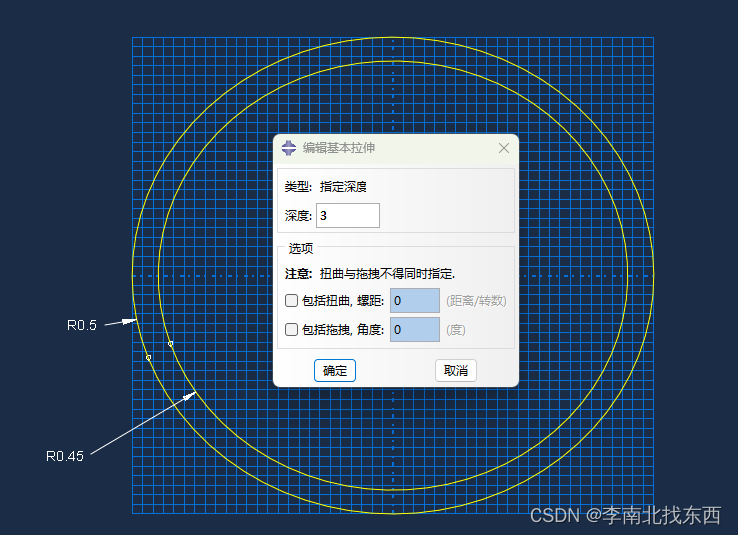

建模 ：3D 可变形 实体 拉伸 大约尺寸1.0


   材料属性：热学–>传热率设置为20

   装配

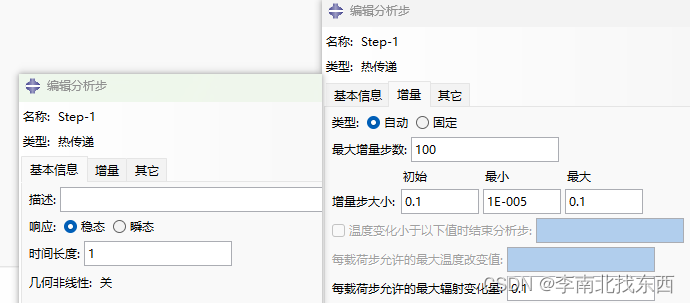

   分析步： step -1热传递

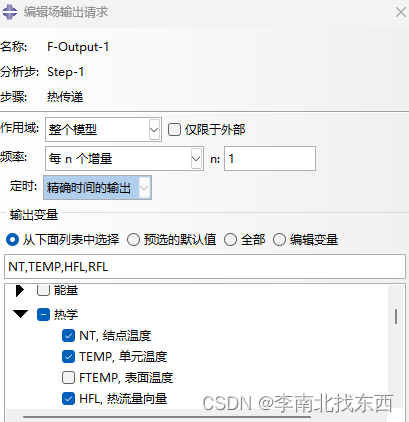

   分析步：场输出


   相互作用：

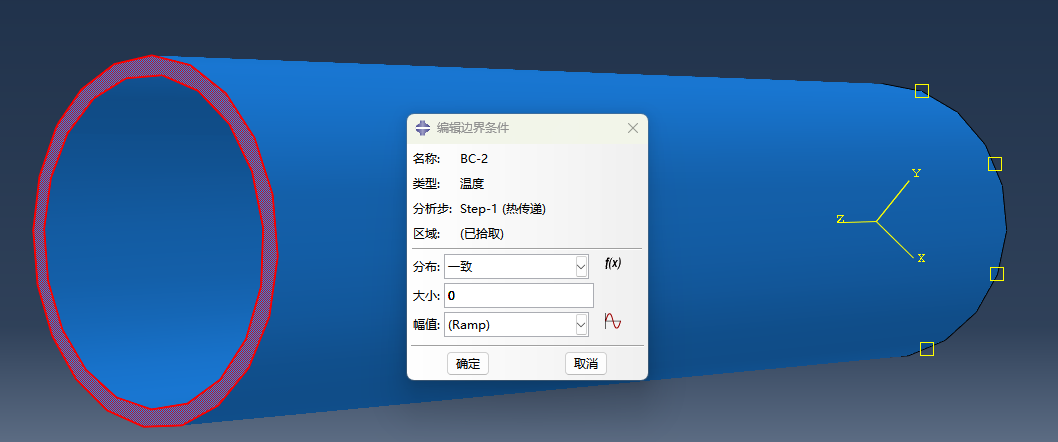

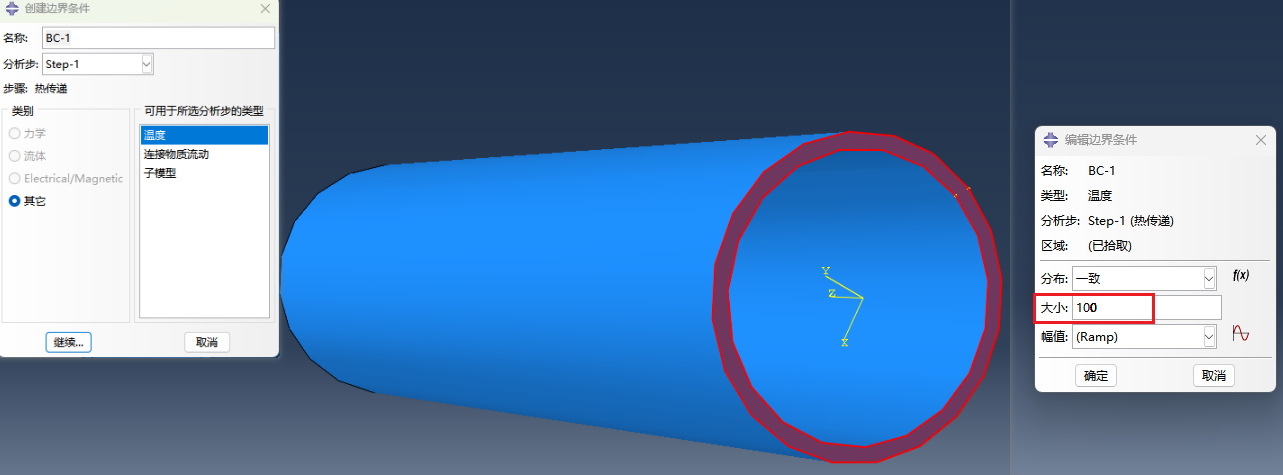

   本节只讨论热传导，载荷中边界条件的设置：一端是高温20℃、一端是低温0℃

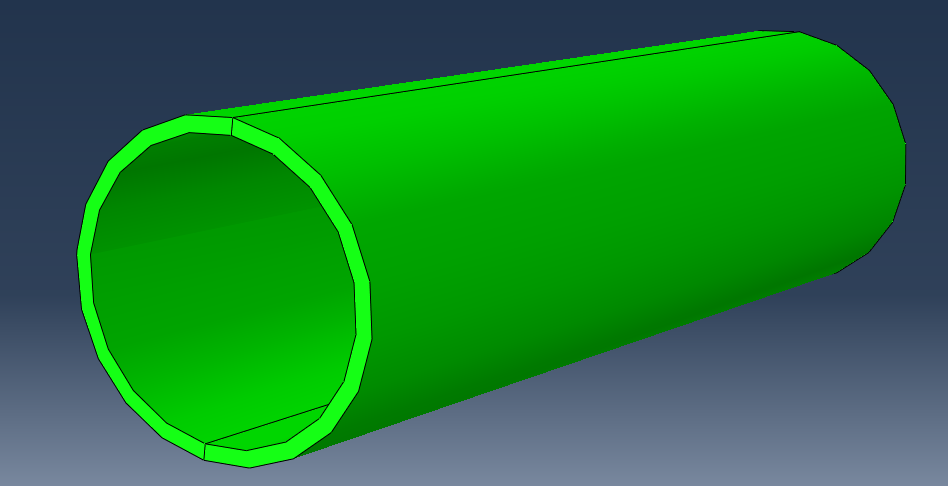

   划分网格：先对部件进行一个剖分（使用YZ基准平面划分，使用三点划分的操作画歪了待 解决 ）

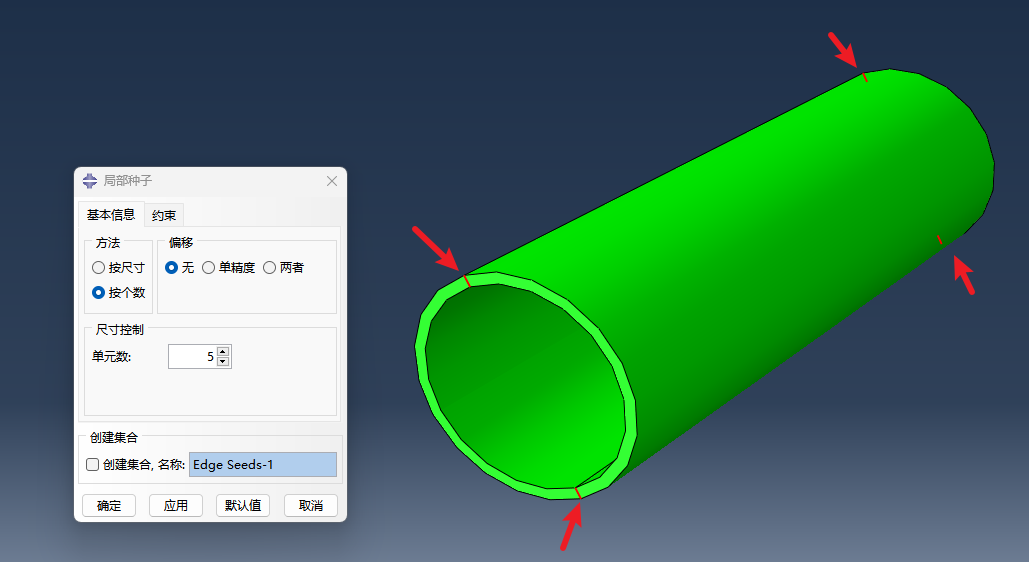

   此时就可以进行结构化的网格划分了，为边布种：

ch02-对流换热过程模拟讲解（稳态过程）

建模、材料属性、装配、分析步操作与前一节相同

   相互作用：

• 创建相互作用属性film：膜条件–>定义膜系数(即对流换热系数)100
• 创建相互作用film：选择分析步step-1、选择表面热交换条件，然后选中部件的外表面中键确认编辑相互作用，因为之前已经创建了film属性，这里可以选择“属性引用”，环境温度是指对流换热外界用的冷却温度，这里设置为0

      载荷、网格操作与前一节相同

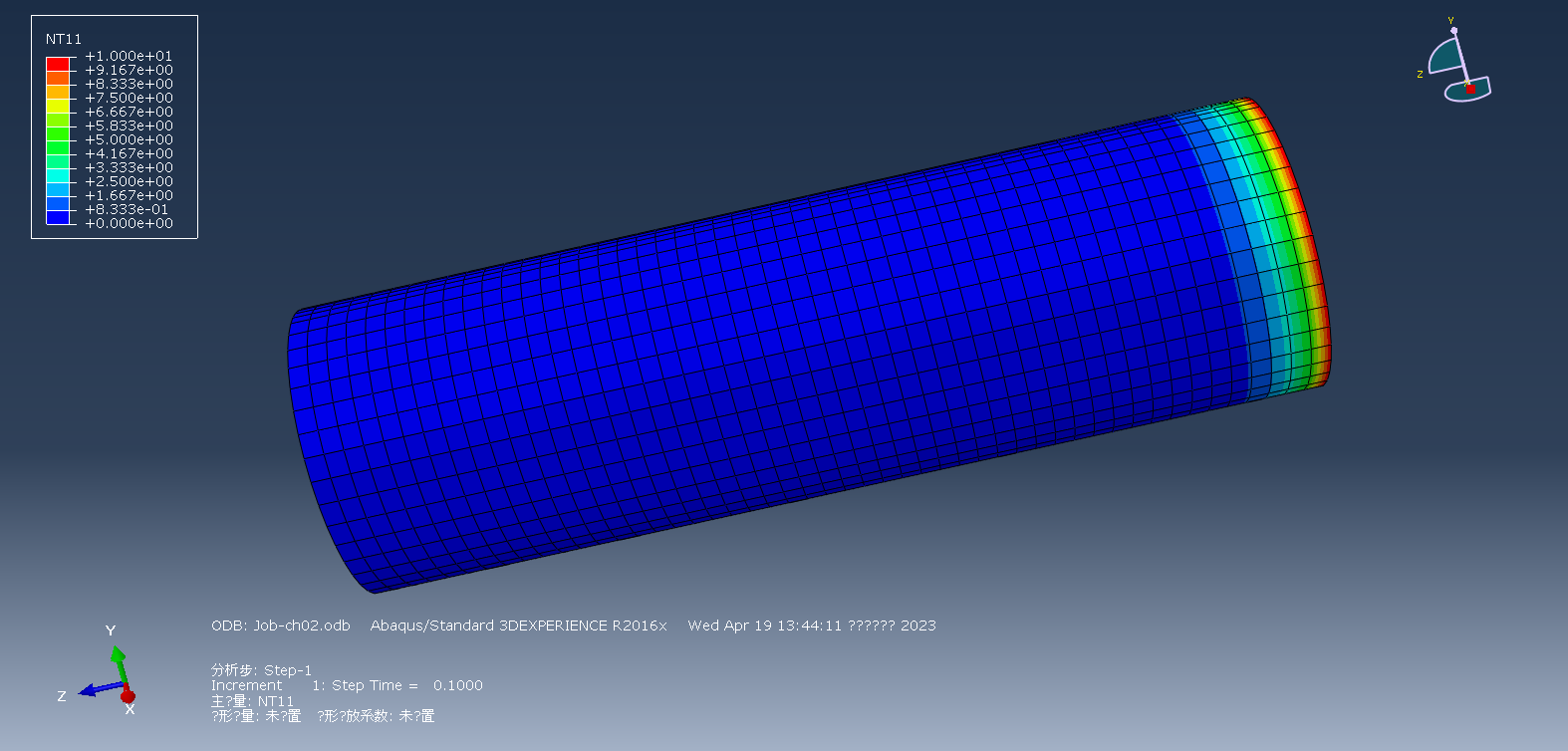

      提交作业：


ch03-辐射换热过程模拟讲解（稳态过程）

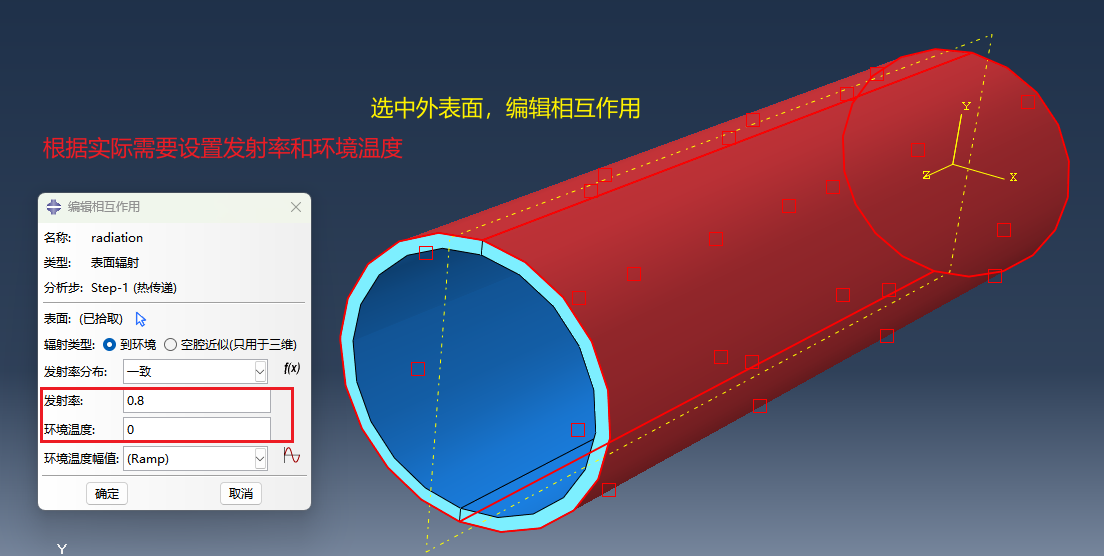

在相互作用步骤中，创建相互作用radiation：发射率最大为1，这里暂设0.8

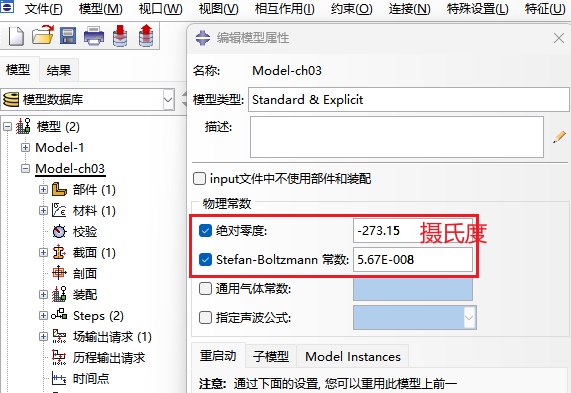

   注意：定义辐射换热，除了在相互作用中定义，还要在model的属性里定义绝对零度和stefan-Boltzmann常数


   其他步骤与ch01相同

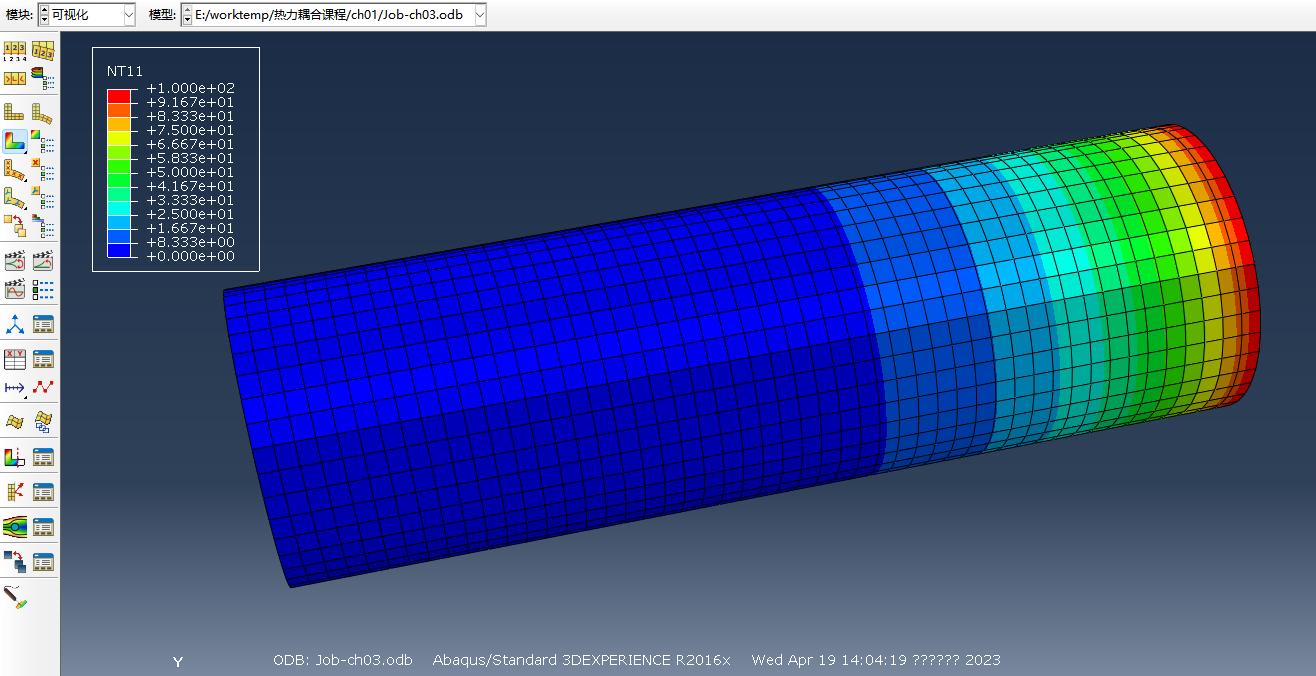

   提交作业：

ch04-固体热传导-对流换热-辐射换热模拟讲解（瞬态过程）

瞬态与时间相关

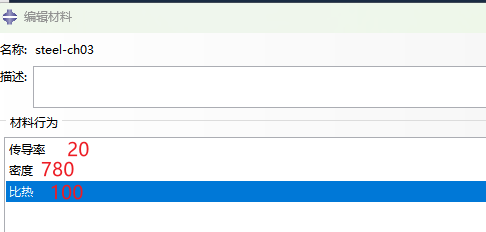

   根据热传导的 控制 方程，与密度、比热容、温度对时间的偏导

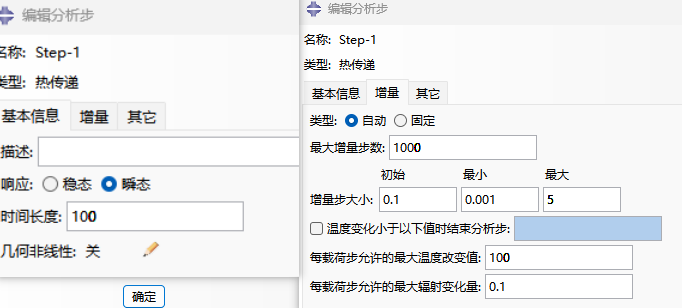

   在分析步step1中使用瞬态响应


   相互作用中，这里假设工况是部件初始温度100摄氏度，放在空气中受到对流换热、辐射换热，温度在100s过程里的 温度变化 情况

• film对流换热：step1、表面热交换条件、属性应用film（因为假设是空气换热，这里film属性设置膜系数为15）、环境温度0
• radiation辐射换热：step1、表面辐射、发射率0.8、环境温度0摄氏度

载荷：模拟冷却过程，在预定义场中设置100℃的温度
