当前位置：服务支持 >  软件文章 >  【ANSYS】网格划分技术之映射网格：结构化网格生成方法

【ANSYS】网格划分技术之映射网格：结构化网格生成方法

阅读数 100
点赞 0
article_banner

网格划分

网格划分的方法有两种，应根据实际情况，选择合适的网格划分方法。

  • 自由网格划分

  • 映射网格划分


生成映射网格的基本条件

在指定四边形单元或六面体单元生成映射网格时，被划分的几何体一般应满足以下条件：

  • 面应为三角形或四边形
  • 体应为四、五、六面体
  • 对边单元分割必须匹配
  • 三角形面或四面体单元分割必须为偶数
  • 上述面与边可以为曲面或曲线，但应光滑无不连续点

面映射网格

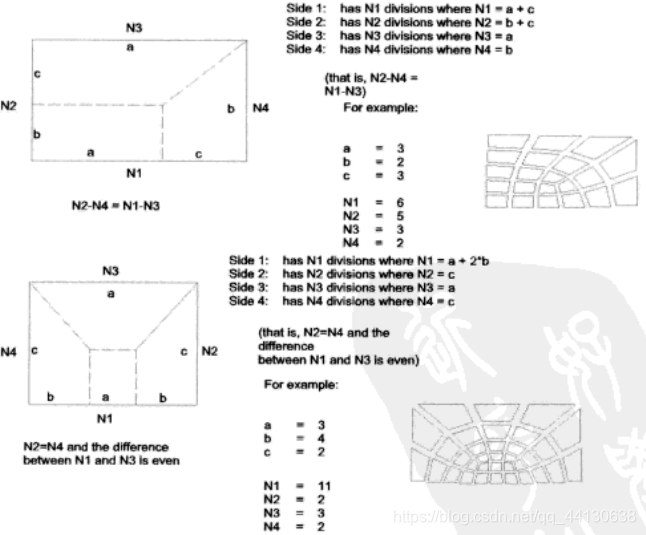

面映射网格划分时应满足对边分割相等或满足如图所示模式之一。
在这里插入图片描述

。

用户也可以通过一个面上的3或4个角点暗示连接。

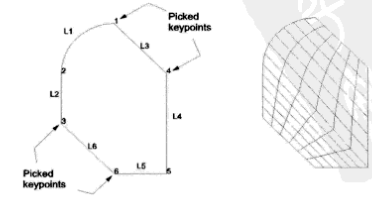

   主菜单选择Preprocessor>meshing>mesh>areas>mapped>by corners 命令 ，在工作区域拾取角点。
在这里插入图片描述

体映射网格

如果体是棱柱或四面体，那么三角形的单元 分割 数必须是偶数。

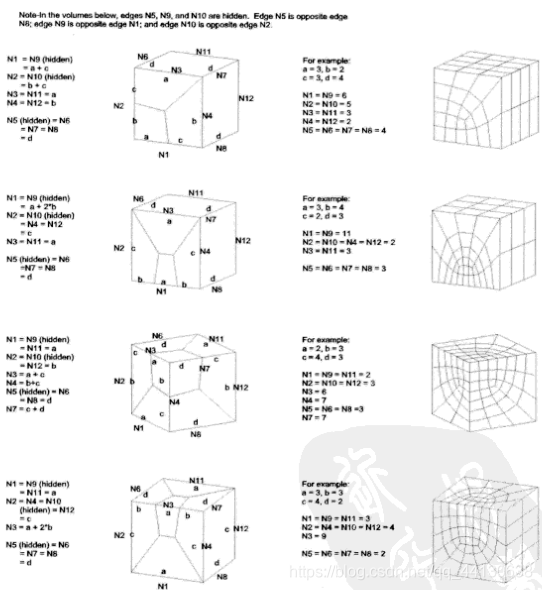

六面体 转换 映射网格只适用于六面体，如图所示。

在这里插入图片描述

参考文献

【1】ANSYS 14.0超级 学习 手册

ANSYSCodeANSYS、abaqus等平台的仿真分析及ACT扩展


免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
