ArcGIS Engine 10.0轻松入门级教程（2）：创建一个ArcGIS Engine桌面应用程序

阅读数 15

这个例子将引导您创建第一个简单的地图显示程序，并添加基本的缩放和漫游功能。如果您之前没有接触过ArcGIS Engine的开发，那么这个例子是您迈入ArcGIS Engine二次开发大门的极好例子，如果您之前没有接触过C#.NET，也无需担心，这个例子将从零开始引导您一步一步完成任务。

1创建一个新的工程

首先打开Microsoft Visual Studio 2008，点击菜单栏中的“文件”—>“新建”—>“项目”，在弹出的对话框中选择新建一个Visual C#的Windows应用程序，之后更改项目名称为“ZZUMap”，更改文件的路径为个人实习文件夹，点击“确定”即可。

选中项目“ZZUMap”中的窗体“Form1”，修改其Name属性为“MainForm”，Text属性为“ZZUMap”。

2添加控件

选择工具箱中的“菜单和工具栏|MenuStrip”，将其拖入窗体。
选择工具箱中的“ArcGIS Windows Forms”节，将“ToolbarControl”控件拖入窗体，并将其属性中的Dock设置为Top。
选择工具箱中的“菜单和工具栏|StatusStrip”，将其拖入到窗体。
选择工具箱中的“容器|SplitContainer”容器拖入窗体，并将其属性中的Dock设置为Fill。

再将“容器|SplitContainer”容器拖入Panel1，设置为水平拆分方向，并将其属性中的Dock设置为Fill。

将TabControl控件拖入Panel1，将Alignment属性设置为Bottom，Dock属性设置为Fill。点击TabPages属性右边的按钮，弹出TabPage集合编辑器，将tabPage1的Name设置为tabPageLayer，Text设置为图层，将tabPage2的Name设置为tabPageProperty，Text设置为属性。

选择“图层”选项卡，拖入TOCControl控件，设置Dock属性为Fill。
选择“属性”选项卡，拖入PropertyGrid设置Dock属性为Fill。
拖入TabControl控件到第一个SplitContainer容器的Panel2，设置Dock属性为Fill。并上述类似的方法，将两个选项卡的Name和Text分别设置为：（tabPageMap、地图），（tabPageLayout，制版）。
选择“地图”选项卡，拖入MapControl控件，设置Dock属性为Fill。
选择“制版”选项卡，拖入PageLayoutControl控件，设置Dock属性为Fill。

将MapControl控件拖入第二个SplitContainer容器的Panel2，设置Dock属性为Fill。
最后将LicenseControl控件拖入到窗体的任意地方。
按F5编译运行还不能运行，因为就很可能是你的ArcEngine10.0没有许可，因为我的就是这个情况，所以会报错，重新授权下就OK了，解决方法：打开program.cs

把ESRI.ArcGIS.RuntimeManager.Bind(ESRI.ArcGIS.ProductCode.EngineOrDesktop);

这句放到Application.SetCompatibleTextRenderingDefault(false);和Application.Run(new Form1());之间。

3控件绑定

通过以上步骤添加的控件还只是单独存在，而我们的程序需要各控件间协同工作，因此要进行控件绑定。

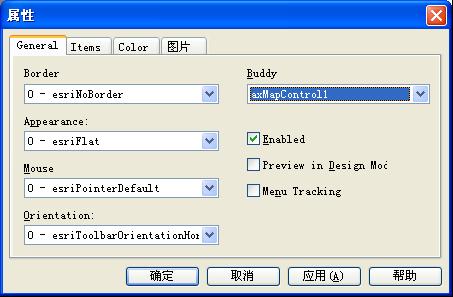

分别右击ToolbarControl、TOCControl控件，将Buddy设置为axMapControl1，如下图所示。

这样，工具条和图层控件就与地图控件关联了。

4添加工具

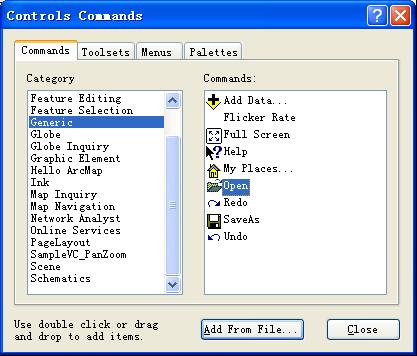

此时，工具条中还没有任何工具，添加的方法也很简单。右击ToolbarControl，选择“属性|Items”，点击Add，选择Commands选项卡中的Generic，双击Open、SaveAs、Redo、Undo即可将相应工具添加到工具条。
常见的工具有：
Map Navigation中的导航工具，Map Inquiry中的查询工具，Feature Selection中的选择工具，你可以根据需要酌情添加工具，如下图。

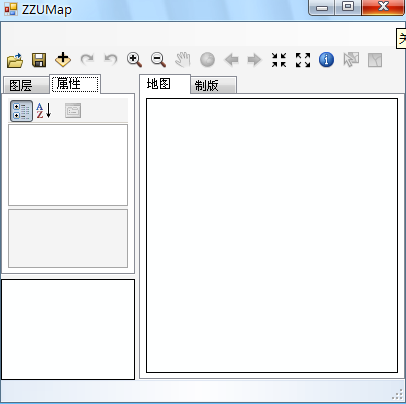

目前为止运行程序界面如下：

5添加菜单

在设计视图中，单击菜单栏，会出现“请在此处键入”的提示，单击提示就可以键入菜单名称，如“文件”，再单击“文件”，即可输入其下拉子菜单。

每创建一个菜单，请在其属性面板中设置 Name 属性，而且不要为中文，因此 Name 值将是此菜单响应函数的函数名的一部分，带中文的函数名，总是不好吧。我们将添加新建（ New ）、打开（ Open ）、添加数据（ AddData ）、保存（ Save ）、另存为（ SaveAs ）、退出（ Exit ）这些菜单，（）内为相应的 Name 属性值。

你可以在属性面板中的 Text 属性中，把菜单名设置为中英文形式，如“打开 O pen ”，带下划线的 O 表示此项菜单的快捷键是字母 O ，设置方法是在相应字母前加上“ & ”字符，如“打开 &Open ”。但这种快捷键只在打开此下拉菜单时才有效，即当你单击“文件”菜单弹出下拉菜单时，按下字母 O 就可以定位到“打开”菜单。

还有一种在程序运行时都有效的全局快捷键，可以在属性面板中的“ ShortCutKeys ”中设置。

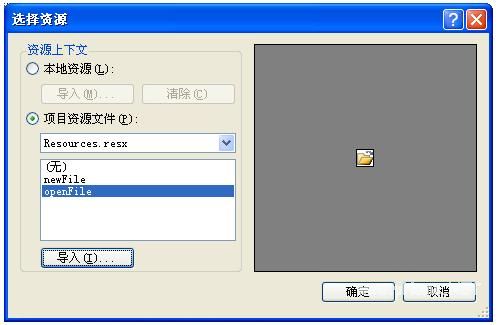

你还可以在属性面板中的 Image 属性中设置你喜欢的菜单图标。单击 Image 那一行右边的按钮，弹出如下菜单。选择“项目资源文件”，再单击导入就可以选择你的图标了。

最终效果如下所示。

注意，在解决方案面板中，选中刚才添加的所有图标，在其属性面板中将生成操作设置为“嵌入的资源”，这一点很重要！菜单的实现参考ArcEngine自带的模板MapControl Application中的菜单实现。先新建一个类，命名为CreateNewDocument.cs，添加引用：

using ESRI.ArcGIS.ADF.BaseClasses;
using ESRI.ArcGIS.ADF.CATIDs;
using ESRI.ArcGIS.Controls;
using ESRI.ArcGIS.Carto;
using ESRI.ArcGIS.SystemUI;
using System.Windows.Forms;

在构造函数中继承类：

public class CreateNewDocument : BaseCommand；

{

……

}

然后将以下代码复制覆盖到类CreateNewDocument中

private IHookHelper m_hookHelper = null;

//constructor
public CreateNewDocument()
{
//update the base properties
base.m_category = ".NET Application";
base.m_caption = "NewDocument";
base.m_message = "Create a new map";
base.m_toolTip = "Create a new map";
base.m_name = "DotNetTemplate_NewDocumentCommand";
}

#region Overridden Class Methods

/// <summary>
/// Occurs when this command is created
/// </summary>
/// <param name="hook">Instance of the application</param>
public override void OnCreate(object hook)
{
if (m_hookHelper == null)
m_hookHelper = new HookHelperClass();

m_hookHelper.Hook = hook;
}

/// <summary>
/// Occurs when this command is clicked
/// </summary>
public override void OnClick()
{
IMapControl3 mapControl = null;

//get the MapControl from the hook in case the container is a ToolbarControl
if (m_hookHelper.Hook is IToolbarControl)
{
mapControl = (IMapControl3)((IToolbarControl)m_hookHelper.Hook).Buddy;
}
//In case the container is MapControl
else if (m_hookHelper.Hook is IMapControl3)
{
mapControl = (IMapControl3)m_hookHelper.Hook;
}
else
{
MessageBox.Show("Active control must be MapControl!", "Warning", MessageBoxButtons.OK, MessageBoxIcon.Exclamation);
return;
}

//check to see if there is an active edit session and whether edits have been made
DialogResult result;
IEngineEditor engineEditor = new EngineEditorClass();

if ((engineEditor.EditState == esriEngineEditState.esriEngineStateEditing) && (engineEditor.HasEdits() == true))
{
result = MessageBox.Show("Would you like to save your edits", "Save Edits", MessageBoxButtons.YesNoCancel, MessageBoxIcon.Question);

switch (result)
{

case DialogResult.Cancel:
return;

case DialogResult.No:
engineEditor.StopEditing(false);
break;

case DialogResult.Yes:
engineEditor.StopEditing(true);
break;

}
}

//allow the user to save the current document
DialogResult res = MessageBox.Show("Would you like to save the current document?", "AoView", MessageBoxButtons.YesNo, MessageBoxIcon.Question);
if (res == DialogResult.Yes)
{
//launch the save command
ICommand command = new ControlsSaveAsDocCommandClass();
command.OnCreate(m_hookHelper.Hook);
command.OnClick();
}

//create a new Map
IMap map = new MapClass();
map.Name = "Map";

//assign the new map to the MapControl
mapControl.DocumentFilename = string.Empty;
mapControl.Map = map;
}

#endregion

然后定义指针和变量：

privEmpty; ate ESRI.ArcGIS.Controls.IMapControl4 m_mapControl = null;
private ESRI.ArcGIS.Controls.IPageLayoutControl3 m_pageLayoutControl = null;
private string m_mapDocumentName = string.

最后在菜单按钮的事件中填入以下代码：

private void AddData_Click(object sender, EventArgs e)
{
int currentLayerCount = this.axMapControl1.LayerCount;

ICommand pCommand = new ControlsAddDataCommandClass();

pCommand.OnCreate(this.axMapControl1.Object);

pCommand.OnClick();

}

private void Save_Click(object sender, EventArgs e)
{
//execute Save Document command
if (m_mapControl.CheckMxFile(m_mapDocumentName))
{
//create a new instance of a MapDocument
IMapDocument mapDoc = new MapDocumentClass();
mapDoc.Open(m_mapDocumentName, string.Empty);

//Make sure that the MapDocument is not readonly
if (mapDoc.get_IsReadOnly(m_mapDocumentName))
{
MessageBox.Show("Map document is read only!");
mapDoc.Close();
return;
}

}

private void SavaAs_Click(object sender, EventArgs e)
{
//execute SaveAs Document command
ICommand command = new ControlsSaveAsDocCommandClass();
command.OnCreate(m_mapControl.Object);
command.OnClick();

}

private void Open_Click(object sender, EventArgs e)
{
//execute Open Document command
ICommand command = new ControlsOpenDocCommandClass();
command.OnCreate(m_mapControl.Object);
command.OnClick();
}

private void Exit_Click(object sender, EventArgs e)
{
//exit the application
Application.Exit();
}

private void New_Click(object sender, EventArgs e)
{
//execute New Document command
ICommand command = new CreateNewDocument();
command.OnCreate(m_mapControl.Object);
command.OnClick();

}

6PageLayout与MapControl联动

在ArcMap程序中，数据视图和布局视图中的数据改变是实时互动的，那是因为它们本来就是在处理同一份数据。将axMapControl1中的Map拷贝到axPageLayoutControl1代码如下：

private voidCopyAndOverwriteMap() { //Get IObjectCopy interface IObjectCopy objectCopy =newObjectCopyClass(); //Get IUnknown interface (map to copy) object toCopyMap = axMapControl1.Map; //Get IUnknown interface (copied map) object copiedMap = objectCopy.Copy(toCopyMap); //Get IUnknown interface (map to overwrite) object toOverwriteMap = axPageLayoutControl1.ActiveView.FocusMap; //Overwrite the PageLayoutControl's map objectCopy.Overwrite(copiedMap,reftoOverwriteMap); } 要实现axPageLayoutControl1中的数据与axMapControl1中的数据同步，需要在axMapControl1的以下事件中写入相应的代码： private voidaxMapControl1_OnMapReplaced(objectsender, ESRI.ArcGIS.MapControl.IMapControlEvents2_OnMapReplacedEvent e) { CopyAndOverwriteMap(); } private voidaxMapControl1_OnAfterScreenDraw(objectsender, ESRI.ArcGIS.MapControl.IMapControlEvents2_OnAfterScreenDrawEvent e) { //Get IActiveView interface IActiveView activeView = (IActiveView) axPageLayoutControl1.ActiveView.FocusMap; //Get IDisplayTransformation interface IDisplayTransformation displayTransformation = activeView.ScreenDisplay.DisplayTransformation; //Set the visible extent of the focus map displayTransformation.VisibleBounds = axMapControl1.Extent; axPageLayoutControl1.ActiveView.Refresh(); //根据MapControl的视图范围,确定PageLayoutControl的视图范围 CopyAndOverwriteMap(); } private voidaxMapControl1_OnViewRefreshed(objectsender, ESRI.ArcGIS.MapControl.IMapControlEvents2_OnViewRefreshedEvent e) { //axTOCControl1.Update (); CopyAndOverwriteMap(); }

运行但是axTOCControl控件图层不显示，这是因为还要设置SetBuddyControl，ToolBarControl控件中同样要设置，只需要在在主窗口Load函数中添加下面一句话就可以了

private void MainForm_Load(object sender, EventArgs e) { axTOCControl1.SetBuddyControl(axMapControl1);//ADD axToolbarControl1.SetBuddyControl(m_mapControl); }
