Eplan P8手把手教程：两种设计方法、符号库、部件库——此时不学更待何时（第二篇）

Eplan p8 的设计方式有：面向图形设计和 面向对象  设计。

简单的说就是：

面向图形设计就是先进行电气图的设计，在根据所选型的设备进行关联。

面向对象设计就是在设计电气图时，直接插入相应的设备。

一、面向图形设计

1、符号的参考关联及触点 映像 设置

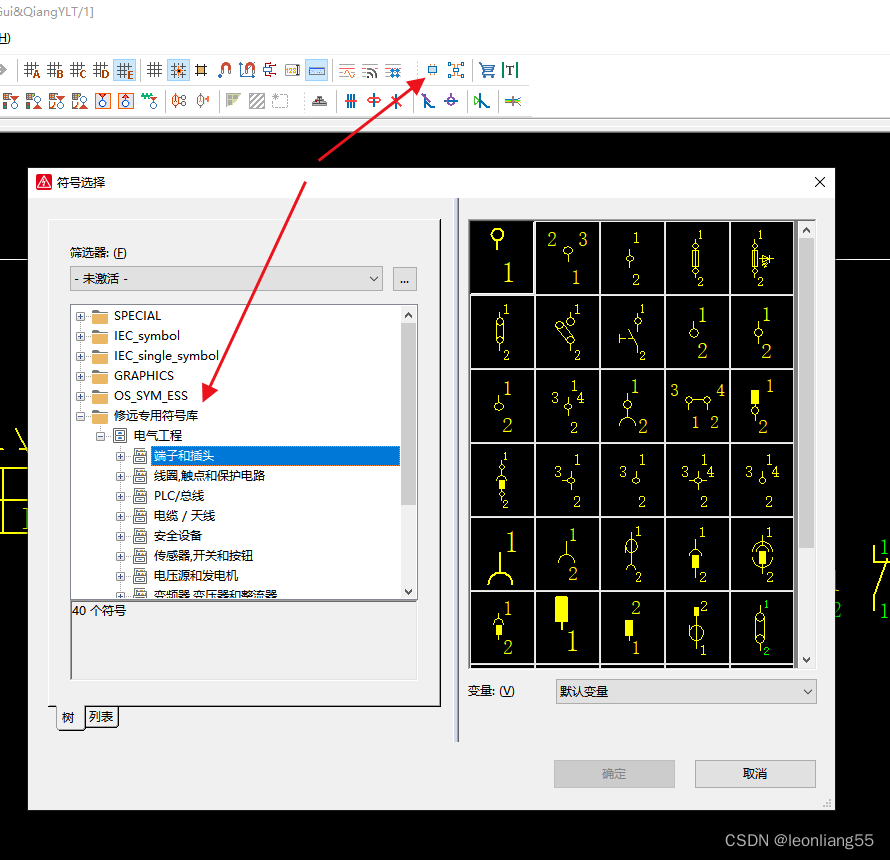

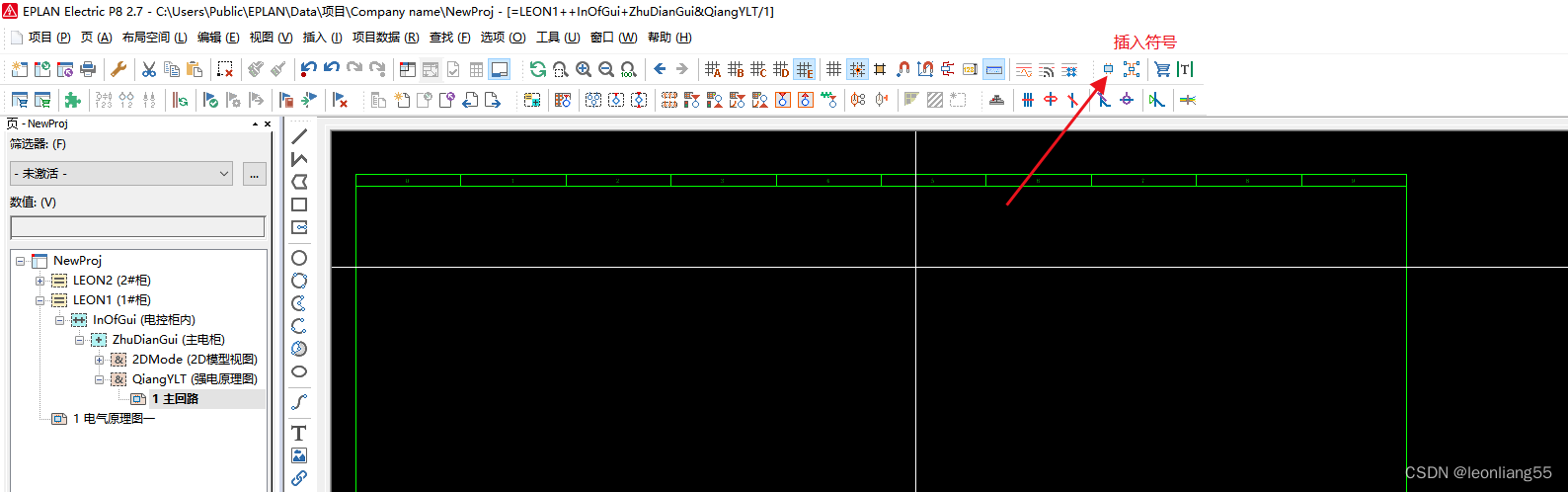

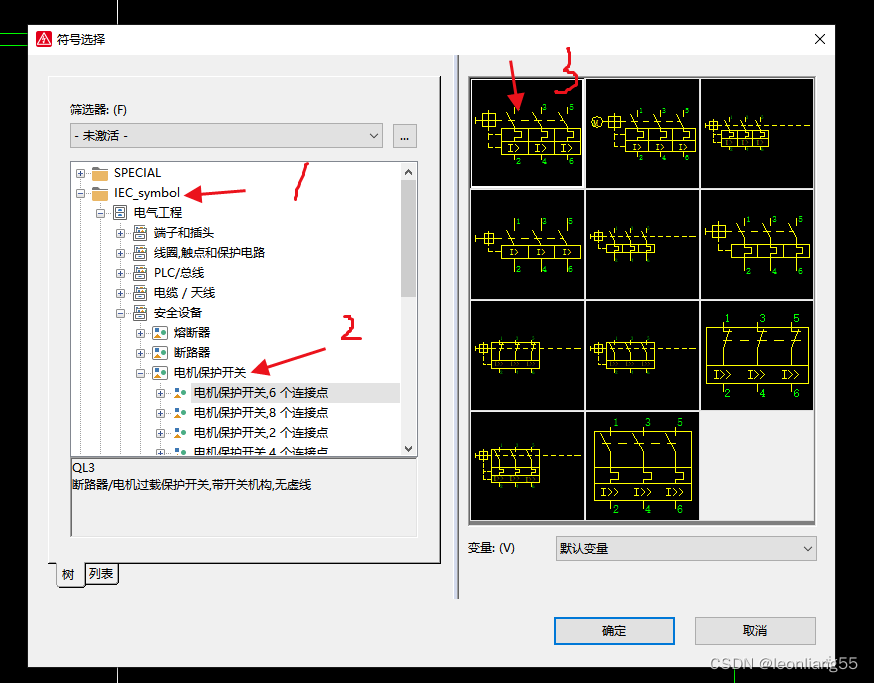

插入符号

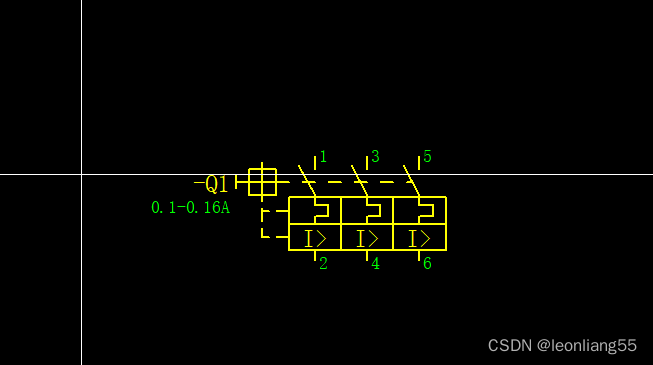

以插入电机保护开关为例

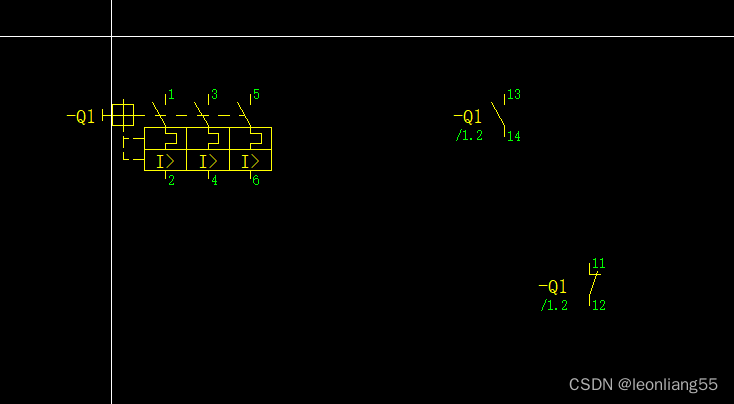

再插入一个常开触点和常闭触点，，将其与电机保护开关关联（即将常开触点和常闭触点的设备标识符设置为-Q1）。

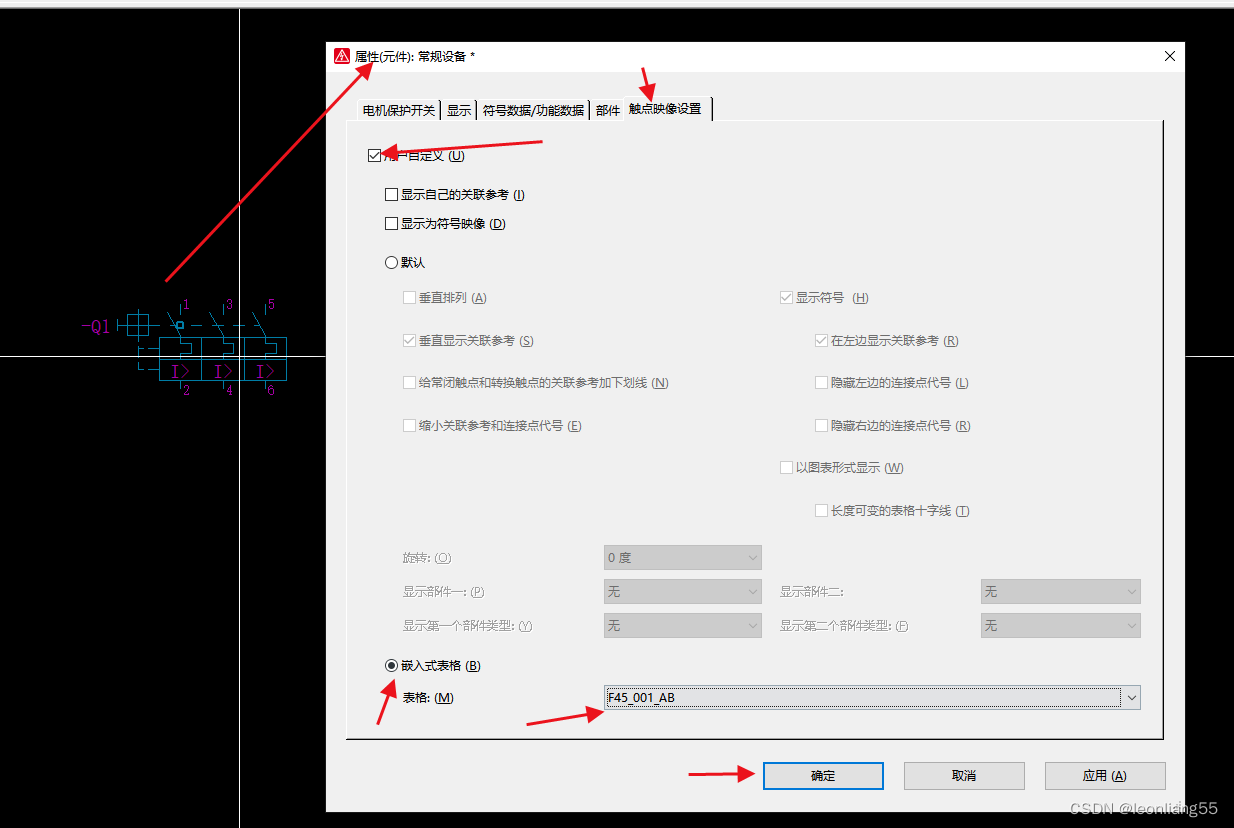

设置Q1属性，选择最右侧卡中的--触点映像设置

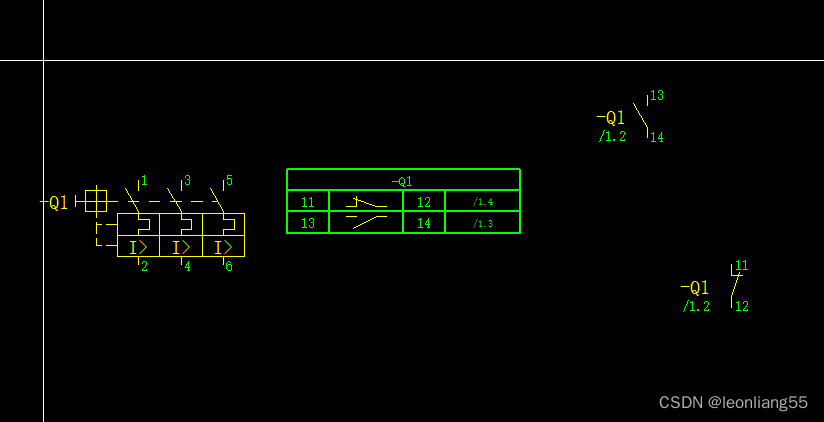

设置完毕后即可在主功能中显示辅助触点的关联参考。

注：有些设备没有触点映像设置，即不可设置该触点映像。

2、将设备符号与设备进行关联

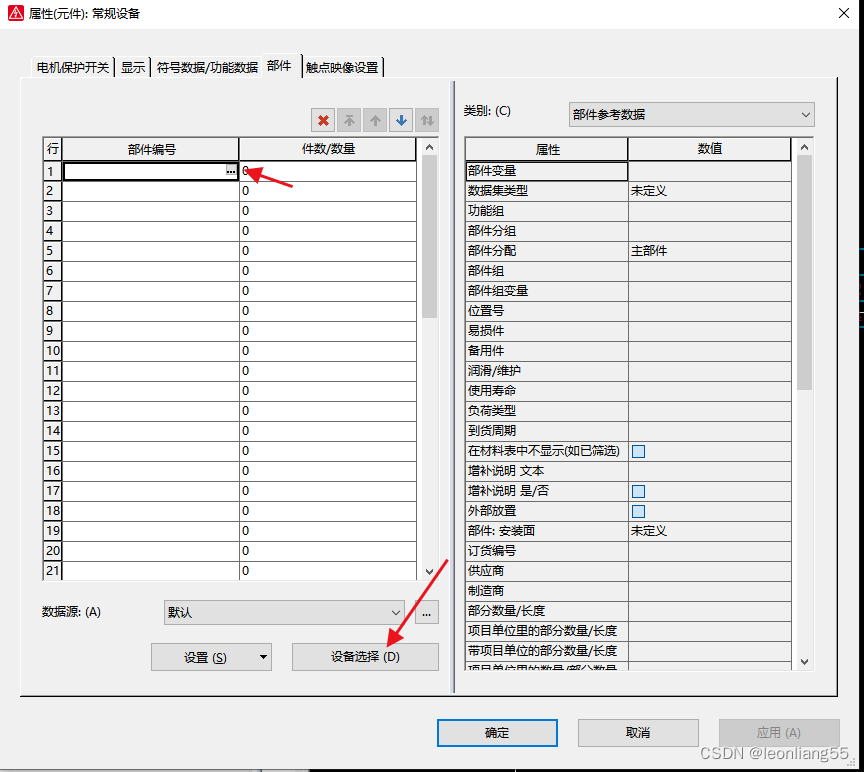

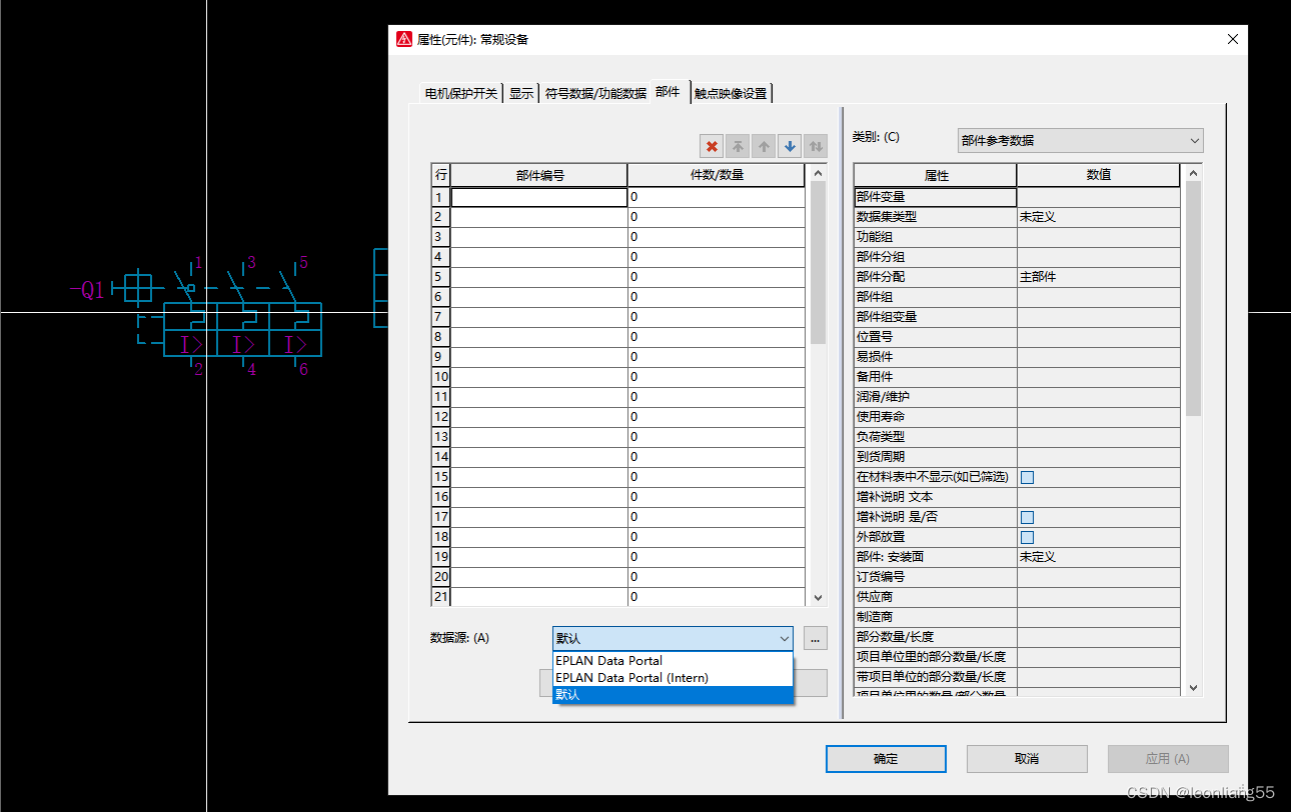

选中设备，右击属性（或双击元件）

注：数据源中的EPLAN Data Protal 仅支持正版使用，需要账号和密码。

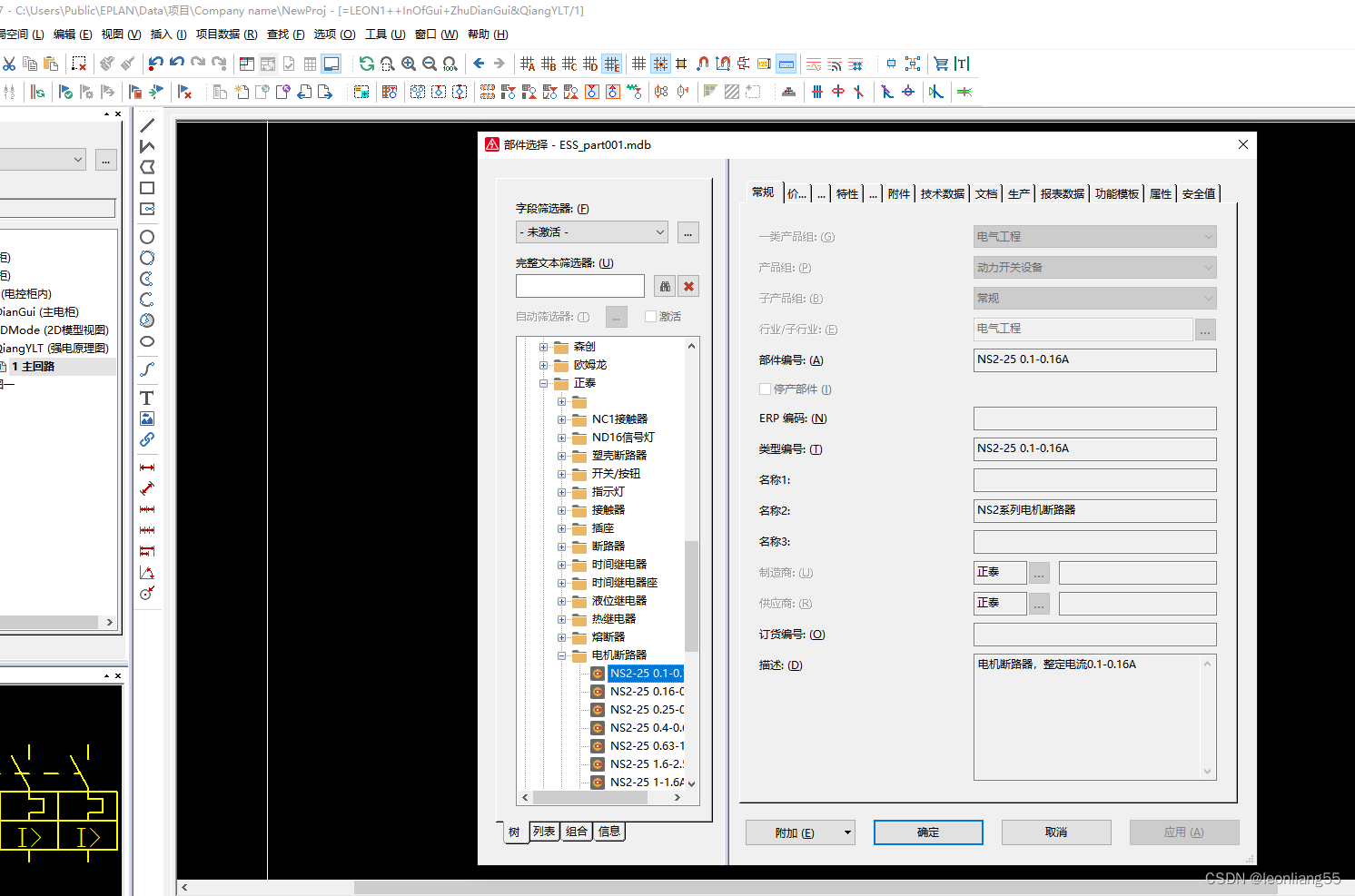

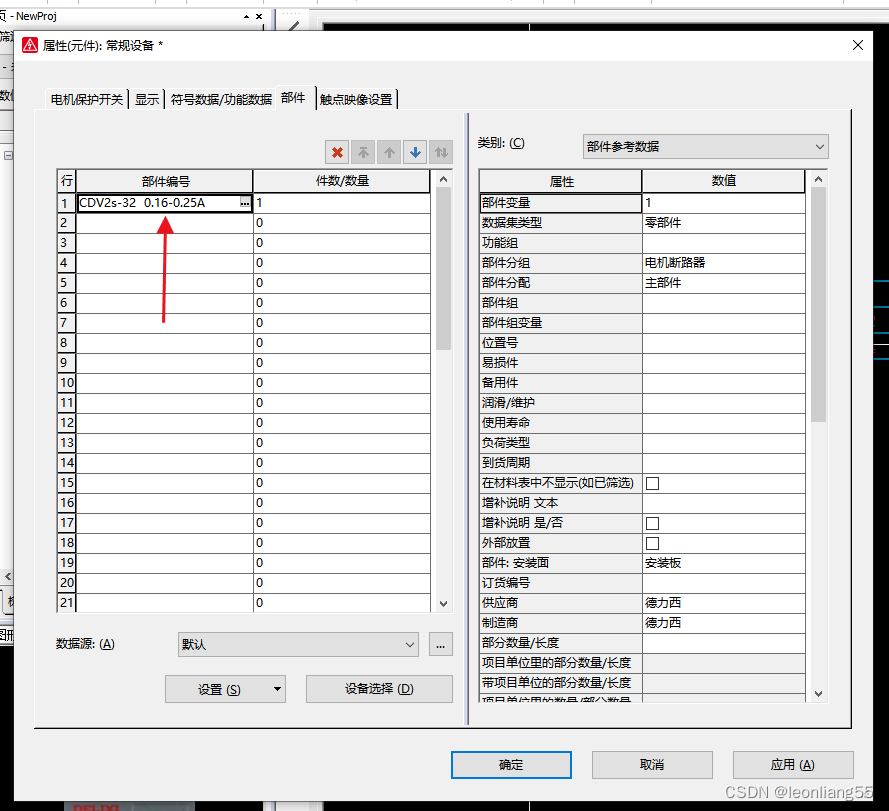

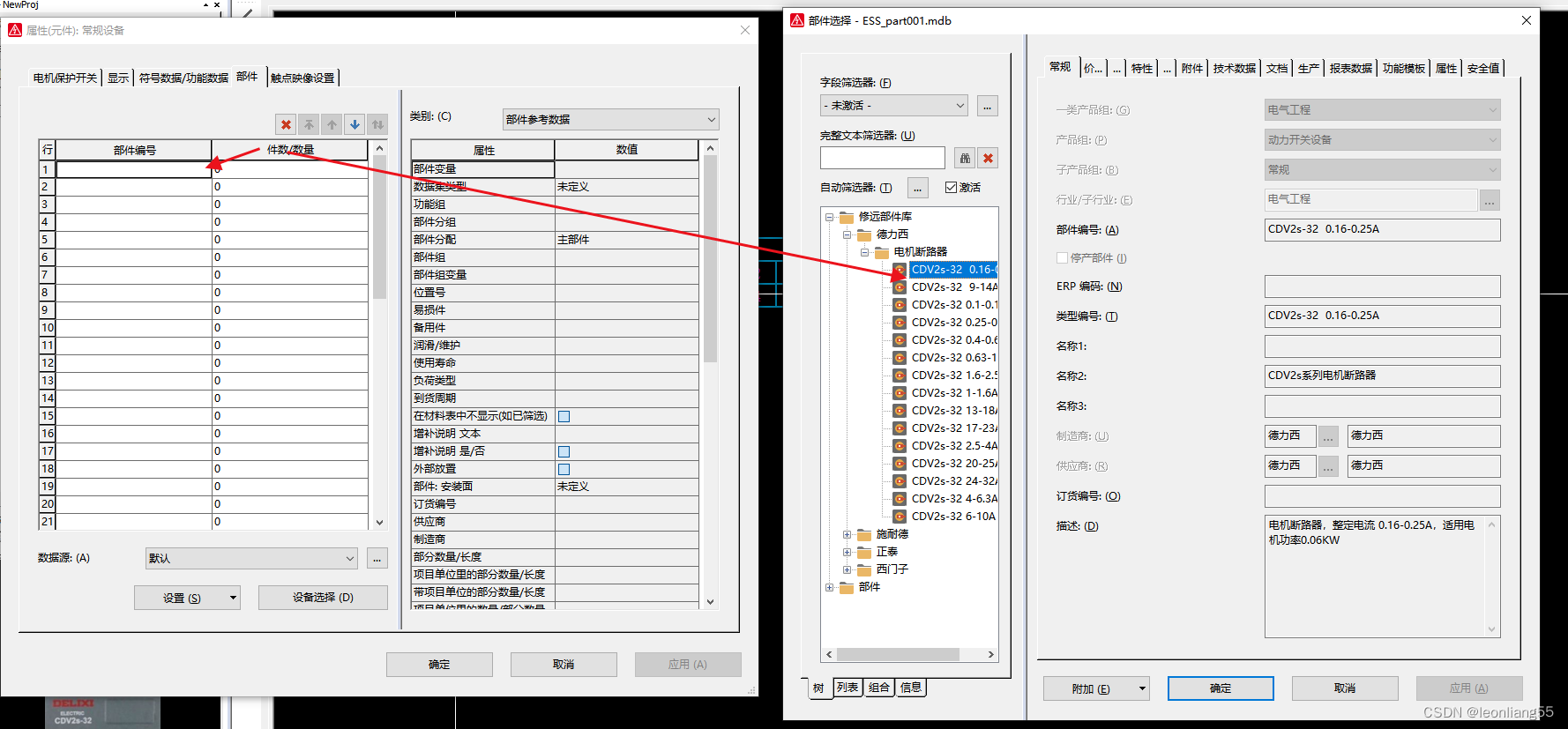

选择设备数据

二、面向对象设计

直接插入设备

上方工具栏选择：   插入----设备

三、属性和全局属性的区别

属性，修改时仅对当前选中的符号数据进行修改。

全局属性，修改时会将所有名称相同的符号数据都进行修改。

四、添加符号库

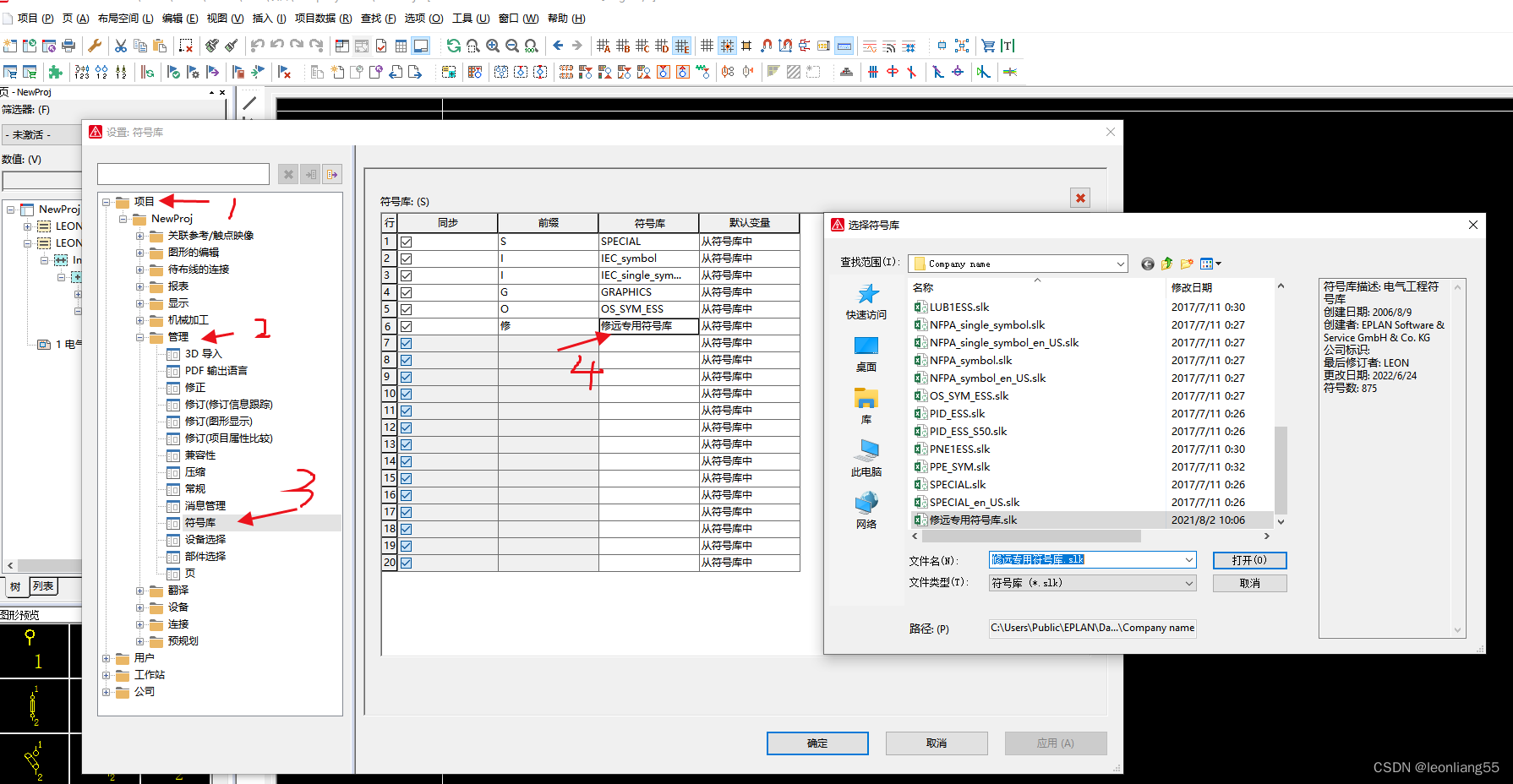

选项-----设置----项目----管理----符号库

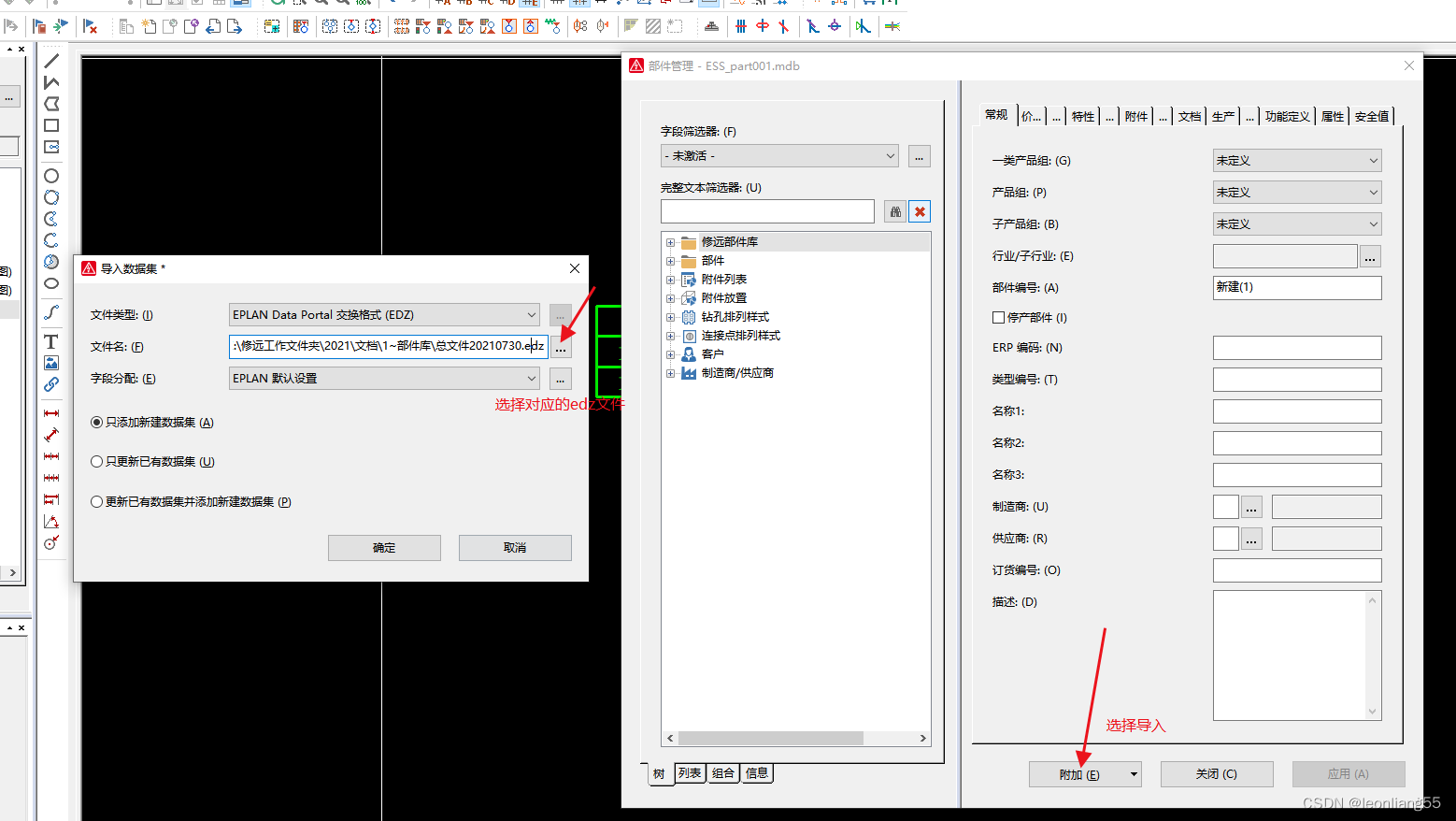

五、部件库的添加

工具---部件---管理

这样，符号库和部件库就添加好了。

赶紧试试吧。

附本人所用符号库与部件库

链接：https://pan.baidu.com/s/1yJ1XI_8IV4MzGQUdTJrhIw
提取 码：xoku
