Cadence使用技巧（二）：加载显示文件、更改代码编辑器、导出版图Label坐标

1、加载显示文件

一般在.cdsinit中调用命令drLoadDrf  “xxx.drf”即可在cadence启动时自动加载电路/版图高亮等设置；但是对于某些工艺库，当打开具体的电路后会自动加载默认的display文件，此时需要在cdsinit文件中增加一句：

ddGetObj( “pdk_name”)

然后再跟一条drLoadDrf即可。

2、更改默认编辑器

cadence默认的 代码编辑器  很难用，因此可以换成外部编辑器如gedit，在cdsinit文件里加如下两句：

editor= “gedit”

envSetVal( “textedit” “useExternalEditor” ‘boolean t)即可。如果要取消使用外部编辑器，将最后的参数t换为nil。

gedit默认不带语法检查，代码编辑完成后，以只读模式打开代码即可进入cadence自带的编辑器进行语法检查和创建symbol。

3、导出版图中端口的坐标

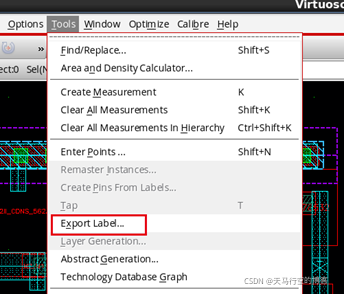

数字后端  工程中需要读取数字版图和模拟版图接口的坐标。在layout窗口，tool菜单中export label即可。

图1
