Ansys仿真TDR：时域反射计分析

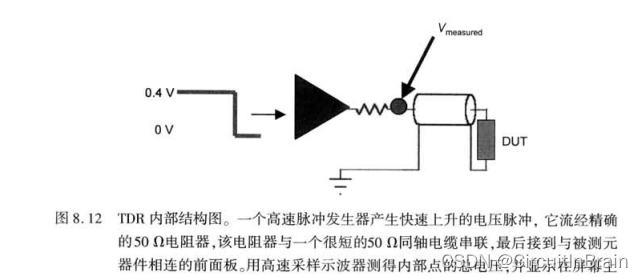

一  TDR测量的原理：

二  时域反射计TDR的电路仿真

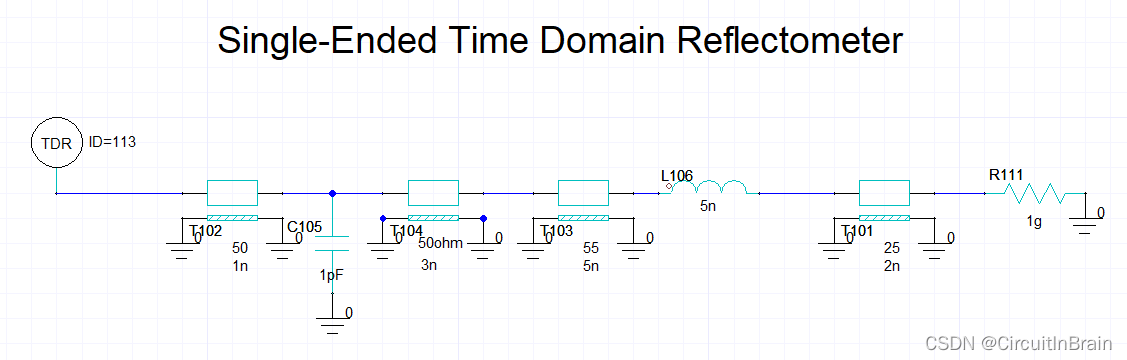

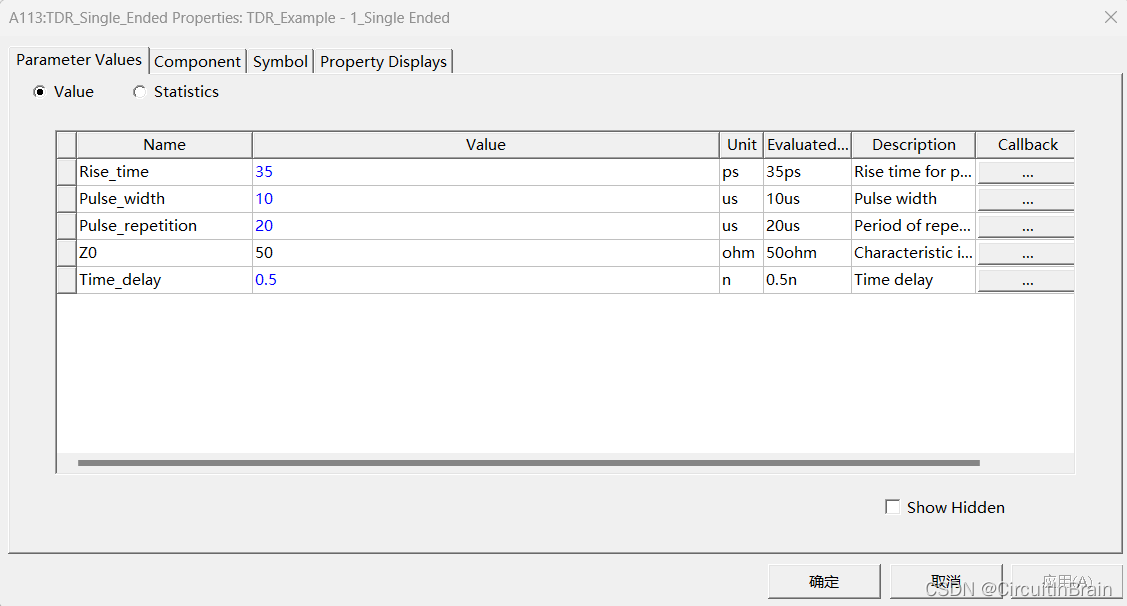

打开Ansys的TDR电路 例程 ，单端电路和TDR源的设置如下图所示，被测的DUT为4段传输线和一个电容，一个电感。

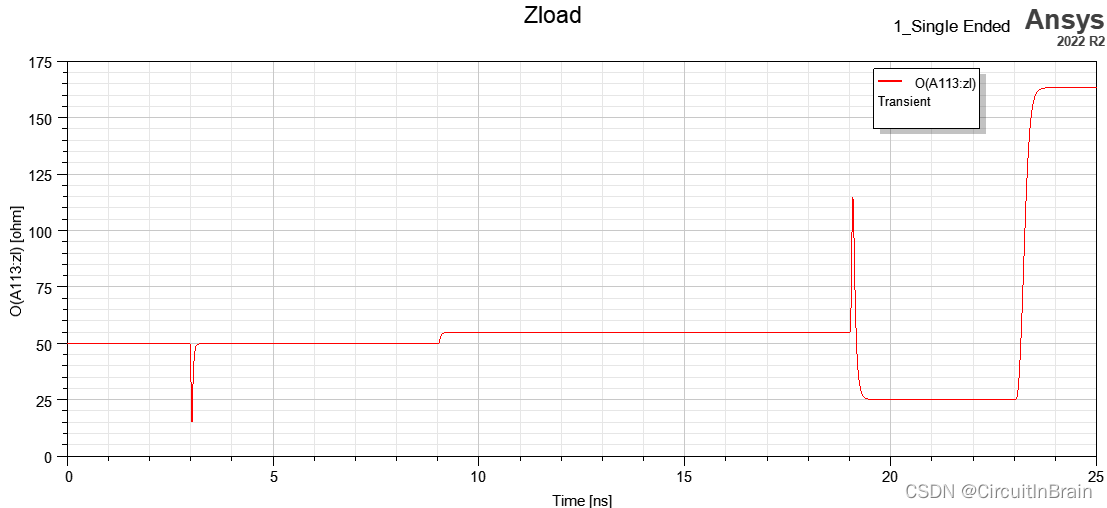

TDR测的结果如下：

       信号到负载电容的时间为1.5ns，然后在容性负载产生发射，又经过1.5ns给到TDR测试源，所以在3ns处看到容性负载的反射，然后又经过3ns的50R传输线到55R的传输线，所以在9ns（4.5ns *2）时，TDR测到55R传输线的阻抗变化，后面以此 类  推。

三  PCB上走线的TDR测试

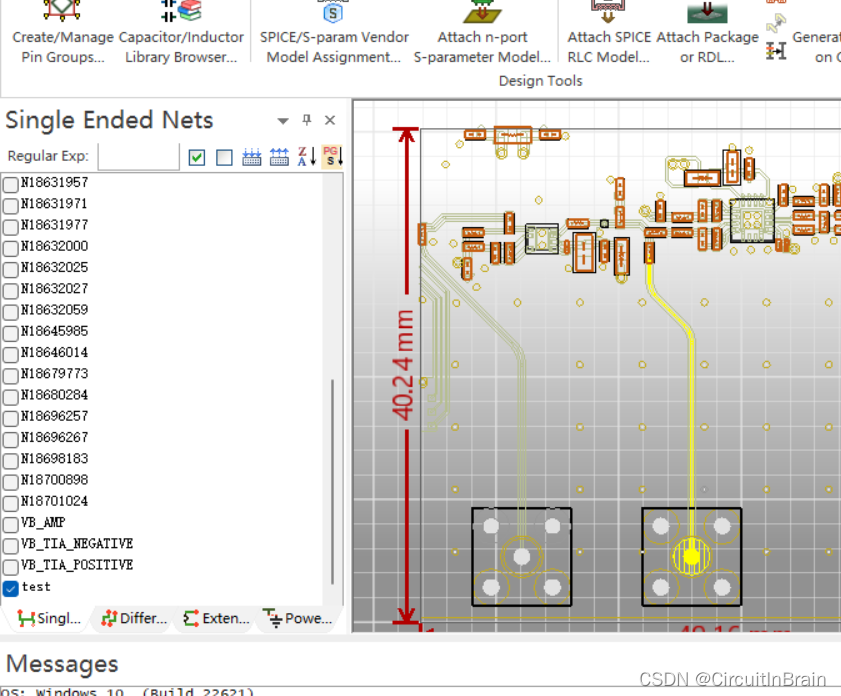

1>打开待测的的传输线，修改网路名称，比如这里我们选择了一个单端的50R传输线，命名为test。

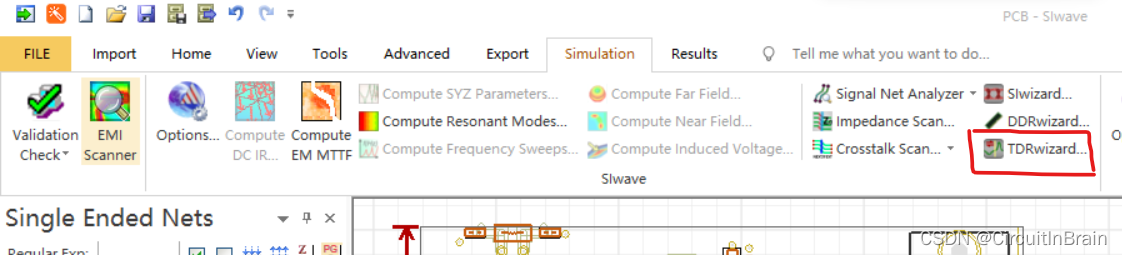

2>选择Simulation菜单下的TDRwiard

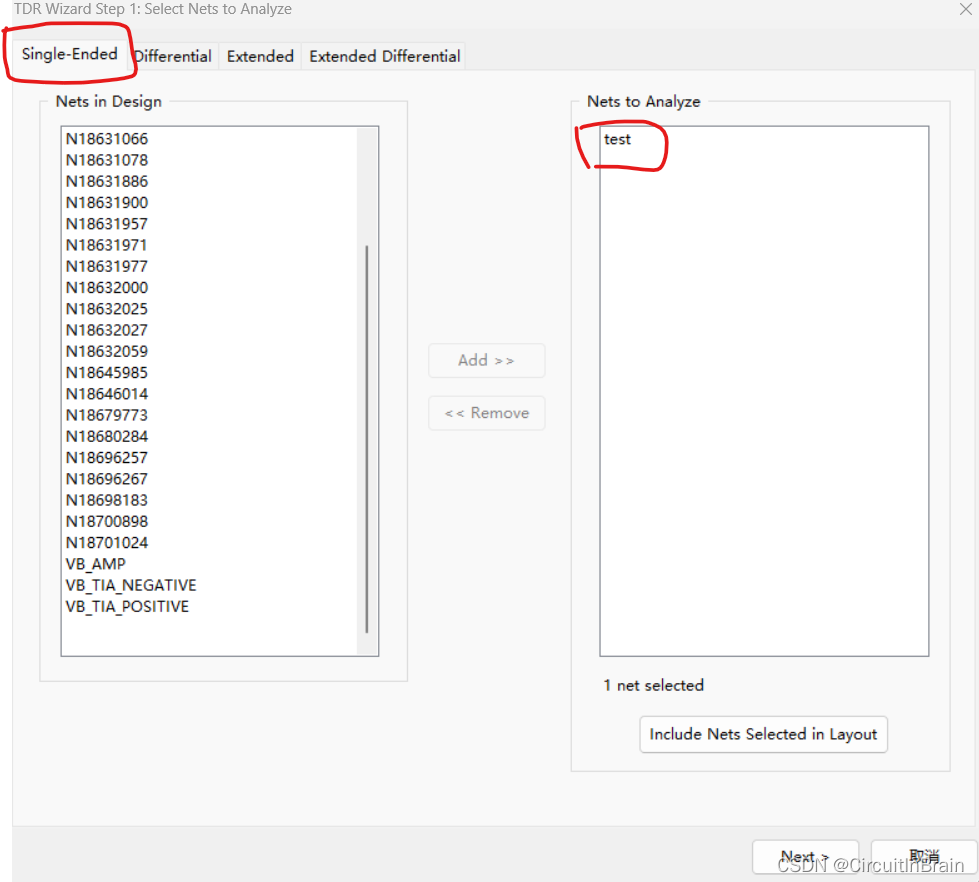

3> 选择单端，然后把待测的test网络添加进来，点Next。

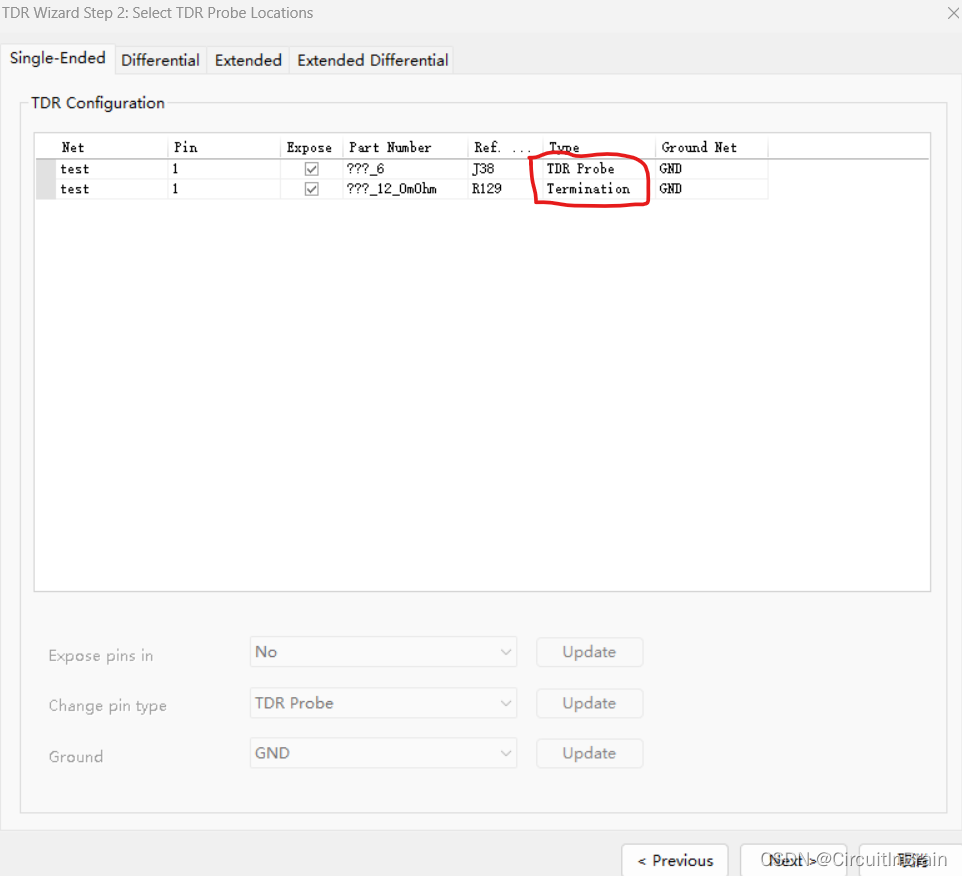

4>网络的两端，一端设置为TDR probe，一端设置为termination。

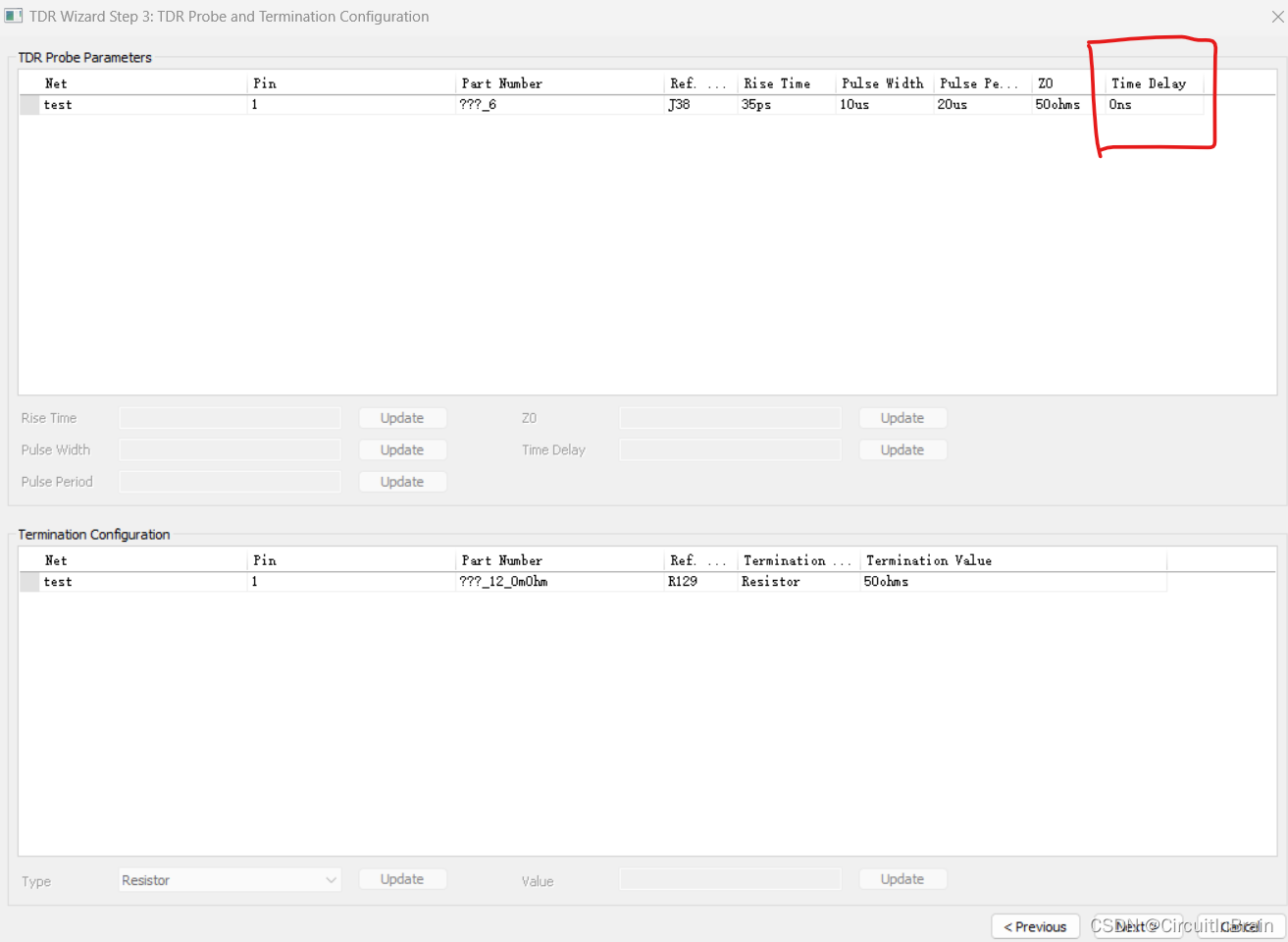

5>这里是设置TDR的信号发生边沿周期这些，一般可以不修改，我们把time delay改为0ns。

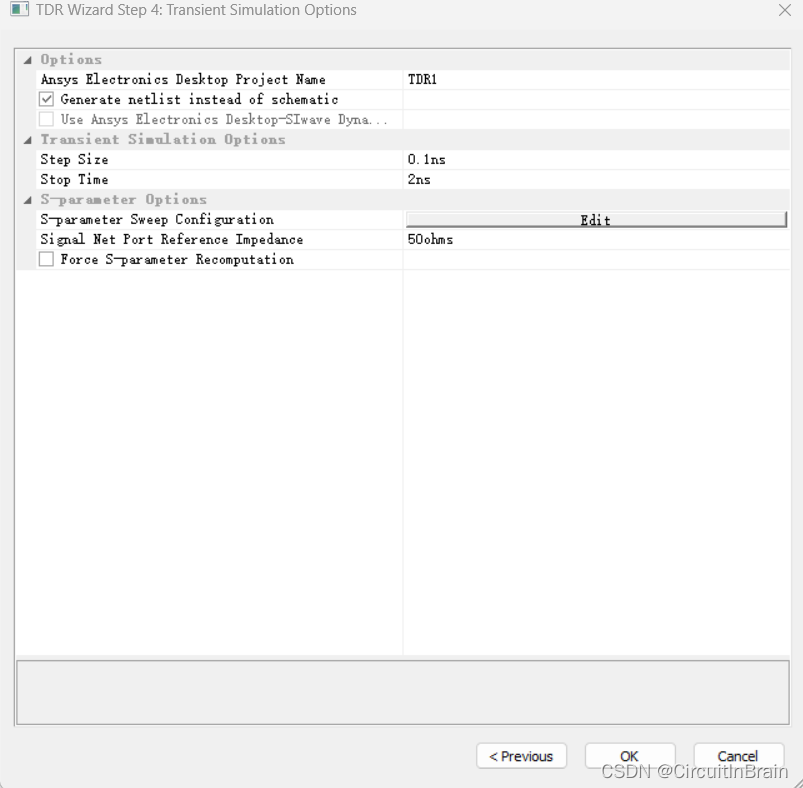

6>下面是设置TDR的步进和停止时间，停止时间根据传输线的延时决定，FR-4上1ns对应15cm，我们这里test非常的短，我们停止时间设置为2ns，点OK，这个时候会由ansys Siware自动跳转到ansys desktop。

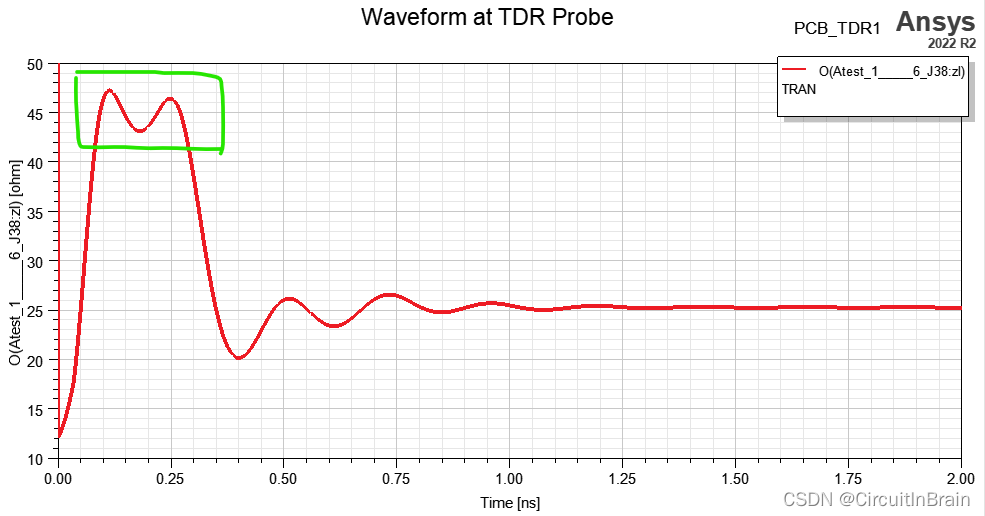

7>这样就通过仿真走线的TDR，得到了我们这段走线的阻抗，这里测得的阻抗为45R左右。
