ANSYS定义变量（关联模型）的方法

   1.ug， proe ，solidworks等模型转化后格式后（通常格式为stp，igs，iges，.x_t等）可以导入ansys中分析这是没问题的，但是在 拓扑优化 分析设定变量时，转化为通用格式导入ansys的模型不能识别变量。

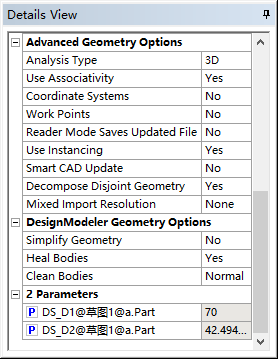

     变量形式为

       上述图片上的P的表示代表在ansys中的变量

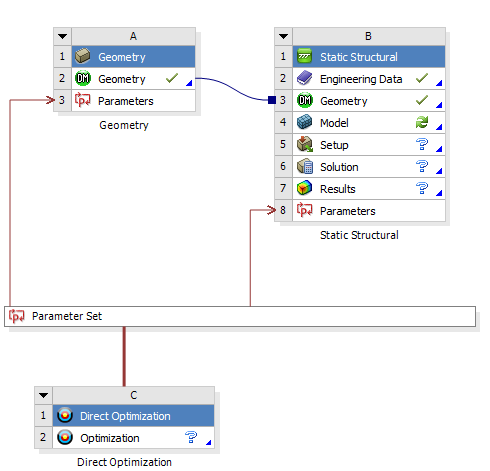

      2.parameter参数的显示


       只需在Geometry中设置变量即可在表中自动显示parameter参数设置


3.ansys中变量的形式：

ANSYS workbench中的变量有两种，一种就是结构本体的尺寸变量，比如长宽高，直径、距离等；还有就是在分析中用到的参数变量，比如载荷中的力、面压，速度、位移等，在ANSYS workbench中定义前一种变量，可以在ANSYS本身的模型前处理里面进行定义，也可以在三维建模软件里面进行定义，只需要在想要定义的变量名前面加前缀DS_就可以；
后者的定义在具体的分析界面里面，每个变量前面都有一个小框P，只要打勾了，这个变量就定义成功了。
如果要在其他地方引用定义的变量，可以先将定义的变量进行参数化（可以通过导入优化的相关模块），然后再后续的分析中调用。
