Ansys命令流学习：从入门到精通

在cs上编写 APDL 代码

finish/clear/prep7!定义材料et,1,beam189  !et 是element type 元素类型 选择beam 189mp,ex,1,2.1e5  ! mp是 material props 材料性质 ex：弹性模量   1：编号材料为1mp,prxy,1,0.3  ! prxy 是泊松比

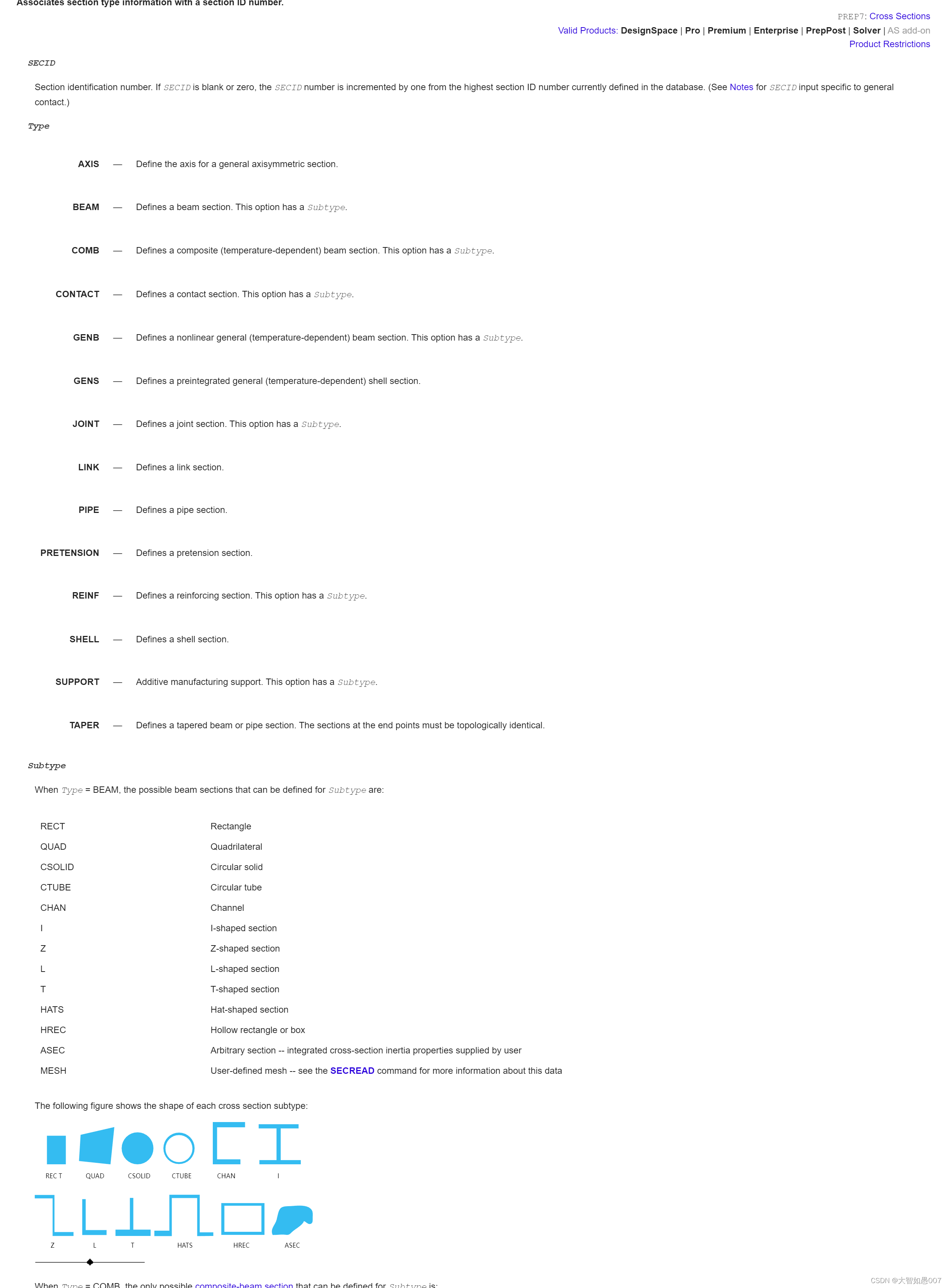

定义截面SECTYPE (ansys.com)https://ansyshelp.ansys.com/account/secured?returnurl=/Views/Secured/corp/v191/ans_cmd/Hlp_C_SECTYPE.html

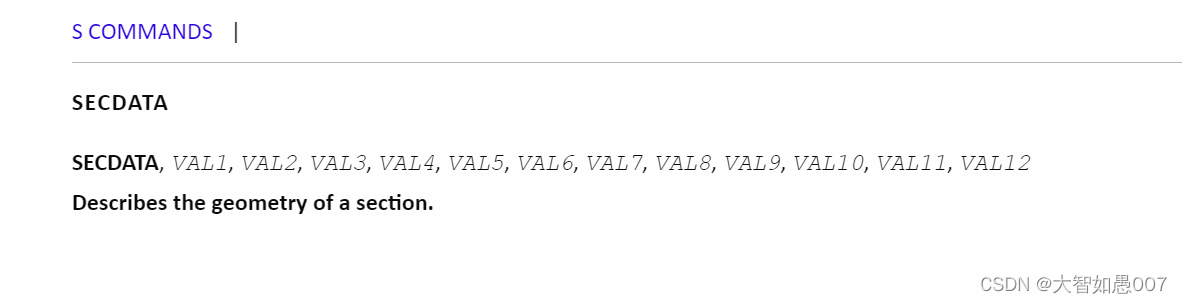

SECDATA (ansys.com)https://ansyshelp.ansys.com/account/secured?returnurl=/Views/Secured/corp/v221/en/ans_cmd/Hlp_C_SECDATA.html%23SECDATA.taper

! 截面定义sectype,1,beam,rect  !sectype 截面类型，1编号，beam梁 rect矩形secdata,30,50

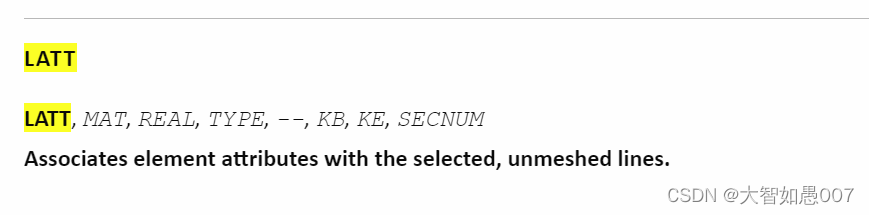

latt,1,1,1,,3,,1


   MAT——Material材料

   REAL——实常数
TYPE——单元 类  型

   KB——begin KP起始关键点

   KE——end KP结束关键点

   SECNUM——SECTION NUMBER截面号

   KB和KE是用于 控制 梁单元的方向的，比如说截面为工字钢，需要用点控制其截面方向

把选择的线赋予一定的单元属性

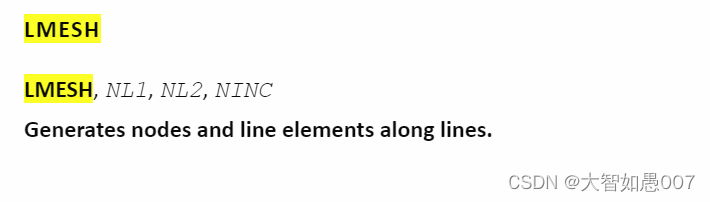

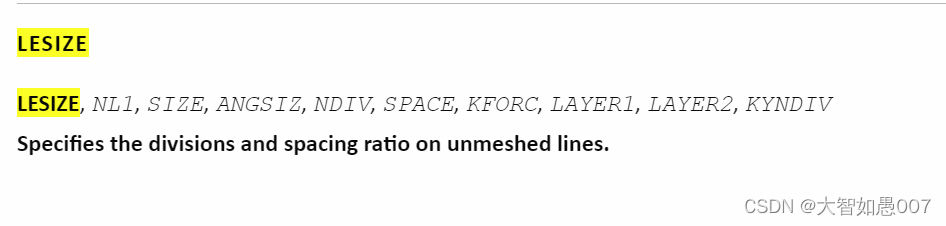

! 编号坐标k,1,0,0,0k,2,1000,0,0k,3,500,500,0 ! 连接几何模型l,1,2 !连接1和2两点 latt,1,,1,,,3,1                     !mat 材料编号，type编号，kb，ke方向 secnum 截面编号! 划分单元大小lesize,1,,,10lmesh,all

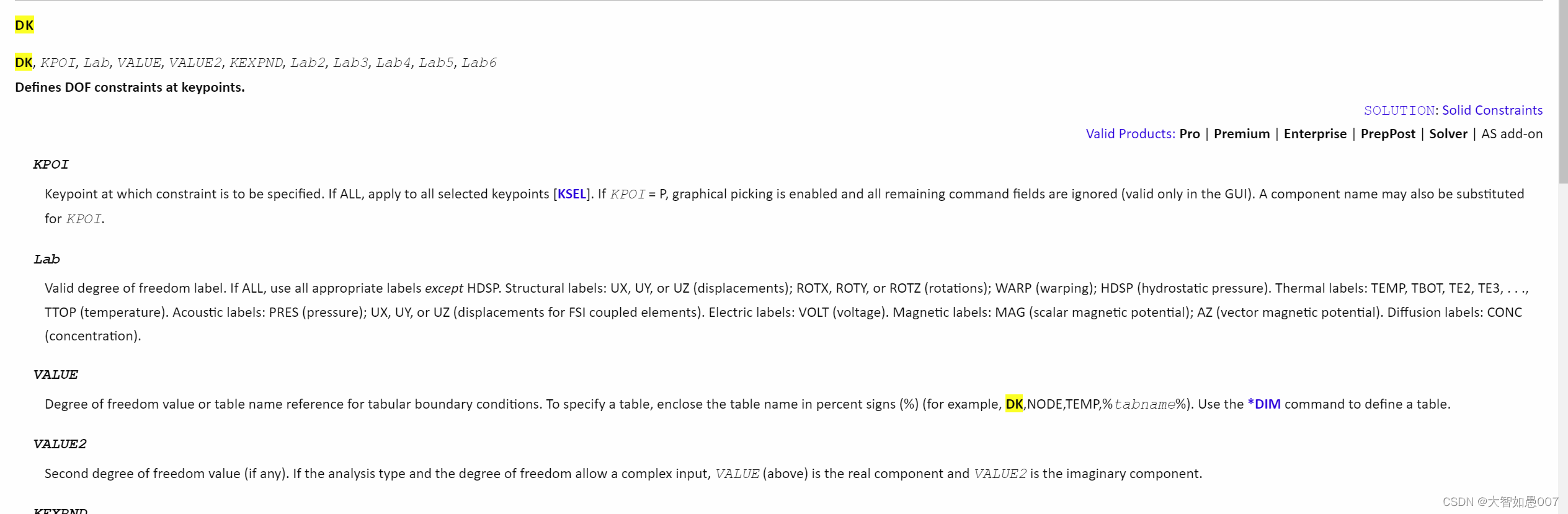

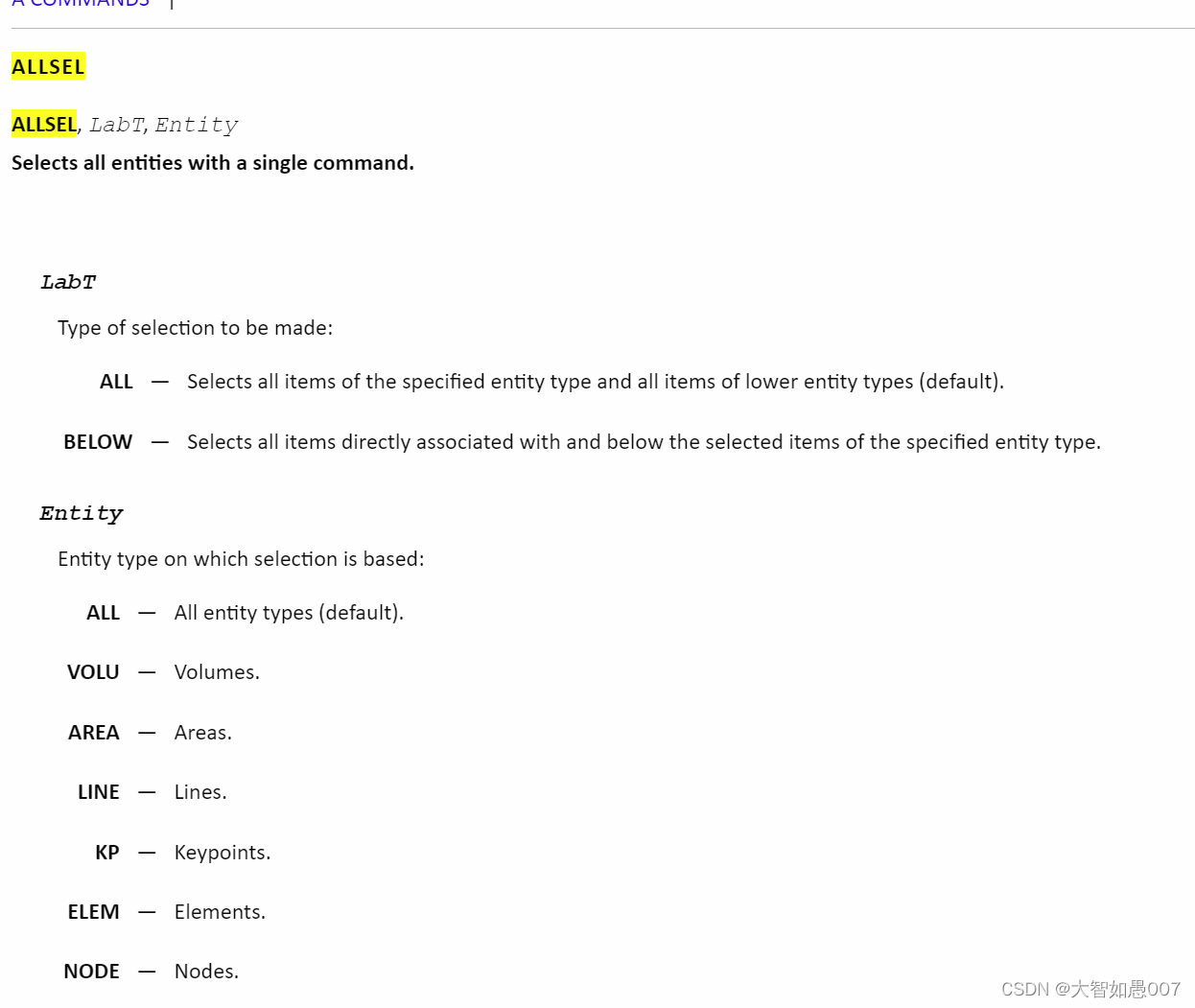

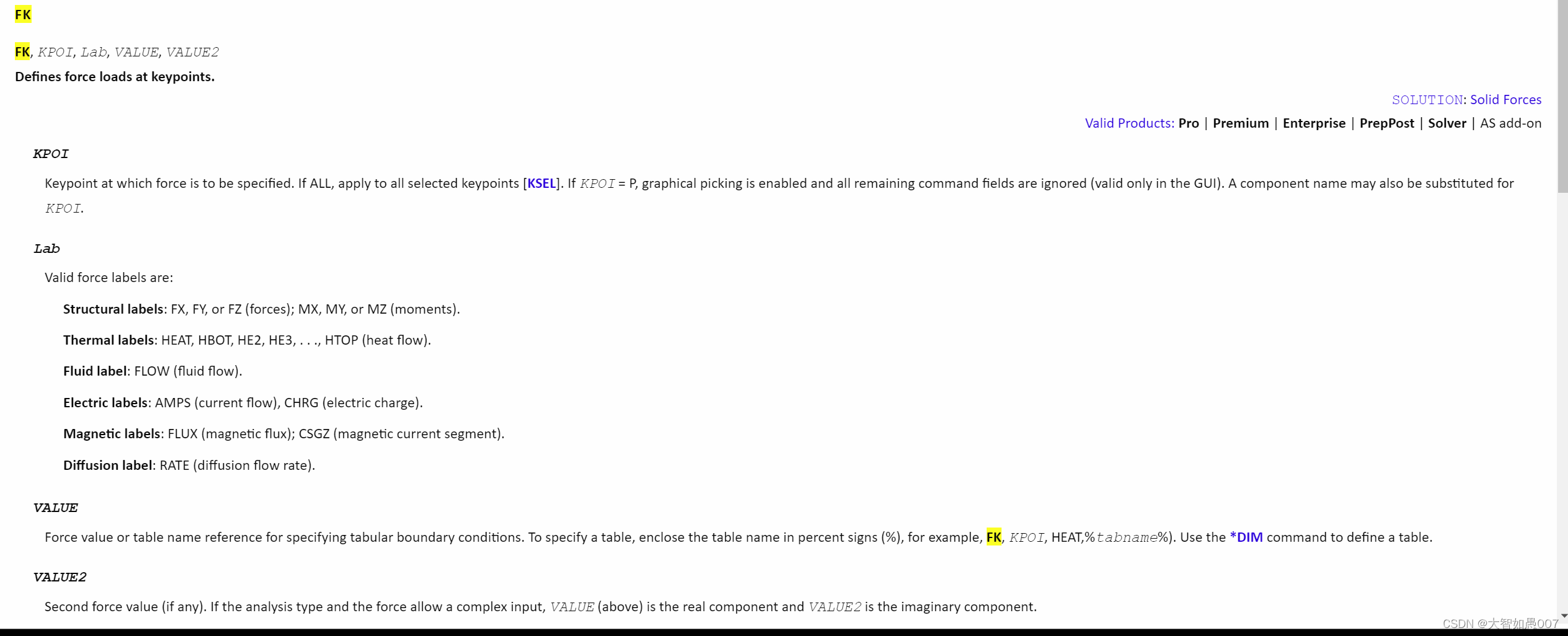

!定义边界条件dk,1,all,0fk,2,fy,-10e3allsel,allsolve

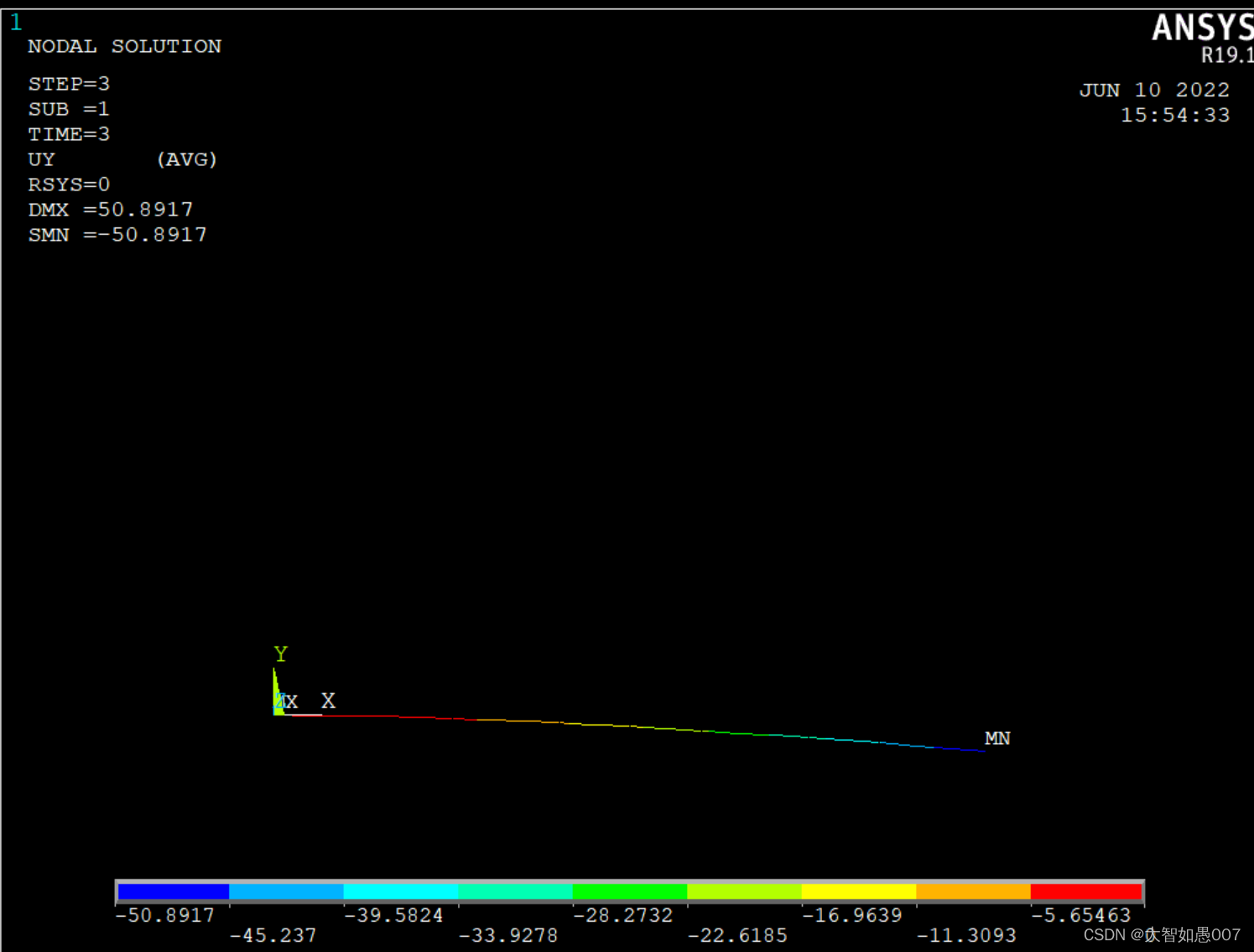

完整代码

finish/clear/prep7!定义材料et,1,beam189  !et 是element type 元素类型 选择beam 189mp,ex,1,2.1e5  ! mp是 material props 材料性质 ex：弹性模量   1：编号材料为1mp,prxy,1,0.3  ! prxy 是泊松比 ! 截面定义sectype,1,beam,rect  !sectype 截面类型，1编号，beam梁 rect矩形secdata,30,50       ! 编号坐标k,1,0,0,0k,2,1000,0,0k,3,500,500,0 ! 连接几何模型l,1,2 !连接1和2两点 latt,1,,1,,,3,1                     !mat 材料编号，type编号，kb，ke方向 secnum 截面编号! 划分单元大小lesize,1,,,10    !定义十份lmesh,all /solu !加载 !定义边界条件dk,1,all,0fk,2,fy,-10e3allsel,allsolve
