命令流选中操作FLST, FITEM的处理

• 前言 FLST 和 FITEM 介绍 以选取线限制位移为例 FLST FITEM DL 补充 - DL在命令流手册的介绍 可参考的命令流 交流群信息

前言

       FLST 和 FITEM 可以在 ANSYS 选中元素进行位移限制、受力加载等操作中出现。现在讲一下，如果自己写选中元素，并实施位移限制，应该是怎么样的步骤。

FLST 和 FITEM 介绍

       两个 命令 的介绍，具体在之前的博文中发过了，具体可以看：
ANSYS APDL学习(8)：选取全部的封闭曲面生成实体（体积）的命令流讲解

https://blog.csdn.net/weixin_44115959/article/details/123696170?spm=1001.2014.3001.5502

以选取线限制位移为例

       FLST, 2, 1, 4, ORDE, 1
        FITEM, 2, 序号
        DL, P51X, ,ALL ! 表示上述选中的线在所有方向的位移为0

FLST

       2 - 表示第一个命令参数，一般不用改
1 - 表示这次选中的数量，只有1个
4 - 表示 类  型是线 line，数字代表的类型可以看ANSYS APDL学习(8)：选取全部的封闭曲面生成实体（体积）的命令流讲解

https://blog.csdn.net/weixin_44115959/article/details/123696170?spm=1001.2014.3001.5502
ORDE - 表示输入的序号是有顺序的
1 - 英文手册写的是，Length of number of items describing the list ， 实际测试，这个数值跟上述的1（表示选中的数量的数值）相同即可

FITEM

       2 - 表示第一个命令参数，一般不改
序号 - 表示要选中的 line 的序号，可以通过 ANSYS APDL 界面上方 PlotCtrl -> numbering 将 line 打勾为 on 即可看到 line 的索引

           备注，FLST 命令写着数量，要和下面的FITEM命令的数量一致。

                   比如 FLST,2,120,4,120 表示有120条线要选中。

                   那么 FITEM, 2, 序号 一共要有120行，分别列出或者用 *DO- ENDDO 循环也可以

DL

       格式：DL,LINE,AREA,Lab,Value1,Value2
应用 ：DL, P51X, , ALL
P51X - 表示上面FLST-FITEM选中的所有线
ALL - 表示所有方向的位移都进行约束

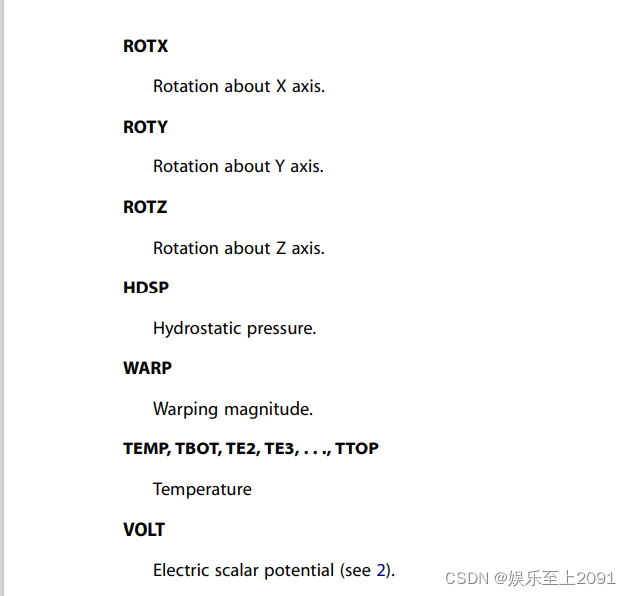

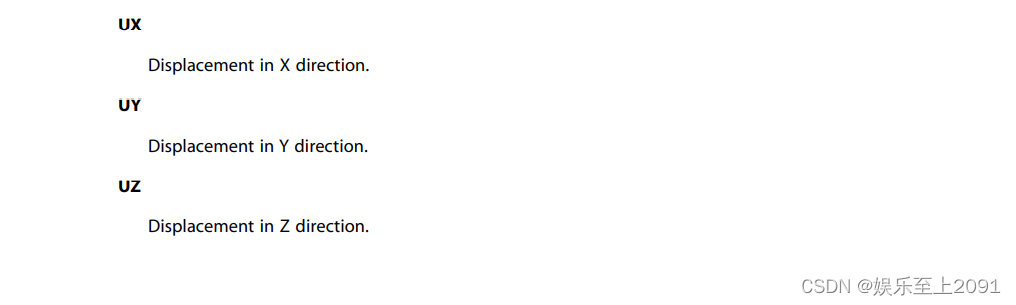

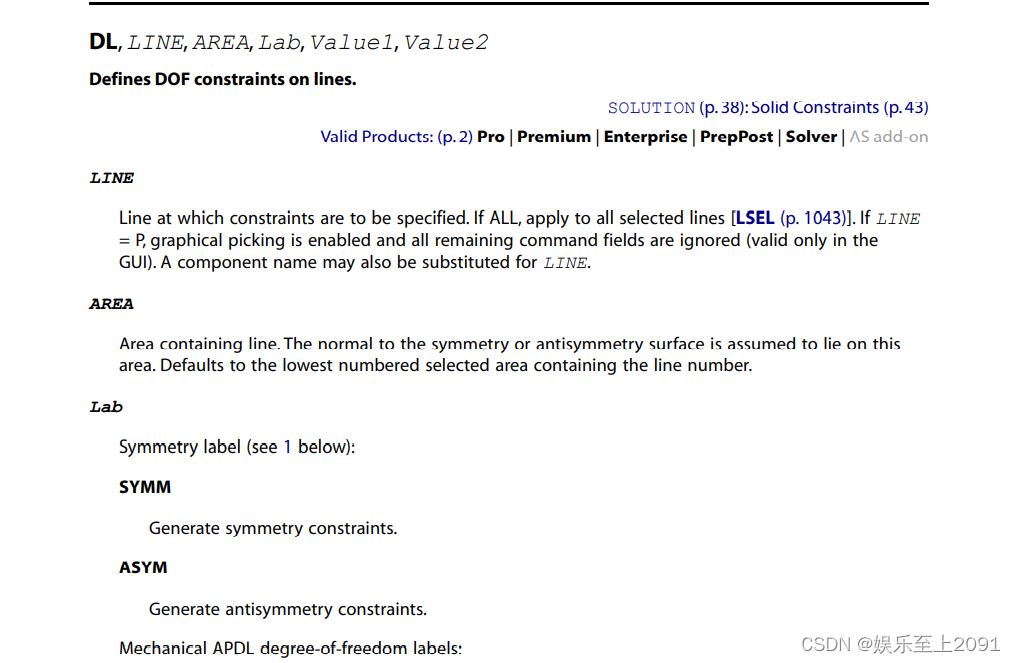

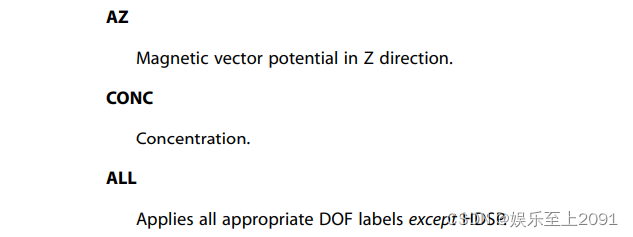

补充 - DL在命令流手册的介绍

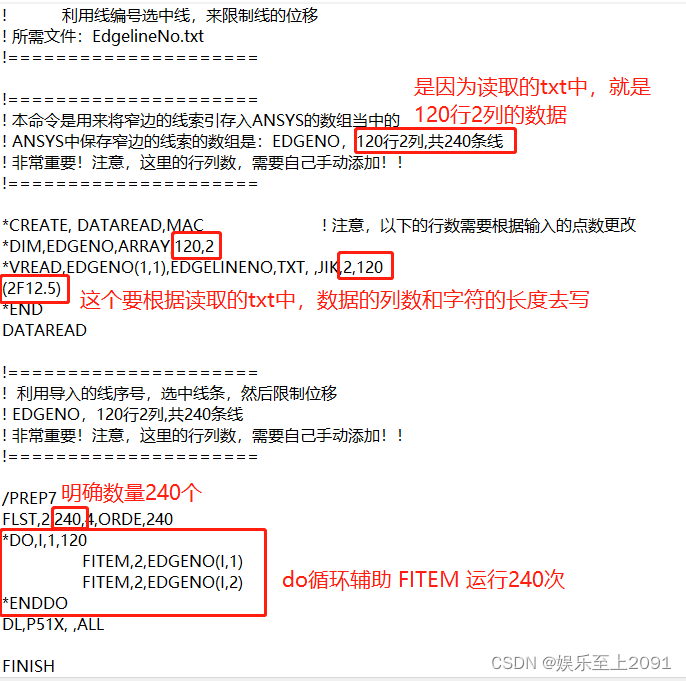

可参考的命令流

交流群 信息
