abaqus增量步核心逻辑 常规工况合理取值参考

案例背景：

有限元分析（FEA）是解决复杂结构力学问题的有力工具。Abaqus广泛应用于结构设计、材料测试等领域。增量步的设置对分析结果的准确性及计算效率至关重要。这里将结合一个具体的工程案例，详细阐述Abaqus中增量步的设置方法，并分析可能遇到的问题及解决策略。

准备工作：

• 数据准备：确保拥有完整的有限元模型，包括几何模型、材料属性、边界条件和加载情况。

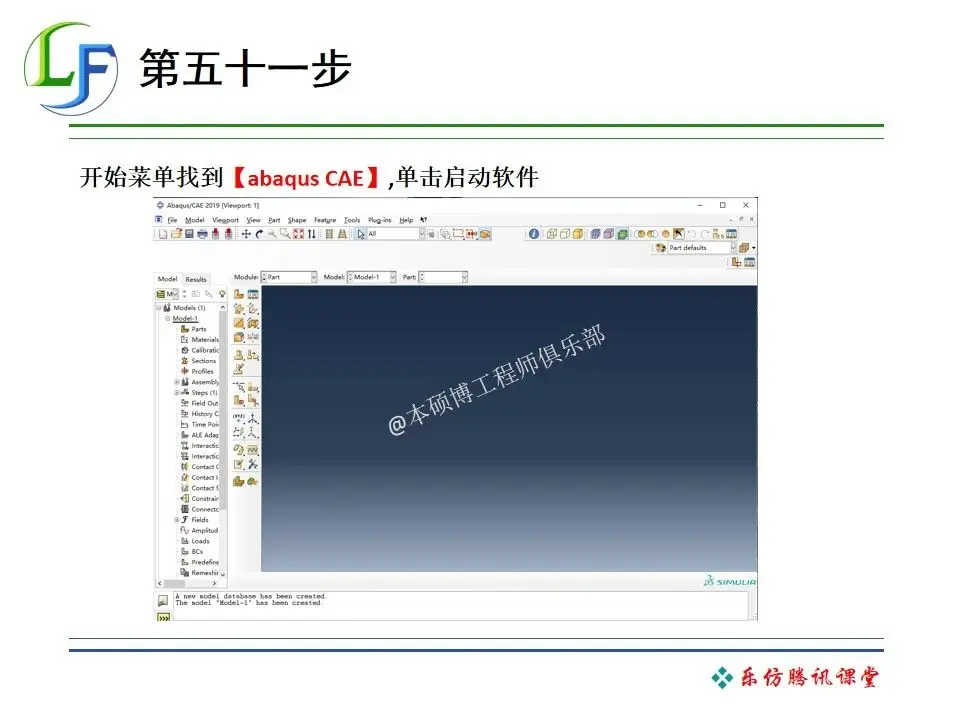

• 环境准备：安装Abaqus/CAE软件，并创建一个新的项目。

• 参数设置：根据分析类型（如静力、动力学等）选择合适的求解器。

核心操作：

以一个简单的梁弯曲问题为例，展示Abaqus中增量步的设置方法。

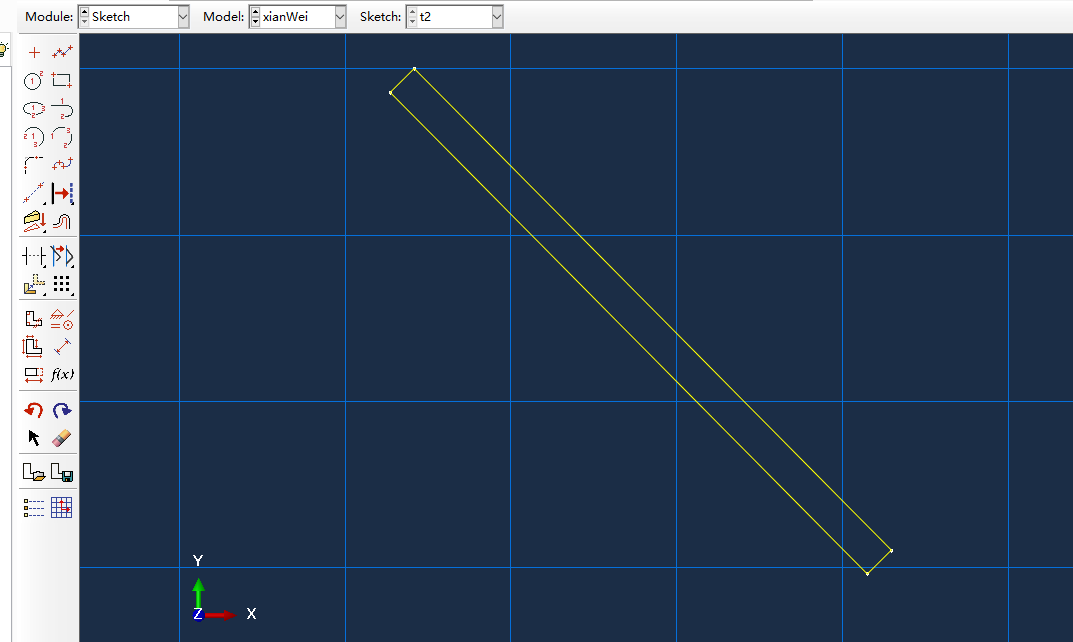

• 创建几何模型：使用Abaqus/CAE的几何建模工具创建梁的几何模型。

• 材料属性：为梁指定材料属性，如弹性模量、泊松比等。

• 边界条件：在梁的两端施加对称边界条件，模拟梁的自由端。

• 加载情况：在梁的中部施加集中载荷，模拟实际工程中的受力情况。

• 创建分析步：在Abaqus/CAE中创建一个分析步，选择合适的求解器。

• 设置增量步参数：

• 初始增量步（Initial Increment）：设为0.01，考虑强非线性问题。

• 最小增量步（Minimum Increment）：设为1E-5，确保收敛性。

• 最大增量步（Maximum Increment）：设为1.0，等于总时间，限制单步最大加载比例。

• 最大增量步数（Max Number）：设为100，简单问题。

• 增量模式：选择自动（Automatic）。

• 分析求解：运行分析，观察收敛情况。

后置处理：

• 检查收敛性：分析完成后，检查收敛性是否满足要求。若不收敛，分析原因并调整参数。

• 导出结果：将分析结果导出为所需的格式，如应力、应变等。

• 结果分析：对导出的结果进行分析，评估结构的安全性及可靠性。

经验整理：

• 增量步设置对收敛性至关重要。若设置不当，可能导致分析失败。

• 强非线性问题需要较小的初始增量步，以避免首步发散。

• 最小增量步不应过小，否则计算耗时剧增。

• 在分析过程中，应关注收敛性，若出现不收敛情况，及时调整参数。

• 针对不同问题，选择合适的求解器。

• 分析结果应与实际工程情况相符，确保结构的安全性及可靠性。

原因分析：

• 若初始增量步过大，可能导致首步发散，影响分析结果的准确性。

• 若最小增量步过小，计算耗时剧增，降低分析效率。

• 若模型存在物理定义错误或网格缺陷，可能导致收敛性差。

底层原理：

• 增量步是Abaqus中处理非线性问题的核心机制，将分析步分解为多个微小时间片段进行迭代计算。

• 隐式求解器Newton-Raphson迭代求解平衡方程，自动调整步长。

• 显式求解器采用中心差分法显式积分，步长受稳定极限限制。

• 增量步设置应考虑模型非线性程度、网格尺寸及材料特性，平衡计算精度与耗时。
