hypermesh模型导入abaqus 几何缺失问题排查全流程

故障排除文档：HyperMesh 导入 Abaqus 出现问题的全面分析与解决方案

一、故障现象描述

用户可能会遇到以下几种情况：

• 导入后只显示一个部分而非装配件。
• HyperMesh 导出导入 Abaqus 后“什么都没有”。
• HyperMesh 无法将纯几何导入 Abaqus 作为可编辑部分。
• 导入的模型在 Abaqus 中无法显示或显示错误。

二、根因分析

• 未正确设置 Abaqus 求解器模板导致导出为空/无效 INP。
• 组件命名非法（数字/特殊字符）、未赋属性导致数据被过滤。
• 导入时视图缩放/单位量级错位造成视觉不可见。
• HyperMesh 中仅进行几何处理，未进行网格划分。
• Abaqus 中未正确设置材料、截面及分析步。

三、分级解决方案

方案A（最快/最常见）：

• 确认求解器模板已绑定：在 HyperMesh 中点击 Analysis > set solver 选择 Abaqus，并确认加载了对应 .tpl 模板。
• 检查组件命名规范：所有 Component/Set 名称严禁以数字开头或含特殊字符，必须为英文字母开头。
• 验证属性与网格分配：确保每个 Component 已分配有效的 Card Image 及材料。
• 检查 INP 文件内容：用文本编辑器打开导出的 .inp 文件，搜索 NODE 和 ELEMENT 关键字，确保这两段不为空。
• 调整 Abaqus 显示与单位：在 Abaqus 中导入后按 F8 或点击 Fit View 强制全屏显示；检查坐标量级，确认全程统一单位。

方案B（进阶/备用）：

• 检查 HyperMesh 中的几何处理与网格划分是否正确。
• 在 Abaqus 中导入模型后，在 Property/Step 模块补充材料、截面及分析步设置。
• 若 HyperMesh 中存在破面，应在导入 HyperMesh 后利用其 Geometry 面板修复，或先在 Abaqus Part 模块修复后导出 .sat 再进 HyperMesh 分网。
• 若必须将几何从 HyperMesh 环境传回 Abaqus 进行重新分网，在 HyperMesh 中利用 Geom > surfaces from elements 或直接导出原始 CAD 格式。

四、验证与测试

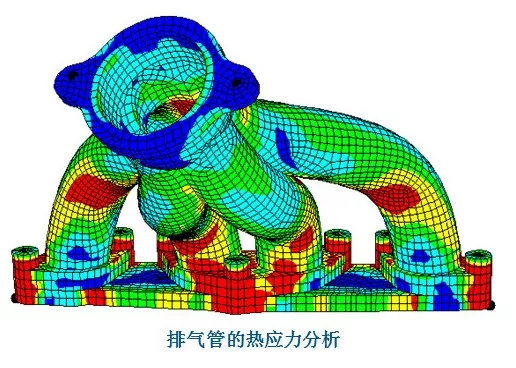

• 导入模型后，在 Abaqus 中检查模型是否完整，包括部分、装配体、材料、截面及分析步等。
• 执行分析计算，观察结果是否与预期相符。

五、前置知识铺垫

• 了解 HyperMesh 和 Abaqus 的基本功能及操作。
• 掌握 Abaqus 的求解器模板、组件命名规范、材料、截面及分析步设置等。
• 了解几何处理、网格划分及导入导出等操作。

六、关联问题延伸

• HyperMesh 与其他求解器（如 ANSYS、LS-DYNA）的导入导出问题。
• Abaqus 分析结果异常，如计算结果波动、收敛性问题等。
• 装配体模型在 Abaqus 中的处理方法。
