Abaqus静力分析实例：导入温度场操作指南

在进行Abaqus静力通用分析（Static, General）时，导入温度场是关键步骤之一。这里将详细介绍这一过程，包括前置热分析、建立静力模型、施加预定义场等操作，并提供详细的操作原理、常见误操作及解决办法。

前置热分析

操作原理：进行热传递分析（Heat Transfer），生成包含节点温度（NT）结果的.odb文件。

常见误操作：未正确设置热传递分析的边界条件和材料属性。

操作步骤：

• 在Abaqus/CAE中，选择“Analysis” > “Create” > “Static, General”。
• 在“Step Name”栏输入“Heat Transfer”。
• 在“Step Type”栏选择“Heat Transfer”。
• 设置材料属性，包括热传导率、比热容等。
• 设置边界条件，如热对流、热辐射等。
• 创建网格，并划分网格密度。
• 运行分析，生成.odb文件。

建立静力模型

操作原理：新建或复制模型，将分析步类型改为Static, General；确保材料定义了热膨胀系数（Expansion），否则无法产生热应力。

常见误操作：未正确设置材料属性或分析步类型。

操作步骤：

• 在Abaqus/CAE中，选择“Analysis” > “Create” > “Static, General”。
• 在“Step Name”栏输入“Static General”。
• 在“Step Type”栏选择“Static, General”。
• 在“Material”模块中，确保材料属性已正确设置，包括热膨胀系数。
• 在“Step”模块中，确保分析步类型为“Static, General”。

施加预定义场

操作原理：进入Load模块 → 选择Predefined Field → 创建时选择Temperature → 分布（Distribution）选From results or output database → 指定.odb文件及对应的分析步/增量步。

常见误操作：未正确选择分布类型或指定.odb文件。

操作步骤：

• 在Abaqus/CAE中，进入“Load”模块。
• 选择“Predefined Field”。
• 创建新的预定义场，选择“Temperature”。
• 在“Distribution”下拉菜单中选择“From results or output database”。
• 指定.odb文件及对应的分析步/增量步。

关键设置检查

操作原理：若需多步读取同一瞬态温度历程，必须将后续分析步的预定义场模式手动改为“Modified”并微调参数，防止默认“传递（Propagated）”导致温度冻结。

常见误操作：未正确设置预定义场模式。

操作步骤：

• 在Abaqus/CAE中，进入“Load”模块。
• 选择“Predefined Field”。
• 修改已创建的预定义场，将模式改为“Modified”。
• 根据需要调整参数，如起始增量步号等。

网格一致性

操作原理：静力模型与热分析模型的节点编号和网格拓扑必须完全一致，否则导入会失败或结果畸形。

常见误操作：网格不一致。

操作步骤：

• 在Abaqus/CAE中，检查静力模型和热分析模型的网格。
• 确保节点编号和网格拓扑一致。

单位与初始温度

操作原理：确认热膨胀系数单位匹配；若未定义预定义场，默认初始温度为0，需显式设定。

常见误操作：单位不匹配或未设置初始温度。

操作步骤：

• 在Abaqus/CAE中，检查材料属性的热膨胀系数单位。
• 若未定义预定义场，在“Predefined Field”模块中设置初始温度。

几何非线性

操作原理：大变形热应力问题需在静力分析步中开启Nlgeom=On。

常见误操作：未开启几何非线性。

操作步骤：

• 在Abaqus/CAE中，进入“Step”模块。
• 在“Nonlinear”栏中勾选“Geometric Nonlinearities”。
• 设置Nlgeom为“On”。

常见报错

操作原理：若变形异常，检查是否误用“传递”模式导致全时段温度恒定，或网格不匹配导致插值错误。

常见误操作：误用“传递”模式或网格不匹配。

操作步骤：

• 检查预定义场模式是否为“Modified”。
• 检查网格是否一致。

两种导入方式对比

| 分布类型 | 适用场景 |
| --- | --- |
| Uniform | 简单升温/降温 |
| From results or output database | 复杂换热后的真实温度分布 |

Abaqus静力分析

操作原理：Abaqus静力学分析主要用于计算结构在静态载荷下的位移、应力和应变响应，忽略时间相关材料效应。该功能“Static, General”分析步实现，适用于线性及非线性问题。

适用场景与分析类型：

| 分析类型 | 适用场景 |
| --- | --- |
| 线性静力分析 | 小变形、材料呈线弹性的情况，计算成本低，常用于初步设计验证 |
| 非线性静力分析 | 涉及大变形、接触或材料非线性（如塑性），需开启几何非线性开关（Nlgeom） |
| 特殊求解法 | 对于极不稳定结构（如屈曲），可采用Riks法（弧长法）追踪荷载-位移路径 |

关键参数设置

| 参数 | 说明 |
| --- | --- |
| 时间周期 | 静力分析中的“时间”无物理意义，默认设为1，仅作为加载幅值的参考标尺 |
| 增量步控制 | 采用自动增量步，难收敛问题可调整初始增量大小及最大增量数 |
| 单位统一 | 确保输入参数单位系统一致 |

基本操作流程

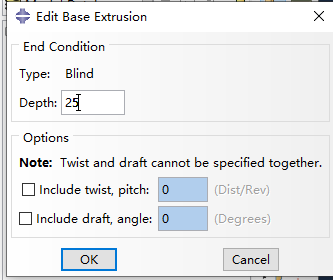

| 步骤 | 说明 |
| --- | --- |
| 前处理 | 创建部件、定义材料属性、装配模型并划分网格 |
| 设置分析步 | 在Step模块创建“Static, General”分析步，配置时间与增量参数 |
| 载荷与边界 | 施加固定约束及静态载荷（力、压力或位移） |
| 求解与后处理 | 提交作业计算，在Visualization模块查看应力云图及变形结果 |

延伸思考

在进行Abaqus静力分析时，如何优化网格划分以提高计算效率和精度？

配套工具/资源推荐

• Abaqus官方文档：提供详细的操作指南和示例，可访问Abaqus官方网站获取。
• Abaqus用户论坛：交流学习，分享经验，可访问Abaqus官方论坛。
• Abaqus教程视频：在线学习Abaqus操作，可搜索相关视频教程。

常见问题及解决

问题：静力分析中，如何解决收敛性问题？

解决方法：

• 检查网格质量，确保网格足够细密且形状规则。
• 调整分析步参数，如时间周期、增量步等。
• 检查材料属性和边界条件设置是否正确。
• 尝试开启几何非线性或使用Riks法。

问题：如何处理复合材料分层问题？

解决方法：

• 使用cohesive单元模拟复合材料分层。
• 设置合适的接触属性，如摩擦系数、分离准则等。
• 优化网格划分，确保分层区域网格足够细密。
