abaqus可覆盖的仿真场景梳理 主流工程仿真类型汇总

一、Abaqus能做哪些仿真？

Abaqus是一款功能强大的仿真软件，主要用于高度非线性结构力学仿真和多物理场耦合分析。它能够处理从静/动态响应到热传导、接触、冲击碰撞等复杂工程问题。以下是一些核心仿真类型：

1. 非线性结构分析

• 大变形：处理结构在极端载荷下的变形问题。
• 材料塑性/超弹性：模拟橡胶、金属等材料的非线性响应。
• 复杂接触：处理结构间的接触问题，如摩擦、绑定等。
• 几何非线性：考虑几何变化对结构性能的影响。

2. 显式动态与冲击仿真

• 高速碰撞：模拟高速运动下的结构响应，如汽车碰撞。
• 爆炸：模拟爆炸事件对结构的影响。
• 跌落测试：模拟物体跌落过程中的力学行为。

3. 热-力耦合分析

• 热传导：模拟热量的传递。
• 热辐射：模拟热辐射对结构的影响。
• 热变形：考虑热应力引起的结构变形。

4. 多物理场耦合

• 流-固耦合：模拟流体和固体之间的相互作用。
• 声-固耦合：模拟声波在固体中的传播。
• 压电耦合：模拟压电材料在电场和机械场中的行为。

5. 疲劳与断裂分析

• 裂纹萌生与扩展：预测结构在循环载荷下的裂纹行为。
• 疲劳寿命评估：评估结构在循环载荷下的使用寿命。

6. 制造工艺模拟

• 冲压成型：模拟金属在冲压过程中的变形。
• 注塑：模拟塑料在注塑过程中的流动和填充。
• 焊接残余应力：模拟焊接过程中的应力分布。

二、Abaqus建模核心流程

Abaqus的建模核心流程分为以下几个步骤：

• 几何创建：创建和编辑几何模型。
• 材料指派：定义材料的属性，如弹性模量、泊松比等。
• 装配：将几何体组合成装配体。
• 分析步设置：定义分析类型和边界条件。
• 接触定义：设置接触类型和参数。
• 边界载荷：施加边界载荷。
• 网格划分：划分网格以准备分析。
• Job提交计算：提交计算任务并监控计算进度。

三、典型工程实例关键操作要点

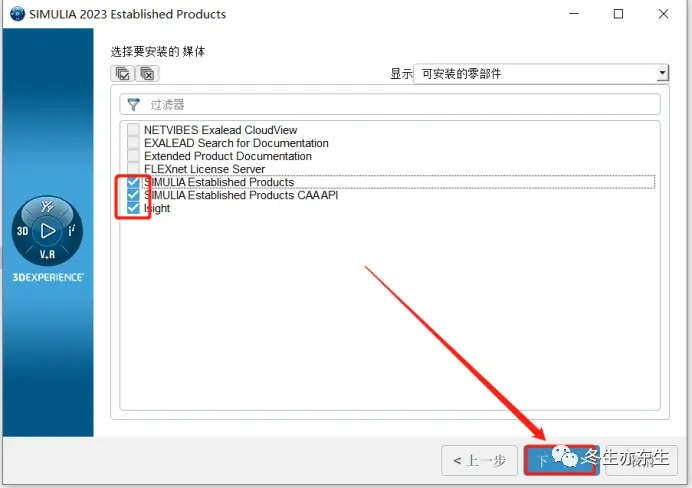

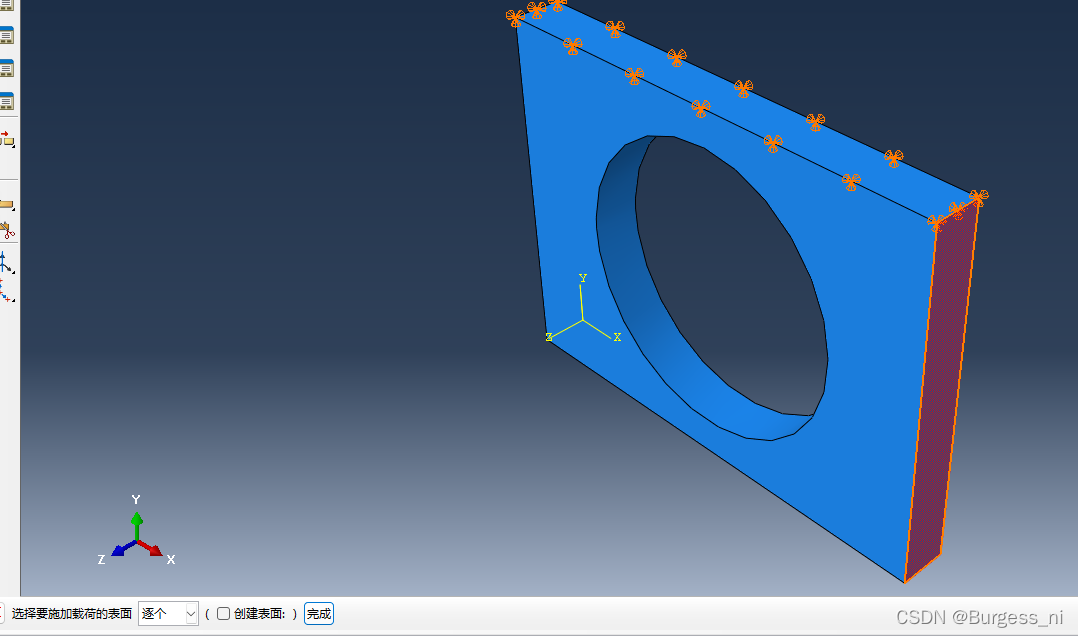

实例一：风机塔筒门洞屈曲分析

• 几何创建：使用3D Deformable Solid Extrusion创建塔筒，使用草图拉伸创建门洞切削体和门框实体。
• 装配：导入实例，利用基准点定位，执行布尔运算切除门洞，再合并门框与塔筒。
• 材料/网格：定义Q345弹塑性材料，对不规则区域分区并采用Sweep技术划分六面体网格。
• 分析步/载荷：创建Linear perturbation-Buckle分析步，底部施加Encastre约束，顶部施加均布压力。
• 结果：查看特征值屈曲模态及变形云图。

实例二：汽车吸能盒冲击动力学

• 几何创建：使用3D Shell Extrusion建模吸能盒，设冲击板为Analytical Rigid Shell。
• 材料/截面：定义结构钢弹塑性参数，赋予Shell截面，刚体定义参考点及质量。
• 装配/接触：装配部件，定义General Contact，设置摩擦系数，将吸能盒端面耦合至参考点。
• 分析步/边界条件：创建Dynamic, Explicit分析步，固定吸能盒后端，冲击板参考点赋予初速度。
• 网格：采用C3D8R或S4R单元，网格尺寸需捕捉褶皱变形。

实例三：线束压接成形工艺

• 几何创建：设冲头、砧座为离散刚体，夹具与线束为可变形体。
• 材料：定义铜合金各向同性弹塑性数据，线束可简化为等效材料或单股建模。
• 接触：采用General Contact Algorithm处理接触对，设置特征角确保边-边接触精度。
• 分析步/载荷：Dynamic, Explicit多阶段加载，开启质量缩放提速。
• 网格：线束与夹具关键接触区加密网格，避免穿透。

四、通用建模注意事项

1. 几何简化

• 利用对称性：优先利用对称性（1/2、1/4模型）减少计算量。
• 修复几何缺陷：导入复杂CAD后需检查并修复几何缺陷。

2. 网格策略

• 规则区域：优先使用六面体网格（Sweep/Structured）。
• 复杂区域：使用四面体网格（Free/Tet）。
• 保证网格质量：屈曲/接触分析需保证网格足够细密。

3. 单位统一

• 保持单位制一致：如mm-ton-s或m-kg-s。
• 材料参数匹配：材料密度与模量需匹配。

4. 调试技巧

• 线性静力步：先运行线性静力步检查约束与接触是否过约束。
• 显式分析：监控能量平衡（ALLAE/ALLIE比值<5%）。

五、其他可行方案

1. 复合材料层合板

• 层合板建模：使用Layered壳单元模拟层合板。
• 参数设置：定义各层的材料属性和厚度。

2. 血管支架

• 血管支架建模：使用管单元模拟血管支架。
• 参数设置：定义支架的几何形状和材料属性。
