SolidWorks 装配体中零件替换全攻略

引言

在使用SolidWorks进行装配体设计时，更换零件是一项常见的操作。很多用户都会遇到零件替换过程中的困惑和问题，比如替换操作繁琐、配合错误等等。就让我来带你一步一步学会如何在SolidWorks中高效替换零件，让你的设计更加得心应手！

核心概念简述

在SolidWorks中，零件替换主要指的是将装配体中的一个或多个零件用新的零件文件替代，保持原有装配关系的功能。这对于需要频繁调整设计的工程师是一个非常有用的功能。

详细操作步骤

打开装配体

打开你的SolidWorks软件，找到包含目标零件的装配体文件，点击打开。

启动替换命令

在打开的装配体中，找到需要替换的零件，鼠标右键单击该零件。在弹出的菜单中，你会看到“替换零部件”这一选项（若未显示，请点击菜单底部的小箭头展开菜单）。

选择新零件

你会在弹出的“替换零部件”的PropertyManager对话框中，点击“浏览”按钮。系统会打开文件选择窗口，你只需找到并选中新的零件文件，点击“打开”。

确认替换

在确认了新零件的预览无误后，点击对话框中的“√”完成替换。如果新旧零件的配合正常，点击“√”关闭窗口。

关键选项设置

替换范围

在替换零部件的过程中，你选择仅替换“选定实例”、同一父装配体中的“所有项”或“全部”实例。具体选择哪个范围取决于你的需求。

配置匹配

默认情况下，替换零部件会“匹配名称”，你也手工选择新零件中的特定配置。

重新附加配合

如果你勾选了“重新附加配合”，当新旧零件实体名称一致时，系统会自动保留配合；否则，你需要手动修复。

进阶技巧与参数解析

参数背后的逻辑

在SolidWorks中，进行零件替换时，有些参数的选择会直接影响到替换效果。“重新附加配合”这个选项，它会根据新旧零件实体名称是否一致自动保留配合，这在某些情况下大大提高效率。

实用小技巧

• 在进行零件替换时，先在一个副本中测试替换效果，避免直接替换后出现问题难以恢复。
• 在替换零件时，最好选择与原零件尺寸和形状相似的新零件，避免装配困难。

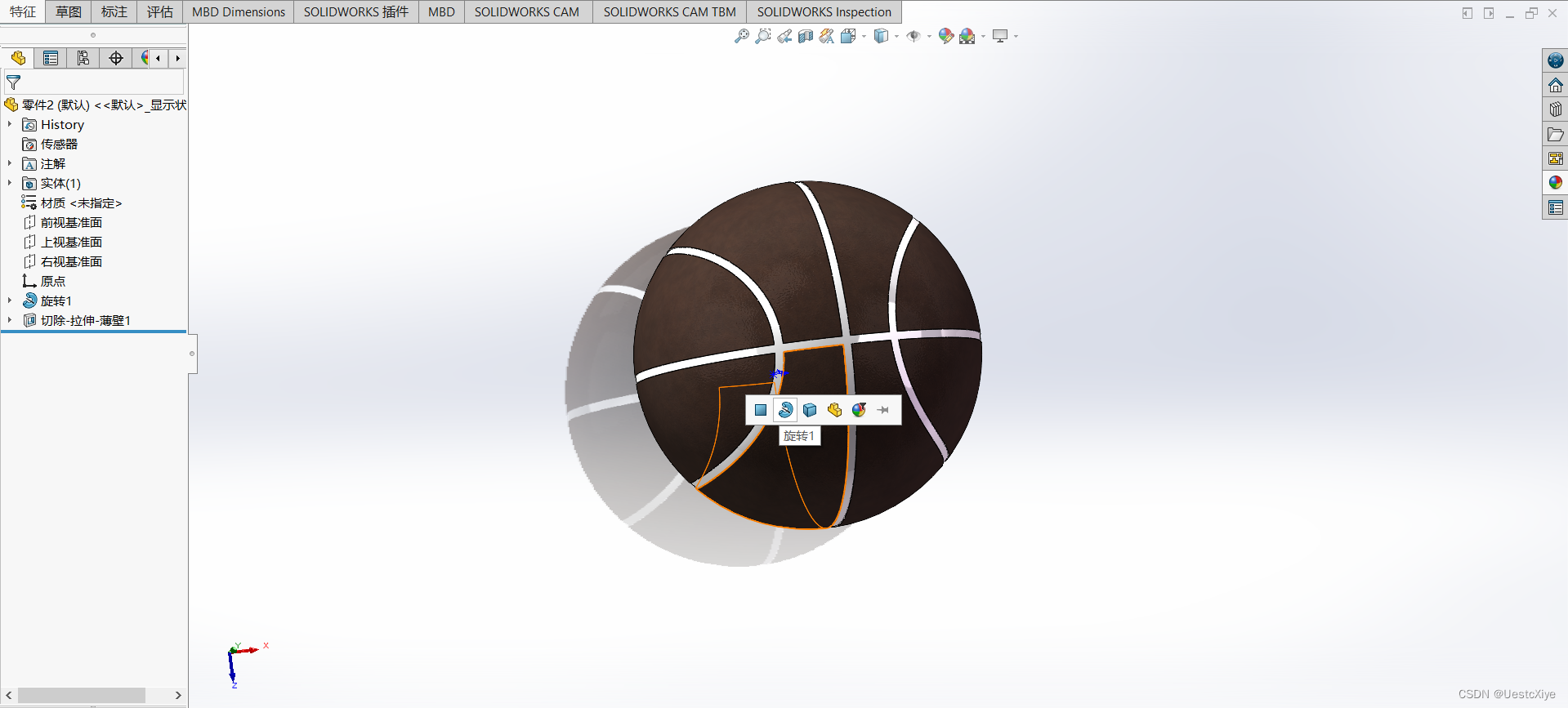

常见问题排查（FAQ）

配合报错

如果替换后出现配合错误，是由于新旧零件的尺寸、形状不匹配或者配合面不正确。你尝试删除旧约束，重新选择新零件的对应面或边线进行配合。

所有实例替换

如果需要替换所有相同零件，务必在选项中勾选“所有实例”，确保不会有零件遗漏。

工具/资源推荐

SolidWorks官网提供了一系列教程和指南，你以下链接查看：[SolidWorks官方教程](https://www.solidworks.com/sw/support/tutorials.htm)

总结

本文的详细介绍，你已经学会了如何在SolidWorks中进行零件替换。熟练掌握这一技能，大大提高你的设计效率，让你的设计更加得心应手。如果你在替换零件的过程中遇到任何问题，不妨回到本文中查找解决方案，对你有所帮助！
