solidworks钣金画圆角

在 SolidWorks 中为钣金零件绘制圆角，主要通过 ‌圆角特征（Fillet）‌ 或 ‌圆角折弯（Round Bend）‌ 实现。根据公开资料和当前版本（2026 年）的功能，以下是关键方法和步骤：

‌一、基本圆角绘制方法‌

‌适用场景‌：对钣金零件的边线或角部添加内/外圆角。

‌操作路径‌：

进入 ‌“特征”‌ 选项卡。

点击 ‌“圆角”‌（Fillet）工具。

在 PropertyManager 中设置：

‌半径值‌（如 R1、R5 等）。

选择要倒圆角的 ‌边线或边线环‌。

点击 ‌√‌ 完成。

⚠️ 注意：若钣金件已存在折弯，建议在 ‌折弯前‌ 添加圆角，以避免展开时出现干涉或错误 ‌‌

‌二、圆角折弯（专用于钣金折弯处）‌

‌适用场景‌：在钣金折弯处直接生成带圆角的折弯（非后期添加）。

‌操作路径‌：

创建基体法兰或边线法兰时，在 ‌折弯参数‌ 中设置 ‌折弯半径‌。


或使用 ‌“插入 > 钣金 > 折弯”‌，在 PropertyManager 中：

指定 ‌固定面‌。

设置 ‌折弯半径‌。

勾选 ‌“自动切释放槽”‌（可选矩形或圆形）‌‌

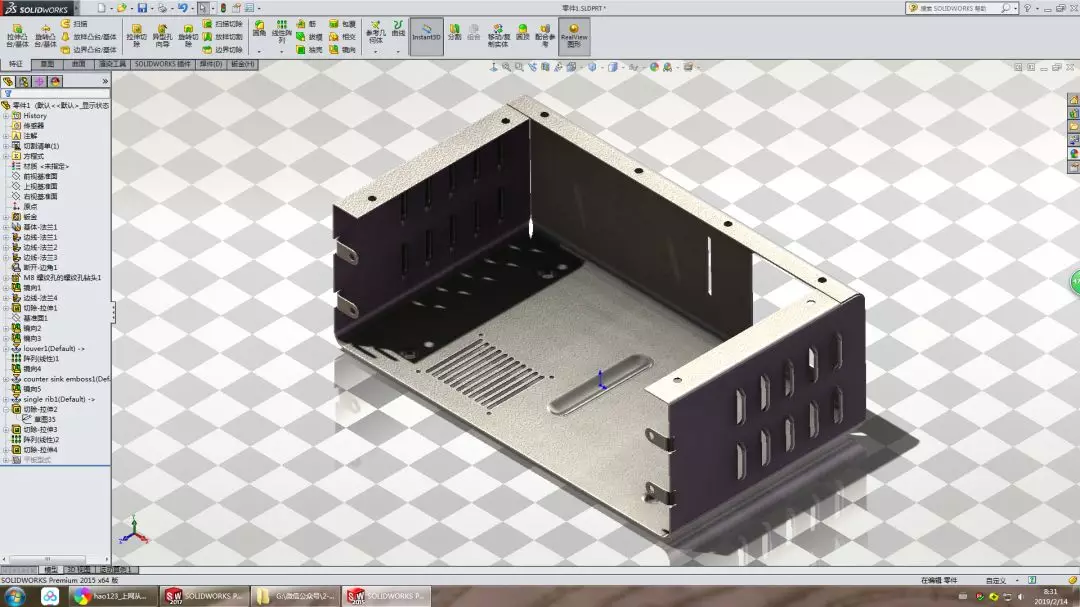

‌三、复杂圆角钣金建模示例（推荐流程）‌

‌绘制草图‌（如矩形或中心矩形）。

‌拉伸凸台‌ 形成基体。


‌添加圆角‌（圆角特征）到所需边线。

‌抽壳‌ 设置板厚（如 1mm）。

‌转换到钣金‌：

选择 ‌固定面‌（通常为顶面）。

勾选 ‌“采集所有折弯”‌，系统自动识别折弯边线 ‌‌

‌展开‌：

使用 ‌“展开”‌ 或 ‌“展平”‌ 命令。

若展开异常，可尝试 ‌取消“简化折弯”‌ 和 ‌“平板型式”‌ 选项后再输出 ‌‌

‌四、注意事项‌

‌圆角半径不宜过大‌：应小于或等于板厚的 2~3 倍，否则可能导致展开后干涉或无法生成 ‌‌

‌释放槽‌：圆角折弯时建议启用 ‌自动切释放槽‌，避免材料拉伸或撕裂 ‌‌

‌版本差异‌：SolidWorks 2025+ 支持 ‌连续边线混合圆角‌ 和 ‌倒角/圆角互换‌ 功能，提升设计效率 ‌‌

如需视频演示，可参考以下资源：

SolidWorks钣金圆角盒子的展开 ‌‌

3分钟学会SolidWorks中圆角钣金件的绘制与展开 ‌‌
