sw螺纹孔怎么显示螺纹

在 SolidWorks 中让螺纹孔显示螺纹线，‌核心是确认孔的创建方式并开启注解显示设置‌。只有用"异形孔向导"创建的孔才能自动关联螺纹线，导入件或手动拉伸的孔需自定义添加 。‌‌‌

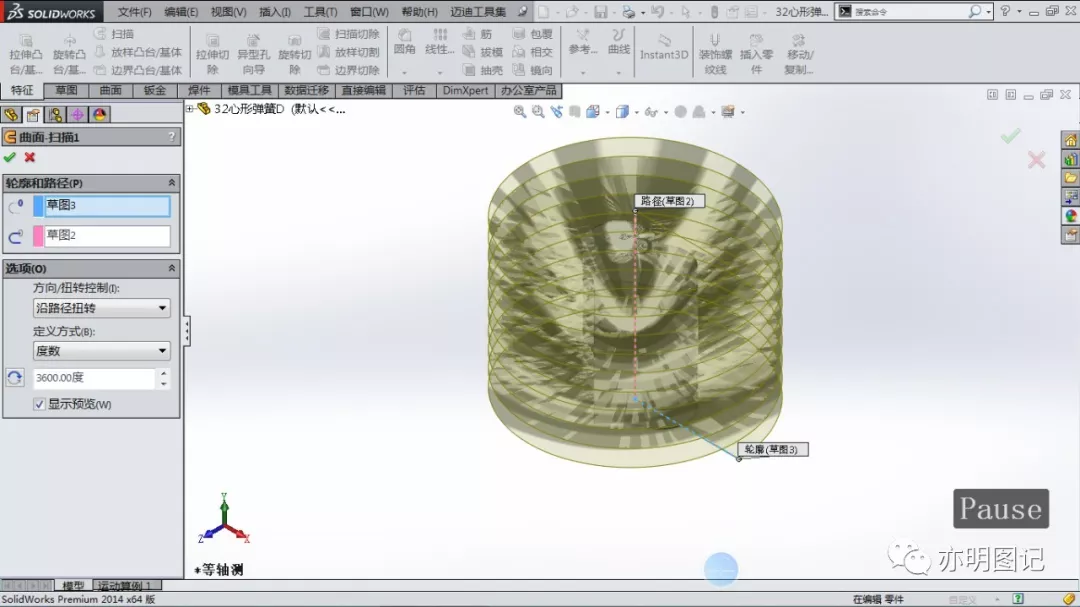

🛠 模型中显示螺纹线

‌检查孔类型‌：在设计树查看孔特征名称，若显示"M3 螺纹孔"等则为有效孔；若显示"拉伸切除"则无法直接显示 。

‌开启注解设置‌：右键设计树左侧"注解"文件夹→选择"细节"→勾选"‌装饰螺纹线‌"和"‌上色的装饰螺纹线‌"→确定 。


‌启用显示状态‌：点击模型树顶部"小眼睛"图标→确保勾选"顶层注解""部件注解"→按‌Ctrl+B 重建模型‌。

‌检查孔特征‌：右键螺纹孔特征→"编辑特征"→确认选项中已勾选"带螺纹标注"。‌‌‌


📐 工程图中显示螺纹线

‌文档属性设置‌：工具→选项→文档属性→出详图→勾选"装饰螺纹线"和"上色的装饰螺纹线"。

‌插入模型项目‌：插入→模型项目→注解栏勾选"装饰螺纹线"→选择"整个模型"→确定 。

‌调整显示品质‌：右键视图→"显示状态"→选择"高品质"可提升螺纹线显示效果 。‌‌‌

⚠ 常见排查

若仍不显示，检查"注解"文件夹下"孔螺纹线"特征是否被压缩（灰色），右键解除压缩 。

导入件或拉伸孔需手动添加：插入→注解→装饰螺纹线，自定义标注 。

软件异常时可重启 SolidWorks 或电脑，释放内存后重试 。‌‌‌
