solidworks如何生成螺钉系列文件

在 SolidWorks 中生成螺钉系列文件，主要通过 ‌系列零件设计表（Design Table）‌ 实现，这是一种“表格驱动设计”方法，可高效生成多种规格的螺钉配置。以下是关键步骤和方法：

‌核心方法：使用系列零件设计表‌

‌创建参数化螺钉模型‌

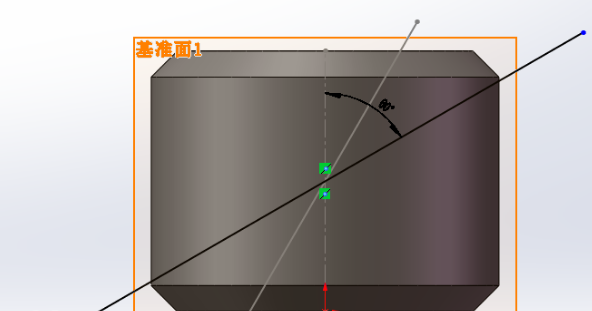

建立一个基础螺钉零件（如圆柱体 + 螺纹特征）。

为关键参数（如螺纹直径、长度、头部直径等）添加 ‌尺寸标注‌，并赋予有意义的名称（如 Diameter、Length）。

‌插入系列零件设计表‌

在 FeatureManager 设计树中，右键点击零件名称 → 选择 ‌“插入设计表”‌。

选择 ‌“新建（由 Excel 生成）”‌，SolidWorks 会自动创建一个 Excel 表格模板。

‌编辑 Excel 表格定义规格‌

第一列固定为 ‌配置名称‌（如 M6x20、M8x25）。

后续列对应模型中的参数（如 Diameter@草图1、Length@拉伸1）。

在各行列填写对应数值，例如：

配置名称 Diameter@草图1 Length@拉伸

M6x20


M8x25

‌应用并生成配置‌

保存并关闭 Excel 表格，SolidWorks 会自动更新模型。

在 FeatureManager 中可看到多个配置，切换即可查看不同规格螺钉。

此方法适用于批量生成标准件（如螺栓、螺钉、垫圈等），显著提升效率 ‌‌

‌替代方法：使用 Toolbox 自动生成螺钉‌


若需快速插入标准螺钉而非自定义系列，可使用 ‌SolidWorks Toolbox‌：

打开 ‌设计库（Design Library）‌ → ‌Toolbox‌ → 选择标准（如 GB）→ 进入 ‌Screws‌ 文件夹。

选择螺钉类型（如内六角圆柱头螺钉），‌右键 → “生成零件”‌，设置参数后插入装配体 ‌‌

支持通过 ‌智能扣件（Smart Fasteners）‌ 自动识别孔位并添加螺钉，但需使用 ‌异形孔向导‌ 打孔 ‌‌

‌补充建议‌

系列零件设计表要求安装 ‌Microsoft Excel‌ ‌‌

为便于统计，建议统一命名配置并填写自定义属性（如代号、名称），可导出材料明细表统计总数 ‌‌

如需详细操作演示，可参考以下资源：

用Excel玩转SolidWorks:5分钟创建一个螺栓零件库 ‌‌

SolidWorks系统课程：自动生成螺栓 ‌‌
