sw怎么在不规则圆上倒指定距离的倒角

在 SolidWorks（SW）中对‌不规则圆‌（即非标准圆形轮廓，如拉伸、放样或扫描生成的曲面边缘）进行‌指定距离的倒角‌，主要依赖于 ‌“距离-距离”倒角类型‌ 或 ‌“角度-距离”倒角类型‌，并结合选择工具栏提高效率。以下是具体操作步骤：

‌适用场景说明‌

“不规则圆”通常指‌非平面圆形边界‌，如曲面边缘、放样特征的轮廓等。

SolidWorks 的倒角功能主要作用于‌边线（Edge）‌，因此需确保目标为实体边线而非草图曲线。

‌操作步骤‌

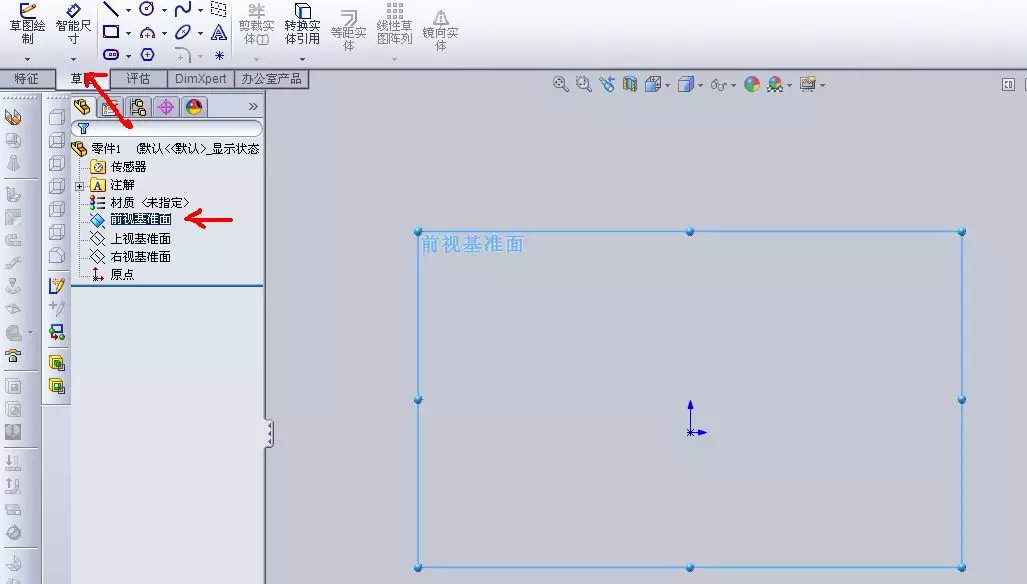

‌创建实体模型‌

确保已基于草图完成拉伸、放样或扫描等操作，生成包含“不规则圆”边界的实体。

‌启动倒角命令‌

在顶部菜单栏点击 ‌“特征” → “倒角”‌，或

使用工具栏中的 ‌倒角图标‌（位于“特征”选项卡下）。

‌选择倒角类型‌

在弹出的 ‌倒角 PropertyManager‌ 中，选择以下任一类型：


‌距离-距离‌：适用于需在两条相邻面上分别指定倒角距离的情况。

‌角度-距离‌：适用于需控制倒角角度（如 45°）和单边距离的情况。

‌选择边线‌

在图形区域中‌点击“不规则圆”的边线‌。

若边线较多，可使用 ‌“选择工具栏”‌（SOLIDWORKS 2025 新增功能）一次性选中多条边线 ‌‌

‌输入指定距离值‌

对于 ‌距离-距离‌：分别输入两个方向的距离值（如 2mm 和 3mm）。

对于 ‌角度-距离‌：输入距离（如 2mm）和角度（如 45°）。

‌调整方向（如需）‌

若倒角方向错误，点击图形中的 ‌控标（箭头）‌ 反转方向，或在 PropertyManager 中勾选 ‌“反转方向”‌ ‌‌


‌确认生成‌

点击 ‌√‌ 完成倒角。

‌注意事项‌

‌不规则圆若为曲面边界‌：确保该边线是‌实体边‌，而非草图曲线。若仅为曲线，需先通过 ‌“转换实体引用”‌ 或 ‌“创建边界曲面”‌ 生成实体。

‌多段连续边线‌：SOLIDWORKS 2025 支持 ‌“连续边线混合”‌ 圆角功能，但倒角暂无完全等效功能；建议逐段处理或使用 ‌“选择工具栏”‌ 批量操作 ‌‌

‌倒角失败处理‌：若提示“无法生成倒角”，可能是曲率过大或边线过于复杂，可尝试先用 ‌圆角过渡‌ 再倒角，或简化几何。

‌参考资源‌

SOLIDWORKS 倒角命令官方帮助 ‌‌

SOLIDWORKS 2025 倒角功能升级 ‌‌

如需进一步操作演示，可参考以下视频教程：

SW小技巧：不规则倒角圆角 ‌‌
