solidworks螺纹线规格什么含义

在 ‌SOLIDWORKS‌ 中，“螺纹线规格”主要指用于定义螺纹几何特征的参数集合，其含义取决于所使用的螺纹类型（装饰螺纹或真实螺纹）以及遵循的标准（如公制、英制、NPT 等）。以下是关键含义解析：

‌1. 螺纹线规格的核心含义‌

‌装饰螺纹线（Cosmetic Thread）‌

‌非真实几何‌：仅用于工程图标注，不增加模型复杂度。

‌规格包含‌：

‌标准‌（如 GB、ISO、ANSI）

‌类型‌（如普通螺纹 M、管螺纹 NPT）

‌大小‌（如 M10、1/4-18 NPT）

‌公差等级‌（如 6H、6g）

‌旋向‌（右旋默认，左旋标“LH”）

可通过 ‌异型孔向导‌ 或 ‌插入 → 注解 → 装饰螺纹线‌ 添加 ‌‌

‌真实螺纹线（Real Thread）‌

‌基于螺旋线‌：通过螺旋扫描切除或凸台生成实际螺纹几何。

‌规格由参数控制‌：

‌螺距‌（公制：mm/圈；英制：TPI）


‌直径‌（大径、小径或中径）

‌圈数 / 高度‌

‌起始角度‌

‌锥度‌（用于锥螺纹如 NPT）‌‌

‌2. 常见规格表示方法‌

‌公制普通螺纹（M）‌

格式：M大径×螺距

例：M10 → 粗牙，螺距默认 1.5mm（不标注）


例：M10×1.25 → 细牙，螺距 1.25mm ‌‌

‌英制管螺纹（NPT）‌

格式：标称尺寸-螺距（TPI）

例：1/4-18 NPT → 内径约 1/4 英寸，每英寸 18 个螺纹 ‌‌

‌公差与旋向‌

内螺纹大写字母（如 ‌6H‌），外螺纹小写（如 ‌6g‌）

左旋需标注 ‌LH‌，右旋默认不标 ‌‌

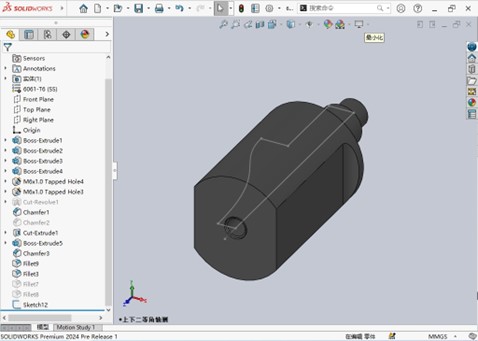

‌3. 如何查看/设置规格‌

‌装饰螺纹线‌：

在 FeatureManager 中右键点击“装饰螺纹线 1”

选择 ‌属性‌ → 查看/编辑标准、类型、大小等 ‌‌

‌真实螺纹‌：

编辑螺旋线特征 → 查看 ‌螺距、圈数、直径‌ 等参数 ‌‌

‌自定义规格‌：

可通过 ‌Toolbox → 异型孔向导 → 添加新规格‌ 手动输入参数 ‌‌

‌总结‌

‌螺纹线规格‌ 在 SOLIDWORKS 中既包含‌标准代号‌（如 M10、NPT），也包含‌几何参数‌（如螺距、直径），用于区分装饰标注与真实建模，并确保符合设计与制造要求。
