在 SolidWorks 中添加连接点主要通过步路工具或电气设备向导,具体操作取决于设计模块(管道/管筒或电气)。连接点用于定义线路段的开始或结束位置,通常在零件模式下创建 。
通用步路模块(管道/管筒)

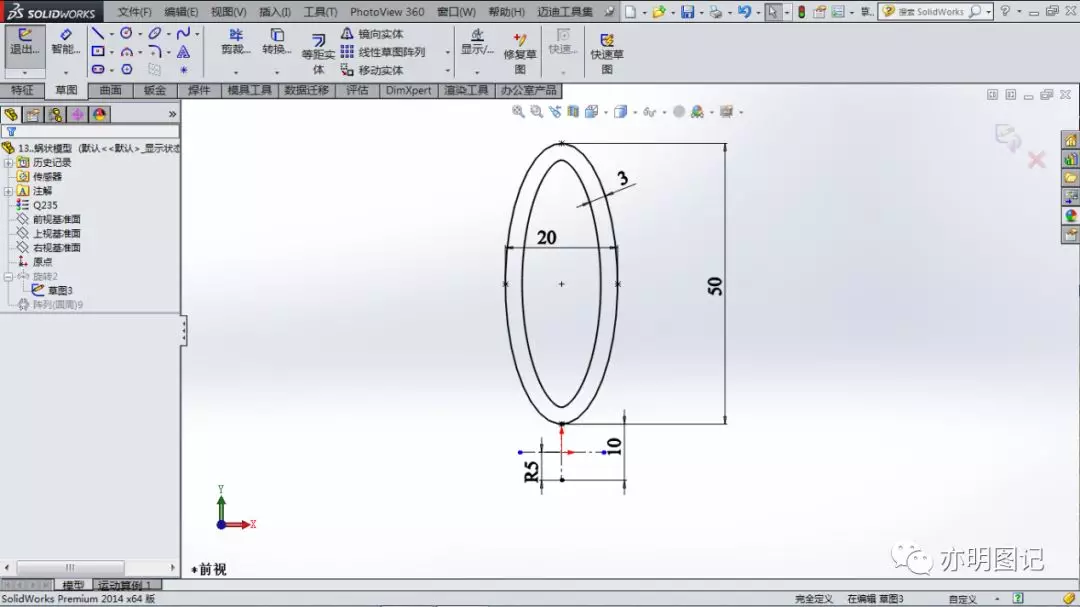

启动命令:打开零件文件,单击菜单栏的“工具”>“步路”>"Routing 工具”>“生成连接点”。
选择几何体:在圆柱特征上选择平面,或直接选择圆形边线作为线路原点 。
设置属性:在弹出的 PropertyManager 中编辑连接点属性,如线路类型(管筒、管道等)和方向,确认后完成创建 。
电气 3D 模块
通过向导添加:单击“工具”>"SOLIDWORKS Electrical">“电气设备向导”,在 Routing 功能点下选择 Cpoint 类型并点击添加 。
手动创建:在 SOLIDWORKS Electrical 菜单中,选择“创建电缆 Cpoint",在图形区域选择草图点、边线或圆柱面来定位 。
关联回路:在 CPoint 界面中选择对应的回路和连接点,点击模型上的出线位置,软件会自动创建草图点匹配 。
连接点作用与注意
功能定义:连接点标记零部件为线路零部件,确定连接类型(管道、电气等),并定义线路段的起止 。
装配体应用:在零件中生成连接点后,在装配体中选择该点可生成装配体连接点,始终复制现有零件特征 。
多端口处理:对于多端口配件(如 T 形接头),需为每个端口添加连接点,偏心变径管通常有两个连接点 。
