sw如何在圆柱面开孔

在 SolidWorks（SW）中对圆柱面开孔，由于圆柱面是曲面，‌不能直接在曲面上绘制草图或使用标准异型孔向导‌，必须借助 ‌3D 草图‌ 或 ‌基准面‌ 等辅助手段定位孔位。以下是主流且可靠的方法：

‌推荐方法一：使用异型孔向导 + 3D 草图（适用于螺纹孔、沉头孔等）‌

这是最常用、最高效的方式，尤其适合打螺纹孔或标准孔。

‌新建零件并创建圆柱体‌

使用“拉伸凸台/基体”命令生成圆柱实体。

‌启动异型孔向导‌

点击 ‌“特征” → “异型孔向导”‌，或在命令栏搜索“异型孔向导”。

‌设置孔类型与参数‌

在 PropertyManager 中选择孔类型（如“内六角圆柱头螺钉”）、标准（如 GB）、尺寸（如 M6）、深度等。

‌进入 3D 草图定位孔位‌


点击 ‌“位置”‌ 选项卡 → 在圆柱面上单击任意位置（此时会自动生成 3D 草图点）。

‌退出 3D 草图前‌，需对孔中心点添加几何关系或尺寸约束，使其精确定位：

右键模型树中的 ‌“3D 草图1” → “编辑草图”‌。

使用 ‌“智能尺寸”‌ 或 ‌“重合”“共线”‌ 等关系，将孔中心点约束到圆柱端面边缘、轴线或其他参考几何上。

‌完成打孔‌

确定后，孔将沿圆柱面法向生成。

✅ 优势：操作直观，支持参数化修改，适合大多数工程场景。‌‌

‌推荐方法二：使用基准面 + 草图拉伸切除（适用于任意形状孔）‌

适用于非标准孔或需要更高控制的情况。

‌创建基准面‌


选择 ‌“参考几何体” → “基准面”‌。

设置偏移距离（如“圆柱端面 + 50mm”），或通过角度/轴线定义。

‌在基准面上绘制孔草图‌

进入该基准面草图，绘制圆形或其他轮廓。

‌执行拉伸切除‌

使用 ‌“拉伸切除”‌ 命令，切除方向设为 ‌“贯穿”‌ 或指定深度，完成开孔。

✅ 优势：灵活，适用于复杂孔形；但需额外创建基准面。‌‌

‌推荐方法三：使用“圆柱面打孔”工具（需安装插件）‌

根据近期资料，SolidWorks 提供了名为 ‌“设计加速器”‌ 的插件功能，可快速在圆柱面上打孔：

‌操作步骤‌：


选择圆柱的‌端面‌作为基准。

输入孔相对于端面边缘的‌定位距离‌（如径向偏移、周向角度）。

点击“确定”，系统自动在圆柱面上生成螺纹孔。

支持后期‌参数化编辑‌，修改孔数、位置、尺寸等。

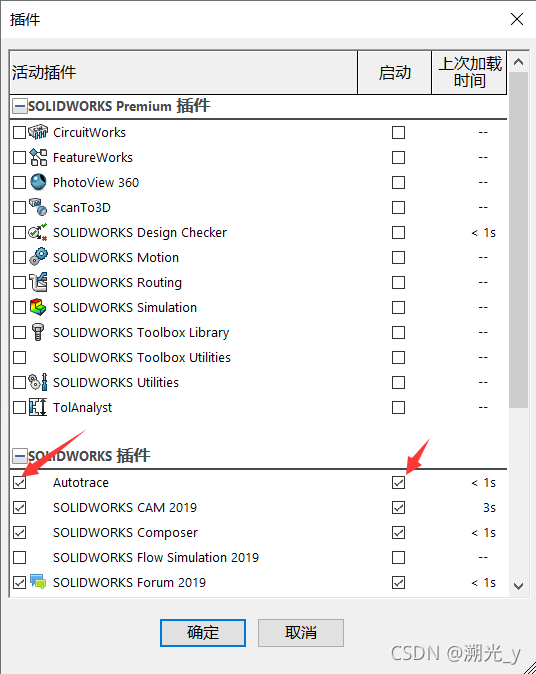

✅ 优势：一键生成，高效易改；但需确认当前 SW 版本是否集成该插件（通常在 ‌SOLIDWORKS Toolbox‌ 或 ‌Design Accelerator‌ 中）。‌‌

‌补充说明‌

若需打‌斜孔‌，可先创建‌倾斜基准面‌，再在其上打孔 ‌‌

所有方法均需确保‌圆柱为实体‌，否则无法正确切除。

孔位未约束时，移动模型可能导致孔偏移，务必完成‌3D 草图约束‌或‌基准面定义‌。
