sw在圆柱面拉伸

在 SolidWorks 中‌在圆柱面拉伸‌主要涉及两种操作场景：一是通过拉伸圆形草图‌创建圆柱体‌，二是在已有圆柱体表面上进行‌拉伸凸台或拉伸切除‌操作 。‌‌‌

创建圆柱体的拉伸操作

‌新建零件并选择基准面‌：打开 SolidWorks 软件，点击"文件--新建--零件"，选择前视基准面或上视基准面作为草图绘制平面 。‌‌‌

‌绘制圆形草图‌：

进入草图绘制环境，激活"圆"命令。

以坐标原点为圆心绘制圆形，可输入直径或半径尺寸（如直径 50mm 或半径 20mm）。

完成草图绘制后退出草图环境。‌‌‌

‌执行拉伸命令‌：

点击"特征"工具栏中的‌拉伸凸台/基体‌命令。


在拉伸参数窗口中填写拉伸深度（如 50mm 或 100mm）。

可选择拉伸方向：给定深度、两侧对称或从草图基准面开始。

点击确认完成圆柱体创建。‌‌‌

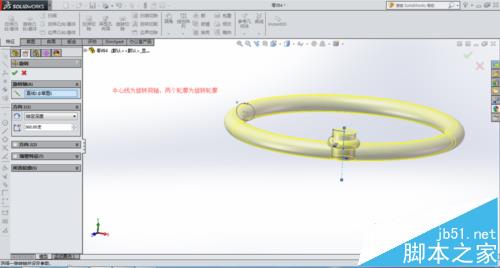

在已有圆柱面上进行拉伸操作

‌拉伸凸台操作‌：

选中圆柱体的某个表面（如上表面或侧面）作为草图绘制平面。

进入草图环境绘制所需形状（如圆形、矩形等）。

退出草图后使用拉伸凸台命令，设置拉伸深度和方向。

可配合反向使用或选择两侧对称拉伸。‌‌‌


‌拉伸切除操作‌：

选择圆柱体表面作为草图绘制平面，绘制切除轮廓。

点击"特征"工具栏中的‌拉伸切除‌命令。

在参数窗口中设置切除方向（可选择两个方向）和深度（如完全贯穿）。

点击确定完成切除操作，圆柱体将从中间切除一部分。‌‌‌

‌特殊拉伸应用‌：

在圆柱面上进行筋操作时，可先绘制草图，使用拉伸切除成形到圆柱体底部，再使用筋命令。

创建圆顶特征时，先拉伸圆柱体，然后执行"插入 - 特征 - 圆顶"，选择圆柱上端面完成圆顶创建。‌‌‌

拉伸曲面创建圆柱（高级用法）


‌拉伸曲面操作‌：

点击"插入--曲面--拉伸曲面"命令。

选择草图（圆形），调整拉伸高度。

此方式创建的是圆柱曲面（片体），非实体。‌‌‌

‌曲面转实体‌：

使用"平面区域"命令封闭圆柱曲面的两端开口。

执行"缝合曲面"命令，勾选"尝试形成实体"和"合并实体"选项。

完成从片体到实体的转变。‌‌‌

‌复杂圆柱建模‌：

可结合包覆、圆周阵列、删除面、加厚等命令创建带扭曲槽口等特殊结构的圆柱体。‌‌‌
