solidworks草图转化为实体

在 SolidWorks 中，将‌草图转化为实体‌通常是指基于草图生成三维几何特征（如拉伸、旋转、扫描等），而不是“草图引用”或“投影”。根据你的问题和公开资料，这里重点说明如何从草图创建实体。

‌核心操作步骤‌

‌完成草图绘制‌

在基准面或模型面上进入草图环境（点击“草图绘制”或右键平面 → “草图绘制”）。

绘制所需轮廓（如矩形、圆形等），确保草图‌封闭且完全定义‌（无蓝色未约束线段）。

‌退出草图‌

点击工具栏中的 ‌“√”‌ 或按 ‌Esc‌ 键退出草图编辑状态。

‌使用特征命令生成实体‌

在顶部菜单栏选择 ‌“特征”‌ 选项卡。

选择以下命令之一：


‌拉伸凸台/基体‌：最常用，沿草图法向拉伸生成实体。

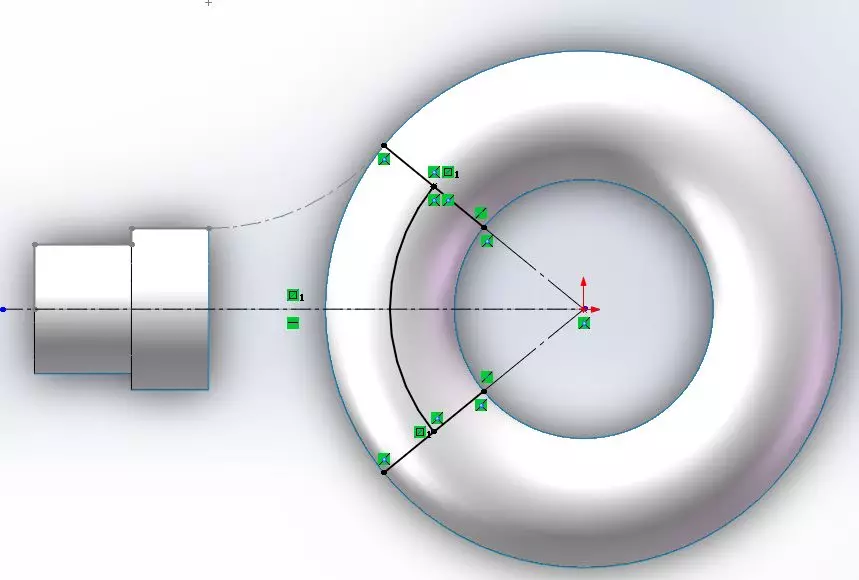

‌旋转凸台/基体‌：绕轴线旋转草图生成回转体。

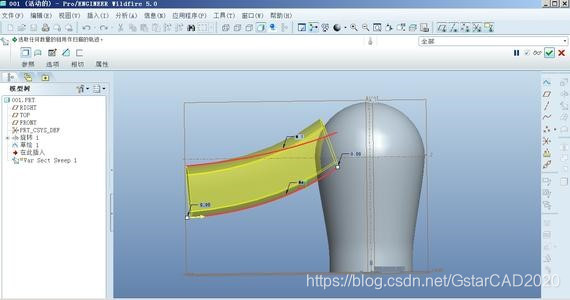

‌扫描 / 放样‌：用于复杂路径或截面变化的实体。

‌设置参数并确认‌

在 PropertyManager 中设置拉伸深度、方向、是否合并结果等。


点击 ‌“确定”‌，即可生成实体。

‌注意事项‌

草图必须‌封闭‌才能生成实体（如拉伸、旋转等）。

若草图包含多个不相连区域，可选择是否全部拉伸或部分拉伸。

生成的实体默认与草图保持关联：修改草图 → 实体自动更新。

‌补充说明‌

如果你实际想问的是“‌将模型边线转换到草图中‌”，那应使用 ‌“转换实体引用”‌（Convert Entities）‌‌

如果是“‌将图片转为草图再生成实体‌”，可使用 ‌AutoTrace 插件‌ 导入图片并跟踪轮廓 ‌‌

如需进一步操作指导（如具体特征类型），可补充说明应用场景。
