solidworks草图基准面

‌SolidWorks 草图基准面是绘制 2D 草图时必须选择的平面‌，系统默认提供前视、上视、右视三个相互垂直的基准面，也可自定义创建新基准面来辅助建模 。‌‌‌

📐 默认基准面有哪些

SolidWorks 新建零件时会自动生成三个默认基准面，构成三维空间的直角坐标系：

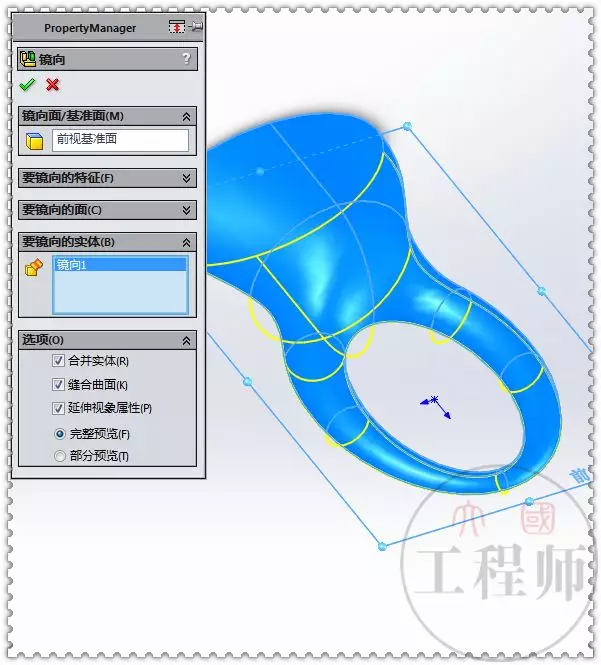

‌前视基准面（Front Plane）‌

对应 X-Y 平面，法线方向为 Z 轴。

通常作为主视图方向的参考，用于绘制前视方向的草图轮廓。

示例：绘制长方体的前表面轮廓时，草图需放置在此基准面上。‌‌‌

‌上视基准面（Top Plane）‌

对应 X-Z 平面，法线方向为 Y 轴。

用于绘制从上方俯视的草图。‌‌‌

‌右视基准面（Right Plane）‌


对应 Y-Z 平面，法线方向为 X 轴。

用于绘制侧视图轮廓，旋转特征中常作为旋转轴的参考平面。

示例：创建圆柱体时，可在此基准面绘制旋转截面的草图。‌‌‌

所有实体特征（拉伸、旋转、扫描等）都需基于草图，而草图必须绘制在基准面或模型平面上 。‌‌‌

✏️ 如何选择基准面绘制草图

在 SolidWorks 中选择基准面绘制草图的操作步骤如下：

‌选择默认基准面‌

在 FeatureManager 设计树中点击前视、上视或右视基准面。

单击草图绘制工具栏上的草图实体工具进入草图状态。

新零件中基准面会以正视于方向显示，方便绘图。‌‌‌

‌选择模型表面作为基准面‌


可直接点击零件上的平面表面作为草图基准面。

注意：曲面、圆面不能作为草图基准面，必须是平面。‌‌‌

‌编辑已有草图的基准面‌

在 FeatureManager 设计树中右键单击草图。

选择"编辑草图基准面"，在弹出的属性管理器中重新选择基准面。‌‌‌

🔧 创建新基准面的方法

当默认基准面无法满足建模需求时（如扫描、放样特征需要在不同平面上绘制草图），可创建自定义基准面 ：‌‌‌

‌打开基准面创建工具‌

单击"特征"选项卡中"参考几何体"工具栏的"基准面"按钮。

或选择菜单栏【插入】|【参考几何体】|【基准面】命令。‌‌‌

‌选择参考实体定义基准面‌


‌一个平面参考‌：仅定义第一参考即可生成平行或等距基准面。

‌一条边线/轴线参考‌：需定义第一参考和第二参考（如垂直或成角度）。

‌一个点参考‌：需完成第一、第二、第三参考的完整定义。‌‌‌

‌常用创建方式‌

‌等距距离‌：选择平面后输入偏移距离生成平行基准面。

‌两面夹角‌：通过边线与平面成一定角度生成基准面。

‌两侧对称‌：在两平面之间生成对称的新基准面。

‌垂直于曲线‌：创建垂直于曲线或边线的基准面。‌‌‌

‌调整与修改‌

双击基准面可修改等距距离或角度数值。

拖动基准面边线可调整显示大小。

在 FeatureManager 设计树中可重命名基准面以便识别用途。‌‌‌

创建基准面时，状态必须显示"完全定义"才能成功生成，信息框会实时报告基准面状态 。‌‌‌
