solidworks单独箭头

在 SolidWorks 中创建‌单独箭头‌（即非标注用的独立箭头符号），主要适用于工程图或装配体中的注释、指引等场景。根据公开资料，以下是几种常用方法：

‌工程图中插入单箭头‌

‌推荐方法：使用“多转折引线”并转换为单箭头‌

‌插入 → 注释 → 多转折引线‌

在工程图空白处点击起点，拖动后双击结束绘制，此时会生成一个‌双箭头线‌。

‌选中整个引线‌，将鼠标移至‌不需要箭头的一端顶点‌（需精确点击）。

‌右键点击该顶点‌，在弹出菜单中选择‌“小直线”‌（或“无”），即可将该端箭头移除，变为‌单箭头‌‌‌

⚠️ 注意：必须点击‌端点顶点‌才能触发右键菜单中的箭头样式选项。

‌其他替代方法‌


‌手动绘制箭头‌（适用于自定义形状）：

使用‌直线工具‌画出箭杆。

再用‌多边形或直线‌画出箭头头部。

选中所有线条 → ‌区域填充‌（黑色实心）完成视觉箭头‌‌

‌使用“符号”插入标准箭头‌（适用于旋转/方向指示）：

插入 → 符号 → 选择箭头样式 → 放置到视图中‌‌

‌三维建模中的实体箭头‌

若需在‌零件设计‌中创建‌三维实体箭头‌（如用于模型标识）：

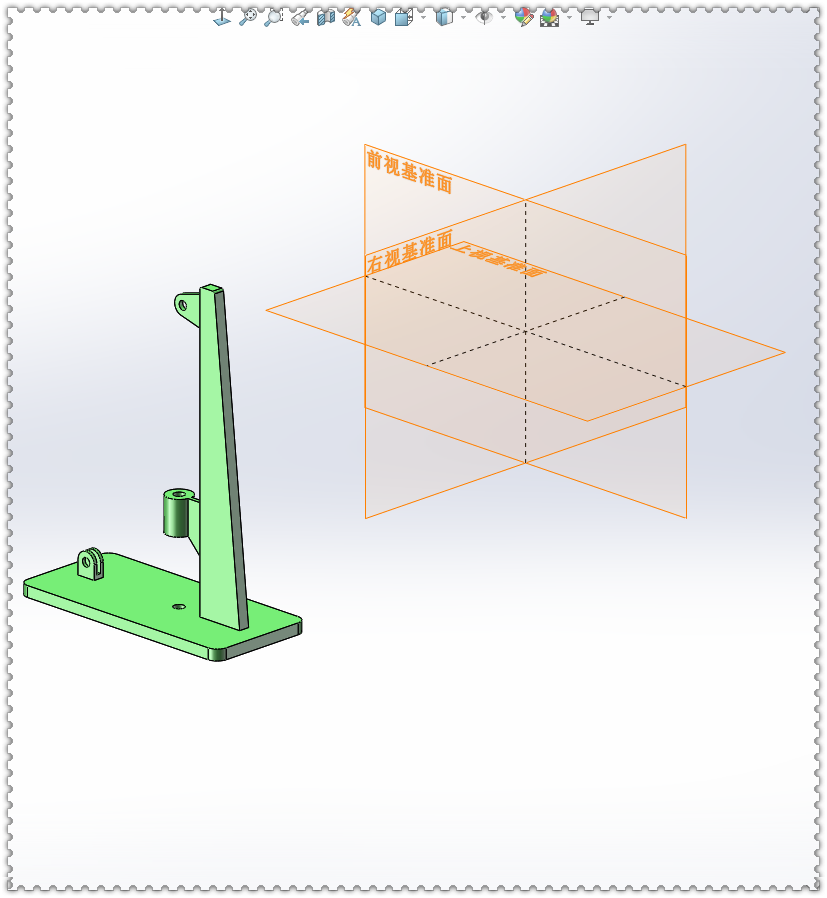

在‌前视基准面‌绘制箭头草图（由直线和多边形构成）。

使用‌拉伸凸台/基体‌命令，设置深度进行拉伸，生成三维箭头实体‌‌

总结

场景 推荐方法 关键步骤

‌工程图单箭头‌ 多转折引线 + 右键删除一端 插入注释 → 多转折引线 → 右键端点 → 选“小直线”

‌自定义箭头‌ 手绘 + 区域填充 直线画箭杆 + 多边形画头 → 区域填充

‌三维实体箭头‌ 草图拉伸 前视面画草图 → 拉伸凸台

如需详细图文教程，可参考：SolidWorks工程图单箭头标注实例 ‌‌
