sw零件有颜色剖切后怎么没有了

阅读数 5

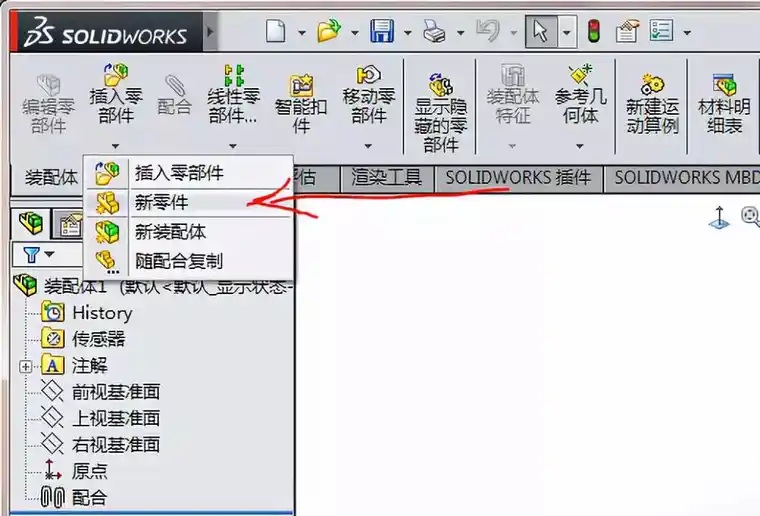

在 SolidWorks 中，零件在剖切后颜色消失或剖面区域无颜色，通常与‌剖面盖设置‌或‌显示样式‌有关。根据权威公开资料，主要原因和解决方法如下：

常见原因及解决方法

‌剖面盖未启用‌：剖切后若未勾选“显示剖面盖”，剖面区域将不显示零件颜色，而是默认透明或灰色。

‌解决‌：在剖面视图属性中勾选 ‌“显示剖面盖”‌ ‌‌

‌显示样式设置为“上色”或“隐藏线可见”但未正确应用‌：某些显示模式下颜色可能被覆盖或隐藏。

‌解决‌：将剖视图的显示样式改为 ‌“带边线上色”‌ 或 ‌“线架图”‌，确保颜色和线条同时显示 ‌‌

‌装配体层级颜色覆盖‌：若零件在装配体中，整机着色可能覆盖零件自身颜色。

‌解决‌：在设计树中右键装配体 → 删除整机着色 → 零件颜色将恢复 ‌‌

‌工程图视图设置问题‌：如勾选了“仅图形区域”，可能导致轮廓线和颜色显示异常。

‌解决‌：取消勾选 ‌“仅图形区域”‌ ‌‌

操作步骤（推荐顺序）

‌检查剖面视图属性‌

右键剖视图 → “属性” → 确保 ‌“显示剖面盖”‌ 已勾选 ‌‌

‌调整显示样式‌

在工程图中选中剖视图 → 属性管理器 → “显示样式” → 选择 ‌“带边线上色”‌ 或 ‌“线架图”‌ ‌‌

‌验证零件颜色设置‌

在零件模式下确认颜色已正确赋予；在装配体中检查是否被整机颜色覆盖 ‌‌

‌重建视图‌

按 ‌Ctrl+B‌ 或右键剖视图 → “重设视图” 强制刷新 ‌‌

若问题仍存在，可参考官方帮助文档：SolidWorks 剖面视图帮助 ‌‌
