cad导入solidworks转成3d

将CAD图形导入SolidWorks并转换为3D模型，是工程设计中常见的需求。根据最新公开资料（截至2026年5月），以下是‌标准操作流程‌，适用于主流版本的SolidWorks（如2024–2026）：

‌核心步骤概览‌

‌准备CAD图纸‌

‌导入到SolidWorks‌

‌定义草图视图（前/上/右等）‌

‌生成3D特征（拉伸、切除等）‌

‌详细操作流程‌

‌1. 准备CAD图纸‌

在AutoCAD或浩辰CAD中：

删除多余线条（如尺寸线、中心线、剖面线等），仅保留‌轮廓线‌。

确保图形为‌1:1比例‌，单位统一为‌毫米‌。

将关键轮廓放在独立图层（如“0层”），便于后续筛选‌‌


‌2. 导入到SolidWorks‌

打开SolidWorks，新建‌零件‌文件。

方法一（推荐）：

点击 ‌“文件” → “打开”‌，文件类型选择 ‌“DWG (.dwg)” 或 “DXF (.dxf)”‌。

选择文件后，点击 ‌“下一步”‌，在导入选项中选择：

‌“输入到新零件” → “2D草图”‌。

单位设为 ‌“毫米”‌。

可勾选 ‌“合并点”“添加约束”‌ 以提升草图质量‌‌

方法二（快捷）：

在CAD中选中图形，按 ‌Ctrl+C‌ 复制。

在SolidWorks新建零件中，按 ‌Ctrl+V‌ 粘贴，系统会自动创建草图‌‌


‌3. 定义3D视图（关键步骤）‌

导入的草图通常是多视图（如主视图、俯视图、左视图）。

使用 ‌“2D to 3D” 工具栏‌：

选中主视图草图 → 点击 ‌“前视”‌。

选中俯视图草图 → 点击 ‌“上视”‌。

选中左视图草图 → 点击 ‌“右视”‌。

使用 ‌“对齐草图”‌ 工具，确保各视图在空间中正确对齐‌‌

‌4. 生成3D模型‌

选中对应视图的‌封闭草图‌（如主视图轮廓）。

点击 ‌“特征” → “拉伸凸台/基体”‌，设置拉伸深度。

拉伸终点可选择 ‌“到指定面”‌ 或 ‌“到另一视图的边线”‌，实现精准建模‌‌


对于孔、槽等结构，使用 ‌“拉伸切除”‌ 命令，基于辅助视图（如俯视图）进行切除‌‌

‌注意事项‌

‌草图必须封闭‌，否则无法生成实体特征。

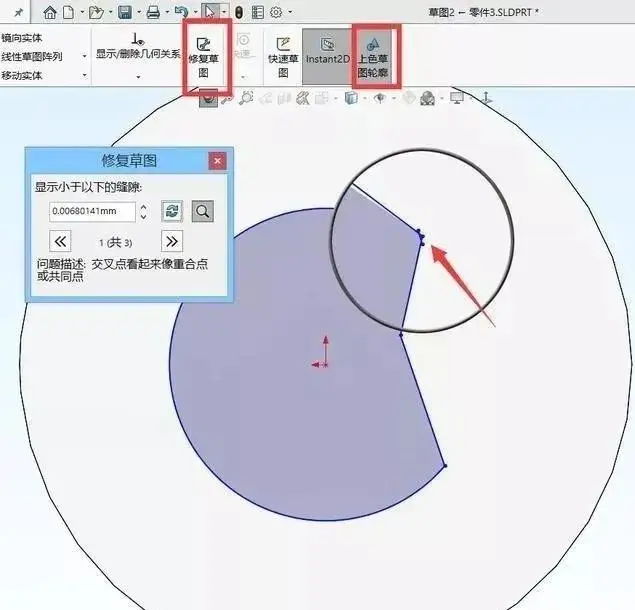

若导入后出现断线、重叠，可启用 ‌“草图诊断”‌ 工具修复‌‌

复杂模型建议分步建模：先完成主体，再添加细节特征。

如需与AutoCAD用户协作，SolidWorks可直接打开 .dwg 文件，但建议使用 ‌“输入到新零件”‌ 模式以保留草图可编辑性‌‌

‌推荐资源‌

CSDN博客：CAD到SolidWorks三维模型转换的全面指南（2025）

优胜UG培训：CAD转SolidWorks详解（2024）

按上述步骤操作，即可高效将2D CAD图纸转化为可编辑的3D SolidWorks模型。
