cad图形如何导入sw

将 CAD 图形导入 SolidWorks（SW）主要通过‌DWG/DXF 格式转换‌实现，支持直接打开或插入到现有零件中。核心流程包括 CAD 文件预处理、SW 导入向导设置及导入后草图处理 。‌‌‌

导入前文件准备

‌格式与版本‌：在 CAD 中将文件另存为‌DWG 或 DXF 格式‌，建议保存为较低版本（如 AutoCAD 2018 或 2013 格式）以提高兼容性 。

‌数据清理‌：使用 CAD 的PURGE命令清除未使用的图层和块，用OVERKILL删除重叠线段，确保轮廓闭合且无冗余 。


‌图层与单位‌：将轮廓线、中心线等分图层绘制，确认绘图单位为毫米，比例设为 1:1 。‌‌‌

SolidWorks 导入步骤

‌启动导入‌：在 SW 中选择"‌文件 - 打开‌"（新建零件）或"‌插入-DXF/DWG‌"（现有零件），选择目标文件 。‌‌‌

‌向导设置‌：


选择“输入到新零件”或"2D 草图”模式 。

在文档设定中匹配单位（如毫米），勾选“添加约束”和“合并点” 。

配置图层映射，将 CAD 图层对应到 SW 的草图实体或构造线 。‌‌‌

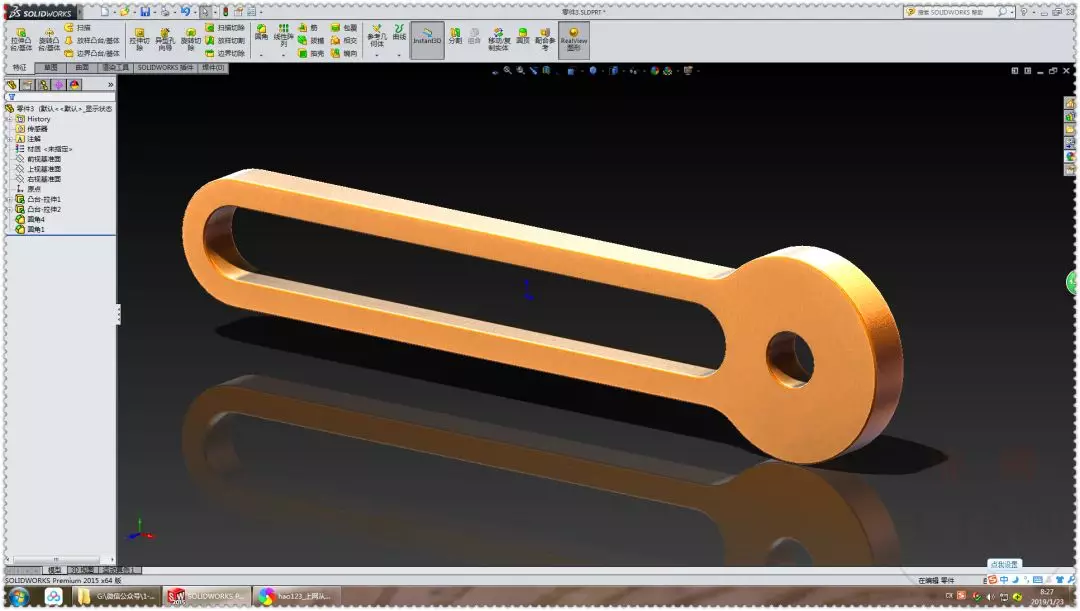

‌完成导入‌：点击完成，图形将作为草图出现在 SW 中，可进行检查或拉伸建模 。‌‌‌


关键注意事项

‌单位一致性‌：务必确保 CAD 与 SW 单位设置一致，避免模型尺寸缩放错误（如英寸误作毫米） 。

‌草图检查‌：导入后检查草图是否封闭，有无多余线段，必要时手动修复以确保能生成实体特征 。

‌原点定位‌：建议在 CAD 中将基准点移至原点，或在导入时手动指定插入点以保证位置准确 。‌‌‌
