sw零件如何参考另一个零件

在 SOLIDWORKS（简称 SW）中，让一个零件参考另一个零件，主要通过‌外部参考引用‌、‌插入零件‌或‌配合参考‌等方式实现。以下是常用方法及操作要点：

‌1. 外部参考引用（适用于几何关联）‌

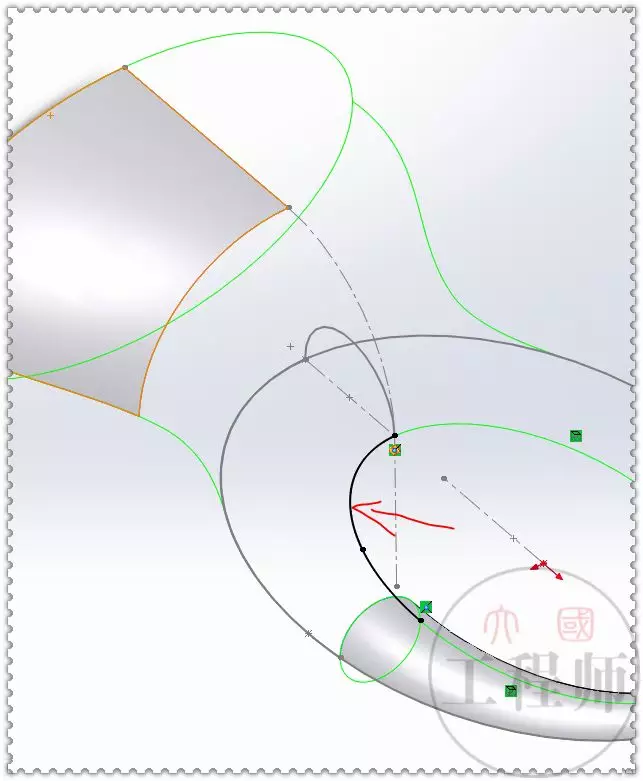

当一个零件需要基于另一个零件的几何形状（如面、边线、草图）进行设计时，可创建外部参考。

‌操作步骤‌：

在装配体中打开目标零件（待参考的零件）。

在另一个零件中，使用“转换实体引用”、“等距实体”或“派生草图”等命令，选择源零件的几何体。

系统会自动建立外部参考关系。

‌管理外部参考‌：

右键点击 FeatureManager 设计树中的零件或特征 → 选择 ‌“外部参考”‌，可查看、锁定、断开或解锁参考 ‌‌

若参考路径丢失，重新打开装配体后系统会尝试自动恢复 ‌‌


⚠️ 注意：避免循环参考；不建议在同一零件的不同实例间建立外部参考 ‌‌

‌2. 插入零件（适用于多体设计或派生）‌

将一个零件作为实体插入到另一个零件中，形成‌多体零件‌，并可选择是否保留链接。

‌操作步骤‌：

打开目标零件文档。

点击 ‌插入 > 零件‌（或工具栏中的“插入零件”图标）‌‌

选择要插入的源零件文件。

在 PropertyManager 中可选择是否‌转移草图、尺寸、自定义属性‌等。

可选择 ‌“断开与原有零件的链接”‌ 以独立编辑（断开后不可恢复）‌‌


✅ 适用场景：需要共享几何、快速复制结构，或进行多体干涉检查。

‌3. 配合参考（适用于装配体中的自动定位）‌

为零件预设常用配合关系，使拖入装配体时自动识别并配合。

‌操作步骤‌：

在零件文件中，进入 ‌配合参考‌ 设置（通常在 FeatureManager 中右键零件 → “配合参考”）‌‌

定义主要/次要/第三参考实体（如圆柱面、平面等），并指定配合类型（同心、重合等）。

保存零件后，在装配体中拖入该零件时，SOLIDWORKS 会自动尝试匹配同名配合参考 ‌‌

✅ 适用场景：标准件（如螺栓、轴承）批量装配，提升效率 ‌‌

‌4. 派生零部件（由装配体生成）‌


从装配体中的零部件派生新零件，保留与原零件的关联。

‌操作路径‌：在装配体中右键零部件 → ‌“派生零部件”‌ ‌‌

派生后可编辑，但修改源零件会影响派生件（除非断开外部参考）‌‌

总结建议

‌设计阶段需关联几何‌ → 使用‌外部参考‌或‌插入零件‌。

‌装配阶段需快速定位‌ → 设置‌配合参考‌。

‌避免过度依赖外部参考‌，以防文件移动或重命名导致链接断裂 ‌‌
