solidworks怎样沿轨迹阵列

SolidWorks 沿轨迹阵列主要分‌零件特征阵列‌和‌装配体零部件阵列‌两种场景，需根据设计环境选择对应命令。

零件环境：曲线驱动阵列

在零件模式下，使用“曲线驱动的阵列”功能沿草图或边线生成特征副本。

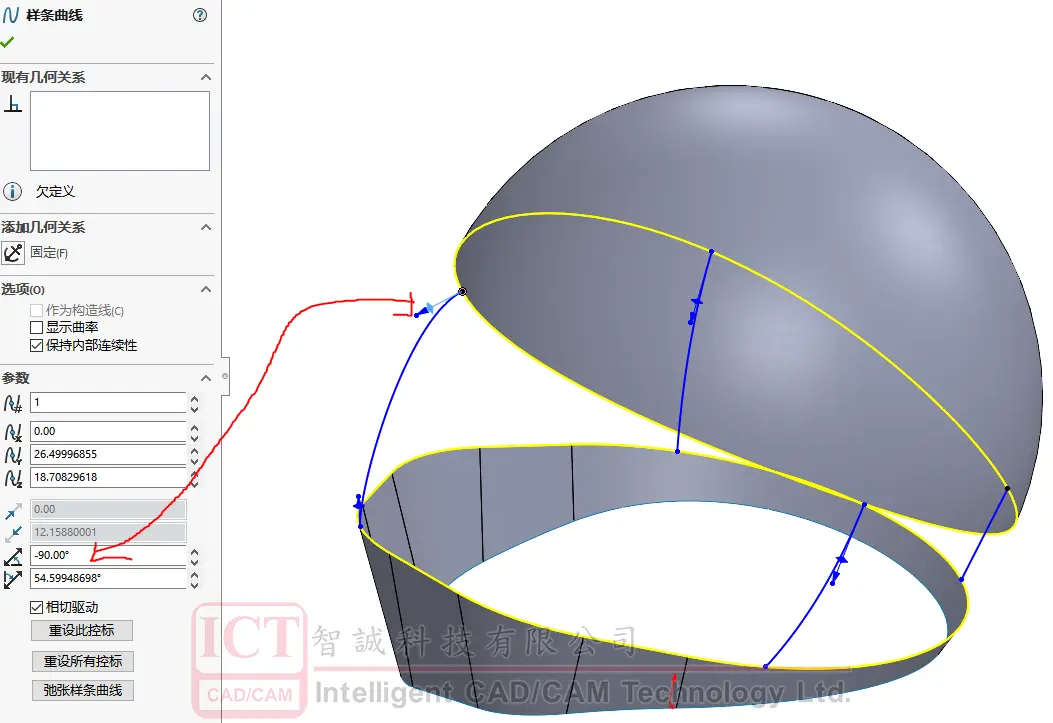

‌准备路径‌：绘制草图曲线（如样条曲线、圆）或选择模型边线作为阵列轨迹 。‌‌‌

‌调用命令‌：点击“插入”>“阵列/镜像”>“曲线驱动的阵列”。‌‌‌

‌设置参数‌：

‌阵列方向‌：选择已准备好的曲线或边线。


‌要阵列的特征‌：选择需要复制的实体特征。

‌实例数与间距‌：设定阵列数量及实例间的距离，可选“等间距”。

‌对齐方法‌：通常选择“与曲线相切”以确保实例沿路径方向自动旋转 。‌‌‌

装配体环境：曲线与链阵列

在装配体中，可根据零部件类型选择“曲线驱动零部件阵列”或“链零部件阵列”。

‌曲线驱动零部件阵列‌：适用于一般零部件沿路径分布。点击“插入”>“零部件阵列”>“曲线阵列”，选择路径草图及源零部件 。‌‌‌

‌链零部件阵列‌：专为链条、皮带挡板等连接件设计。


‌定义链组‌：选择内外链片等零部件及连接点（如圆孔）。

‌链路径‌：选择连续草图线段或边线作为运动轨迹 。

‌搭接方式‌：根据连接关系选择“相连链接”或“距离链接”。‌‌‌

关键操作技巧

‌轨迹连续性‌：路径草图必须连续闭合或平滑，避免断点导致阵列失败 。

‌基准定位‌：装配体中需先精确定位第一个“种子零件”，确保与轨迹几何关系正确 。

‌转换引用‌：绘制轨迹时可使用“转换实体引用”直接提取模型轮廓，提高精度 。‌‌‌
