solidworks配合怎么限制距离

在 SolidWorks 中，通过 ‌限制距离配合（Limit Distance Mate）‌ 可以限制两个零部件之间的相对运动范围，使其只能在设定的最小和最大距离之间移动。

操作步骤

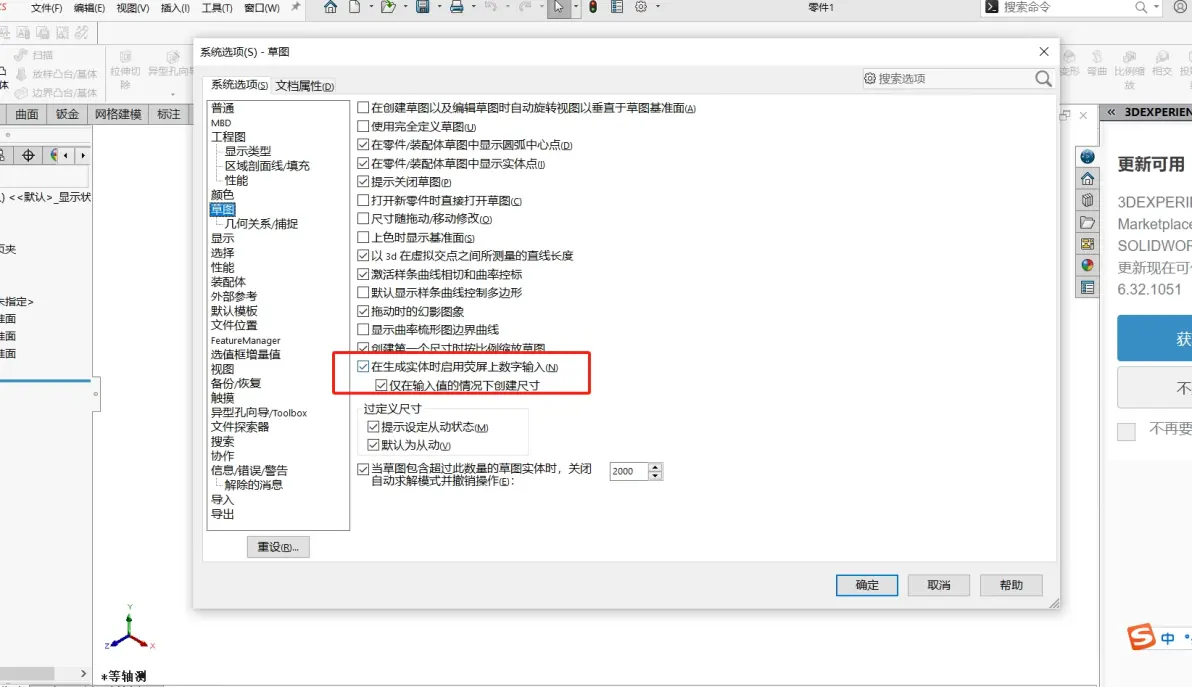

‌打开装配体‌，确保要配合的两个零部件已插入。

点击 ‌“配合”‌（位于装配体工具栏）或选择 ‌插入 > 配合‌。

在 PropertyManager 中，点击 ‌“高级配合”‌ 选项卡。

选择 ‌“距离”‌ 作为配合类型。

选择两个要限制距离的 ‌配合实体‌（通常是两个平面、面或基准面）。

设置以下参数：

‌起始距离‌：配合创建时的初始距离（可选）。

‌最大距离‌：允许的最大间距。


‌最小距离‌：允许的最小间距。

勾选 ‌“反转尺寸”‌（如需将实体移至另一侧）。

点击 ‌“确定”‌ 完成配合。

补充说明

‌设计表控制‌：可在设计表中通过列如 D1@LimitDistance1、$UPPERLIMIT_DISTANCE@LimitDistance1、$LOWERLIMIT_DISTANCE@LimitDistance1 来动态设置限制值 ‌‌

‌动态间隙检查‌：若需在手动拖动零件时实时监控最小距离，可使用 ‌“移动零部件” + “指定间隙停止”‌ 功能 ‌‌

‌柔性配合建议‌：对于气缸、滑块等需模拟伸缩运动的场景，推荐使用限制距离配合并设置零部件为 ‌“柔性”‌，便于观察不同位置下的干涉情况 ‌‌

常见应用场景

导轨滑块的行程限制（如最小 0 mm，最大 140 mm）‌‌

活塞在气缸内的运动限位 ‌‌

同步带轮沿带宽方向的定位 ‌‌

如需视频演示，可参考：SW宽度配合实战讲解 ‌‌
