solidworks典型零件画法

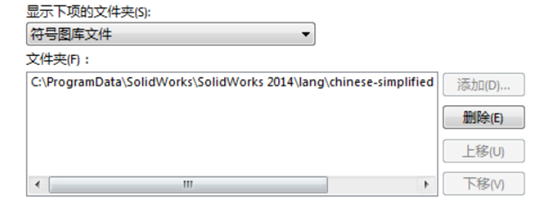

在 SolidWorks 中，典型零件的建模方法因零件结构特点而异。根据公开资料，以下是几类‌典型零件及其主流建模方法‌：

‌1. 轴套类零件（如轴、套筒、丝杆等）‌

这类零件主体为‌同轴回转体‌，轴向尺寸远大于径向尺寸，常用于传递动力或支承传动件。

‌方法一：层叠法‌

将零件按轴向分段，逐段拉伸凸台/切除，模拟“叠加”结构 ‌‌

‌方法二：旋转法‌

在基准面（如前视面）绘制一条包含所有直径变化的轮廓线，使用‌旋转凸台‌或‌旋转切除‌生成回转体 ‌‌

‌方法三：加工法‌

按实际加工顺序建模（如先车外圆、再铣键槽、钻孔等），更贴近工艺流程 ‌‌

✅ ‌推荐‌：对于结构规则的轴套类，‌旋转法‌最高效；复杂功能结构（如键槽、退刀槽）可结合拉伸切除。


‌2. 箱体/支架类零件‌

结构多为‌薄壁、带加强筋、孔系复杂‌，常见于机座、壳体等。

通常以‌上视基准面‌或‌前视基准面‌为草图起点，先拉伸主体轮廓。

使用‌拉伸切除‌创建孔、槽；通过‌筋特征‌添加加强筋 ‌‌

注意‌基准面选择‌对后续视图方向影响较大，建议首次草图使用系统默认基准面 ‌‌

‌3. 钣金类零件‌

如支架、外壳等由薄板折弯而成。

使用‌基体法兰‌命令创建初始钣金件 ‌‌

后续通过‌边线法兰‌、‌折弯‌、‌展开/折叠‌等操作完成建模 ‌‌


切除（如直槽口）需在‌钣金面上‌绘制草图并拉伸切除 ‌‌

‌4. 曲面复杂零件（如瓶子、心形件、纸飞机）‌

适用于‌非规则自由曲面‌。

使用‌放样曲面‌、‌扫描曲面‌、‌旋转曲面‌等工具 ‌‌

例如“心”型模型需在多个‌不平行基准面‌上绘制截面轮廓，再用‌放样曲面‌连接 ‌‌

最后可通过‌加厚‌将曲面转为实体 ‌‌

‌5. 冲压/带螺旋特征零件‌

如带螺旋槽的轴、螺纹零件。

先建立‌螺旋线路径‌（指定螺距、圈数、起始角度）‌‌

再在基准面上绘制‌扫描截面‌（如圆形），使用‌扫描切除‌沿螺旋线生成槽 ‌‌

‌通用建模建议‌

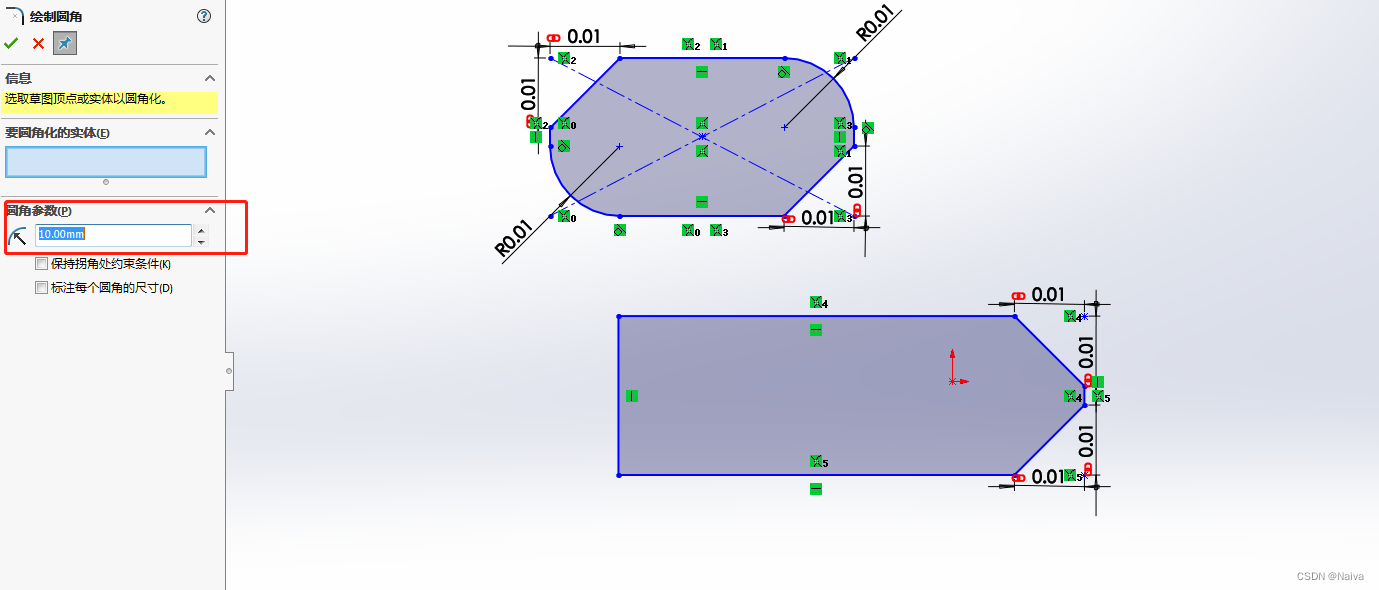

‌草图绘制‌：优先使用‌前视/上视/右视基准面‌，确保视图方向一致 ‌‌

‌完全定义草图‌：草图应为‌黑色‌（完全约束），避免蓝色（欠定义）导致后续特征错误 ‌‌

‌特征顺序‌：按加工或装配逻辑建模，便于修改与参数化 ‌‌

如需视频演示，可参考以下资源：

SolidWorks绘制冲压零件实例 ‌‌

连接零件建模案例 ‌‌
