在 SolidWorks 中让弹簧实现柔性伸缩,核心是在装配体环境中建模并利用外部参考驱动,新版本可直接启用柔性零部件功能。
🛠️ 核心操作步骤

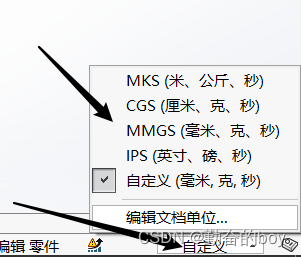

装配体中新建零件:打开装配体,点击“新建零件”,进入编辑模式 。
绘制驱动路径:使用 3D 草图或中心线,捕捉弹簧两端零件的面作为参考,确保路径长度随两端距离变化 。
扫描生成弹簧:选择圆形轮廓,沿路径扫描,设置扭转值(如 10 圈)完成建模 。
启用柔性属性:退出编辑,在设计树右键点击弹簧零件,选择"使零件成为柔性"(2019/2020 及上面版本)。
添加配合:将弹簧两端面与装配体中的移动面添加重合或距离配合,移动部件时弹簧即自动伸缩 。
⚙️ 版本功能差异
新版本(2019/2020+):支持“柔性零部件”功能,允许零件几何体由装配体上下文驱动,设置更便捷 。
旧版本:需依赖外部参考,在装配体中直接绘制弹簧草图,通过几何关系锁定两端面,修改端面距离时弹簧自动更新 。
注意:单独在零件文件中画好的弹簧无法直接伸缩,必须基于装配体环境关联设计 。
