sw装配体怎么扫描

在 ‌SolidWorks 装配体中进行扫描‌，通常不是直接对装配体整体执行“扫描”特征（因为扫描是零件级别的建模操作），而是通过以下两种主流方式实现：

‌方法一：在装配体内创建新零件并进行扫描‌

这是最常用且推荐的做法，适用于需要基于装配体结构设计新零件（如管道、线缆、支架等）的情况。

‌插入新零件‌

在装配体环境中，点击顶部菜单栏的 ‌【插入】→【零部件】→【新零件】‌。

此时会创建一个空白零件，自动处于“编辑零部件”状态。

‌绘制扫描轮廓与路径‌

在当前基准面（如上视基准面）绘制 ‌封闭轮廓草图‌（如圆形、多边形）。

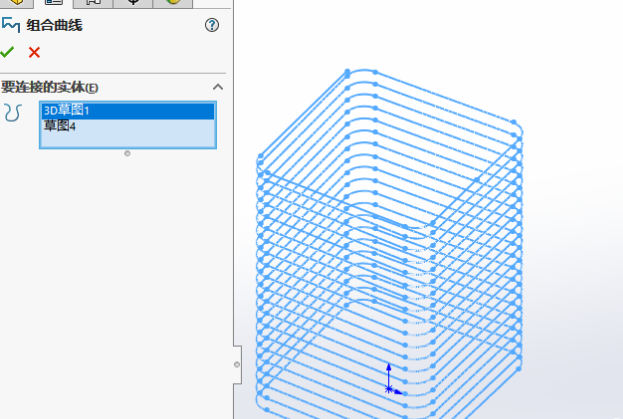

切换到另一个基准面（如前视基准面），绘制 ‌路径草图‌（可以是直线、样条曲线或3D草图）。

‌关键操作‌：确保轮廓草图的起点与路径草图 ‌建立“穿透”几何关系‌，否则扫描可能失败或结果异常 ‌‌

‌执行扫描命令‌


点击 ‌【特征】→【扫描】‌。

在 PropertyManager 中：

选择刚才绘制的 ‌轮廓草图‌。

选择 ‌路径草图‌。

可选：添加 ‌引导线‌（需与轮廓建立穿透关系）‌‌

点击 ‌√‌ 完成扫描，生成的实体将作为装配体中的一个新零件存在。

✅ 优点：扫描结果自动参与装配体配合，便于后续干涉检查或运动仿真 ‌‌

‌方法二：在已有零件中编辑并添加扫描特征‌

如果目标是修改装配体中的某个子零件（如添加一个扫描凸台或切除），可直接编辑该零件：

在 ‌FeatureManager 设计树‌ 中，右键目标零件 → 选择 ‌【编辑零件】‌。


在该零件内部创建扫描轮廓和路径（需在零件草图中完成）。

使用 ‌【特征】→【扫描】‌ 创建特征。

编辑完成后，点击 ‌【退出编辑零件】‌ 返回装配体环境。

⚠️ 注意：若该零件是外部引用的（非本地），需确保其可编辑权限。

‌补充说明‌

‌装配体本身不能直接执行扫描‌，扫描必须作用于单个零件内部。

若需在装配体级别模拟“扫描路径”（如运动干涉检查），应使用 ‌MotionManager‌ 或 ‌干涉检查工具‌ ‌‌

扫描轮廓必须为 ‌闭环‌（曲面扫描除外），路径不能自交，且路径起点需与轮廓所在平面相交 ‌‌

如需详细操作演示，可参考官方教程：SolidWorks 扫描帮助文档 ‌‌
