sw画一半标注全部尺寸

在 SolidWorks（SW）中，若只绘制了模型的一半（如对称结构），但希望在工程图中标注‌全部尺寸‌（即完整尺寸而非仅绘制部分的半尺寸），可通过以下方法实现：

‌核心操作步骤‌

‌方法一：利用对称草图关系自动生成单边尺寸（推荐）‌

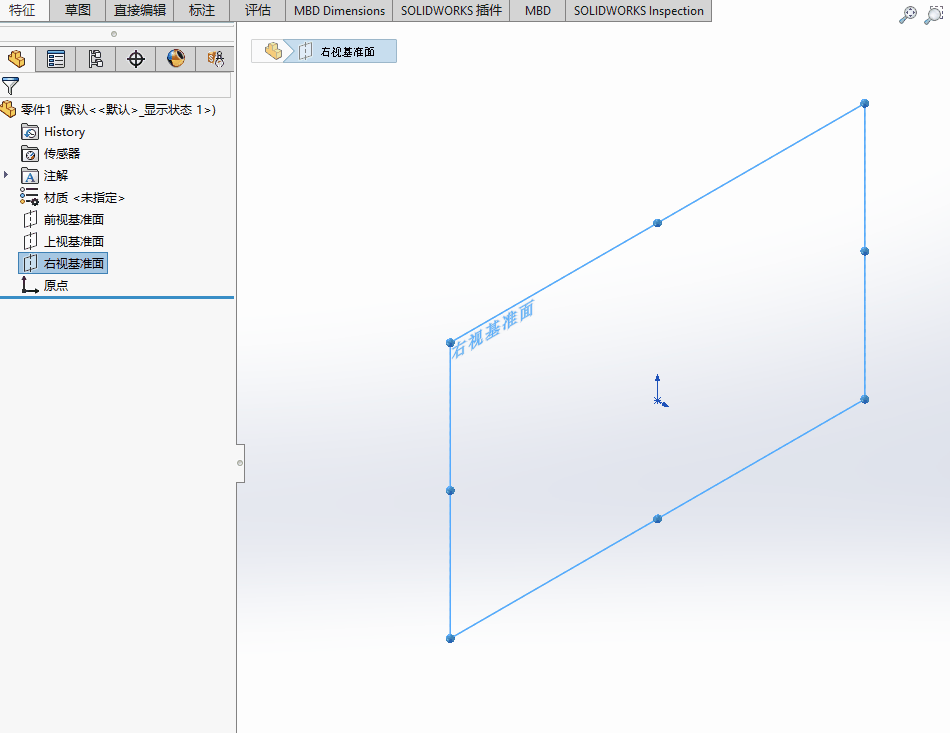

在草图阶段，绘制对称特征（如矩形、孔等）并添加‌中心线‌。

选中需对称的两条边线（或点），按住 ‌Ctrl 键‌ 点选中心线。

在左侧属性管理器中添加 ‌“对称”几何关系‌。

进入工程图后，使用 ‌智能尺寸‌ 工具点击一条边线 + 中心线，SW 会自动识别对称关系并标注‌半尺寸‌（即单边尺寸），该尺寸完全由模型驱动，修改模型后自动更新 ‌‌


‌方法二：手动转换现有尺寸为单边尺寸‌

若已标注总尺寸，可右键该尺寸 → 选择 ‌“属性”‌ → 在 ‌“引线”‌ 选项卡中，将 ‌“尺寸界线显示”‌ 改为 ‌“无”‌ 或 ‌“自定义”‌，隐藏一侧延伸线，实现单边标注效果 ‌‌

‌方法三：使用 DimXpert 自动标注（适用于制造图纸）‌


在 ‌注解‌ 选项卡中启用 ‌DimXpert‌，选择“位置尺寸”或“大小尺寸”，系统会智能提示是否以基准边为起点标注单边尺寸，适合 MBD（基于模型的定义）场景 ‌‌

‌注意事项‌

若草图未定义对称关系，SW ‌不会自动识别‌对称特征，需手动调整尺寸显示方式 ‌‌

工程图中的尺寸默认显示模型实际大小，即使只画了一半，只要模型是完整几何体，使用 ‌“模型项目”‌ 功能仍可标注全部尺寸 ‌‌

💡 ‌提示‌：若目标是“画一半、标全尺寸”，建议在‌草图阶段就建立对称关系‌，这是最规范、最易维护的方法。
