在solidworks中合并多个零件的方法

在 SolidWorks 中合并多个零件，主要根据工作环境（‌零件环境‌ 或 ‌装配体环境‌）采用不同方法。以下是两种主流且权威支持的方式：

‌一、在装配体中使用“连接重组”（Join）‌

适用于将装配体中的多个零部件合并为一个新零件，‌保留关联性‌，适合用于简化模型、保密结构或生成单一实体文件。

‌操作步骤：‌

打开包含目标零件的‌装配体文件‌。

在 FeatureManager 设计树中，右键点击装配体名称，选择 ‌“插入新零件”‌（或通过菜单：插入 > 零部件 > 新零件）。

按下 ‌Esc 键‌取消选择参考面，完成新零件插入（不基于草图）。

右键点击新零件，选择 ‌“编辑零部件”‌，进入零件编辑状态。

菜单栏依次点击：‌插入 > 特征 > 连接重组‌。

在 PropertyManager 中：


选择要合并的所有零件；

操作类型通常选择 ‌“添加”‌（合并为多实体）或 ‌“删减”‌（移除重叠部分）；

可勾选 ‌“隐藏零件”‌ 隐藏原零件。

点击 ‌✓ 确认‌，生成新零件。

退出编辑状态后，可单独保存该新零件为 .sldprt 文件。

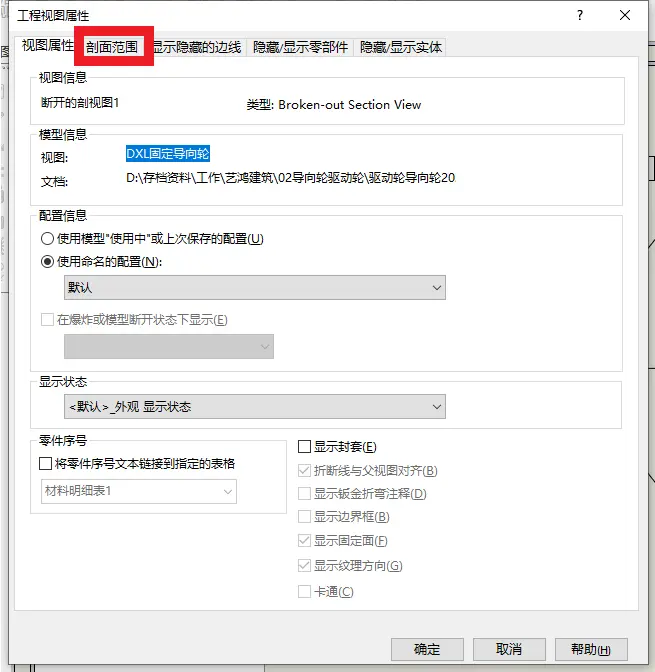

此方法自动处理相交曲面，合并后剖视图无分界线，适合对外传递模型 ‌‌

‌二、在零件环境中使用“组合”（Combine）‌

适用于将多个实体合并到‌同一个零件文件‌中，需先将其他零件插入当前零件文件。

‌操作步骤：‌


打开一个作为基础的零件文件（如零件 A）。

菜单栏点击：‌插入 > 零件‌，选择要合并的另一个零件（如零件 B），点击 ‌打开‌。

在 PropertyManager 中，‌取消勾选“启动移动”‌，直接点击 ‌✓‌ 插入（或手动调整位置）。

确保两个零件‌有实际重叠区域‌（间隙 ≤ 0.001 mm）‌‌

菜单栏点击：‌插入 > 特征 > 组合‌。

在组合属性管理器中：

操作类型选择 ‌“添加”‌；

选择要合并的两个实体（零件 A 和 B）。

点击 ‌✓ 确定‌，完成合并。


注意：此方法仅适用于‌同一零件文件内的多个实体‌，不能直接合并两个独立零件文件 ‌‌

‌补充说明‌

‌钣金件合并‌：若为钣金零件，可使用 ‌基体法兰‌ 或 ‌边线法兰‌ 的 ‌“合并结果”‌ 选项 ‌‌

‌焊件结构‌：不建议使用组合功能，因可能影响切割清单计算 ‌‌

‌数据关联‌：连接重组生成的零件与原装配体保持关联，修改原零件会更新合并件 ‌‌

‌保密需求‌：连接重组可消除内部接缝，适合用于 STEP 等格式对外共享 ‌‌

如需视频演示，可参考：SolidWorks教学视频：装配体合并零件 ‌‌
