solidworks两个零件合并

‌在SolidWorks中合并两个零件，核心方法是先将两个零件置于同一多实体环境中，再使用“组合”或“连接重组”功能进行合并。‌ 具体操作可分为在零件文件内合并和在装配体中合并两种常用方式。

在零件文件中合并两个零件

此方法适用于直接在零件设计环境中操作，通过“插入零件”命令将另一个零件引入当前零件文件，形成多实体后再合并。

‌打开基础零件并插入另一个零件‌：启动SolidWorks，打开作为基础的零件（例如零件A）。在菜单栏依次点击 ‌“插入” → “零件”‌，在弹出的对话框中选择要合并的另一个零件（例如零件B）并打开。

‌调整零件位置‌：将插入的零件B拖动到图形区域中合适的位置。可以通过添加配合约束（如重合、同心等）来精确控制两个零件的相对位置。


‌执行组合操作‌：位置确定后，在菜单栏点击 ‌“插入” → “特征” → “组合”‌。在属性管理器中，将“操作类型”设置为 ‌“添加”‌（即合并），然后在图形区域或FeatureManager设计树中选择零件A和零件B对应的实体，点击“确定”即可完成合并。‌‌‌

在装配体中合并两个零件

此方法适用于已在装配体环境中组装好的零件，通过“连接重组”功能生成一个新的单一零件文件。

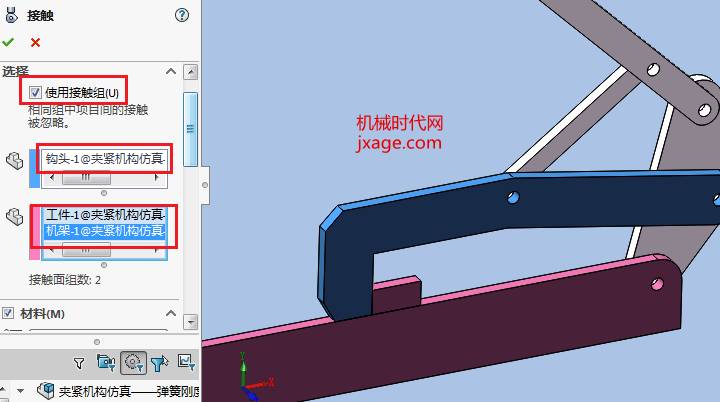

‌创建或打开装配体‌：确保需要合并的两个零件已添加到同一装配体文件中，并调整好相对位置。

‌插入新零件并启动连接重组‌：在装配体环境中，点击 ‌“插入” → “零部件” → “新零件”‌，在装配体任意面上单击放置新零件（随后可退出草图模式）。保持新零件处于编辑状态，点击 ‌“插入” → “特征” → “连接重组”‌。


‌选择零件并完成合并‌：在“连接重组”属性管理器中，框选或点选需要合并的所有零件实体，点击“确定”。系统会生成一个包含合并后几何结构的新零件文件，原装配体中的零件可被隐藏。‌‌‌

重要注意事项

‌合并前提‌：SolidWorks的“组合”特征只能作用于同一零件文件内的多个实体，无法直接合并两个独立的零件文件。因此必须先将两个零件通过“插入零件”或装配体环境置于同一多实体上下文中。

‌功能选择‌：在零件文件中使用“组合”时，操作类型除“添加”外，还可根据需求选择“删减”或“共同”，以实现不同的布尔运算效果。

‌保存结果‌：合并完成后，建议将结果另存为新零件文件，以避免覆盖原始文件。‌‌‌
