sw两个圆柱体怎么配合

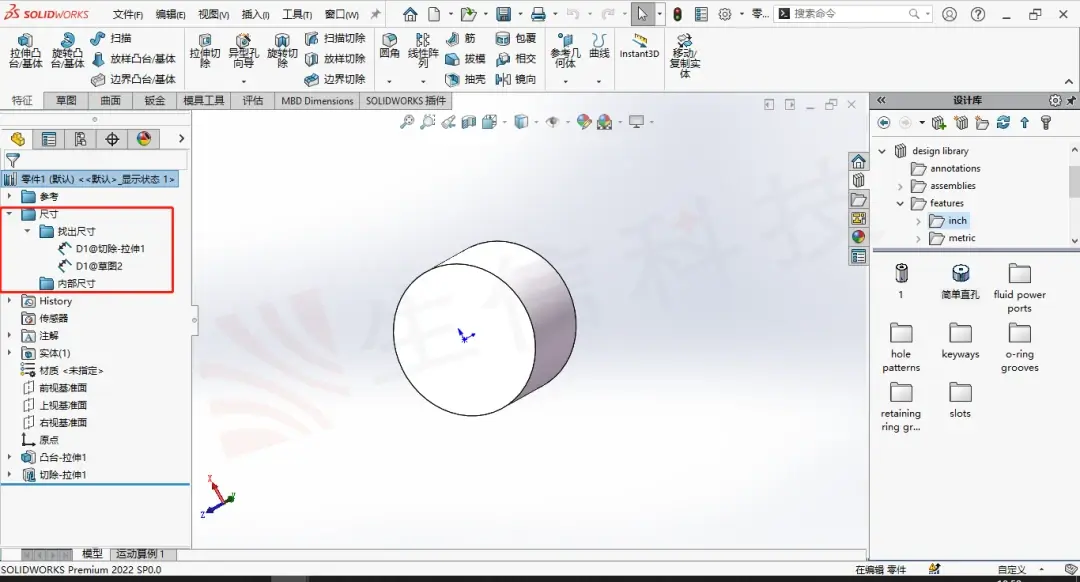

在 SolidWorks（SW）中，两个圆柱体的配合通常用于实现同轴、限位或相对运动等装配需求。根据公开资料，以下是几种常用且有效的配合方法：

‌1. 同轴心配合（最常用）‌

‌目的‌：使两个圆柱体的轴线重合，实现同轴。

‌操作方式‌：

在装配体环境中点击 ‌【配合】‌。

选择两个圆柱的 ‌曲面‌（或端面的圆形边线、临时轴），软件会自动识别为 ‌同心‌ 配合。

确认后，两个圆柱体将沿同一轴线对齐。

‌支持选项‌：可同时添加 ‌重合‌ 面配合以限制轴向位置 ‌‌

‌2. 距离配合（控制中心距）‌

‌目的‌：固定两个圆柱体轴线之间的距离。

‌操作方式‌：


开启 ‌【临时轴】‌（视图 → 临时轴）。

选择两个圆柱的 ‌临时轴‌，添加 ‌【距离】‌ 配合，并输入所需数值 ‌‌

‌3. 路径配合（用于运动仿真）‌

‌目的‌：让一个圆柱体沿另一零件的曲面或曲线路径移动。

‌前提‌：需在目标面上创建 ‌3D 草图路径‌。


‌操作‌：

使用 ‌【高级配合】→【路径配合】‌。

选择圆柱体的端点或参考点作为“零部件顶点”，路径选择草图曲线 ‌‌

‌4. 高级配合（如对称、宽度）‌

‌对称配合‌：使两个圆柱体相对于某一基准面对称 ‌‌

‌宽度配合‌：用于圆柱体嵌入凹槽时，约束其在宽度方向居中 ‌‌

💡 ‌提示‌：若配合时总是误选面而非轴线，可按住 ‌Alt 键拖动零件‌ 快速定位，或手动在配合类型中选择 ‌“同心”‌ 再选几何体 ‌‌
