sw应力分析屈服强度不显示

在 SolidWorks（SW）应力分析中，‌屈服强度本身不会直接显示为云图‌，但可以通过 ‌安全系数图‌ 或 ‌等效应力与屈服强度对比‌ 来间接查看结构是否接近屈服状态。如果“屈服强度不显示”，通常是因为以下原因：

常见原因与解决方法

‌未正确定义材料的屈服强度‌

SolidWorks 需要材料属性中包含屈服强度值，才能用于安全系数计算。若材料库中未设置或自定义材料时遗漏该参数，系统无法生成屈服相关结果。

‌未启用“安全系数”结果类型‌

屈服强度的分布（即“屈服比”或“安全系数图”）需手动创建。默认情况下，分析结果只显示等效应力、位移等，‌不会自动显示屈服强度云图‌。

‌误将“等效应力”当作屈服强度‌

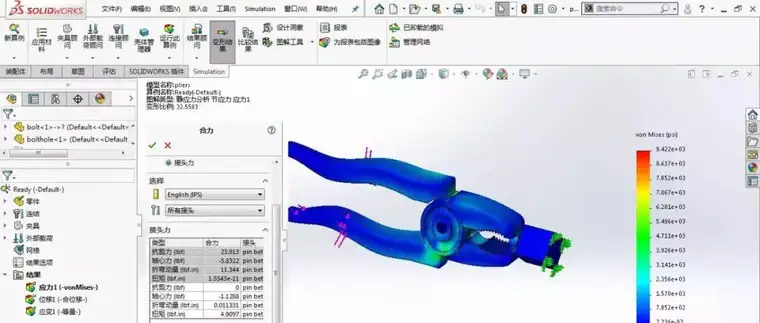

等效应力（von Mises）是实际计算出的应力值，而屈服强度是材料的极限值。两者不同，不能混淆 ‌‌

正确操作步骤（查看屈服强度分布/屈服状态）

‌检查材料属性‌

右键模型 → ‌“材料”‌ → 确认已分配材料（如碳钢、铝合金等）。


在材料属性中，确认 ‌“屈服强度”‌ 字段有数值（单位：MPa）‌‌

‌运行静应力分析后，创建安全系数图‌

在 ‌Simulation 树‌ 中，右键 ‌“结果”‌ 文件夹 → 选择 ‌“定义安全系数图”‌ ‌‌

在弹出窗口中：

‌应力类型‌：选择“等效应力”（von Mises）。

‌强度类型‌：选择“屈服强度”。

勾选 ‌“显示屈服强度分布”‌ 或类似选项（部分版本显示为“显示屈服比”）‌‌

‌查看结果‌

生成的安全系数图中：


‌颜色越红‌ → 安全系数越小 → 越接近屈服极限。

‌安全系数 < 1‌ → 表示局部已超过屈服强度，可能发生塑性变形 ‌‌

⚠️ 注意：SolidWorks ‌不会直接绘制“屈服强度云图”‌（即材料屈服值在结构上的分布），而是通过 ‌安全系数 = 屈服强度 / 实际应力‌ 来反推结构是否达到屈服状态。因此，‌“屈服强度不显示”是正常现象‌，应通过安全系数图判断屈服风险 ‌‌

补充说明

若使用 ‌Inventor‌ 等其他软件，屈服强度可能仅用于计算，不显示在 UI 中 ‌‌

在 ‌SW Simulation‌ 中，若需查看塑性行为（如超过屈服后的变形），需启用 ‌非线性分析‌ ‌‌

如需进一步操作指导，可参考官方教程：SolidWorks 教学视频 - 屈服强度意义 ‌‌
